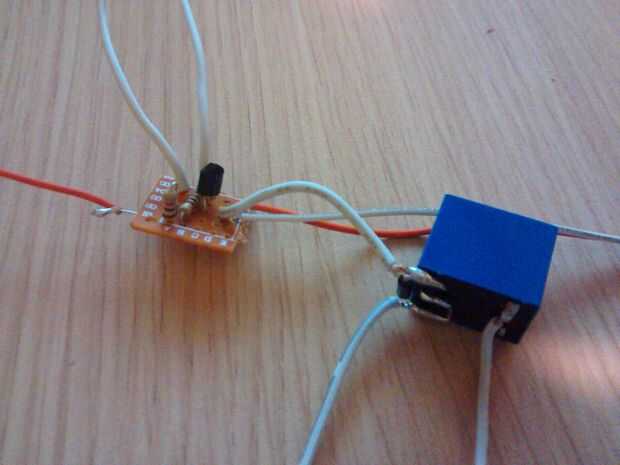

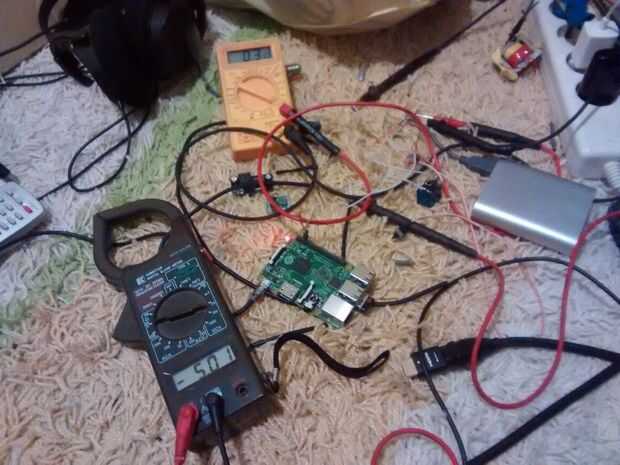

Paso 4: Hacer la placa de potencia!
Su tiempo para hacer ourselfs un encendido/apagado Junta! Como mou, probablemente sabe, hay no hay interruptor de encendido en la frambuesa pi. Así que tenemos que hacer nuestra propia. Este diseño nos permitirá poder completamente y apagar el portátil entero frambuesa pi con un interruptor táctil. Como un verdadero ordenador portátil! También actúa como una protección porque si hay cualquier tipo de circuitos ni nada, totalmente obtiene corta la corriente a la laptop toda.
Este circuito no es mío. La encontré en línea un Bloag que ya no existe. Así que todo el crédito va para el creador original de este circuito.
Ahora que me exaplain cómo funciona. Vamos a utilizar el pin TXD de frambuesa pi. Este pin va a 3,3 v cuando usted Acciona encendido frambuesa pi, por lo que será responsable de mantener el relé. Cuando apague la frambuesa pi desde dentro el sistema operativo, después ha cerrado completamente desde el lado del software, este pin va a 0v y por eso, el relé se desactiva. Así que todo está apagado. Su un diseño bastante bueno!

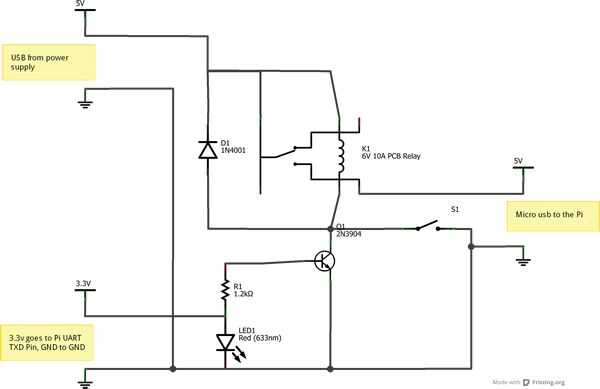

Aquí está el circuito. En mi diseño, utilice el indicador led. Se puede utilizar si desea.
