La construcción del circuito práctico con tira Junta (12 / 14 paso)

Paso 12: Ensamble la Junta

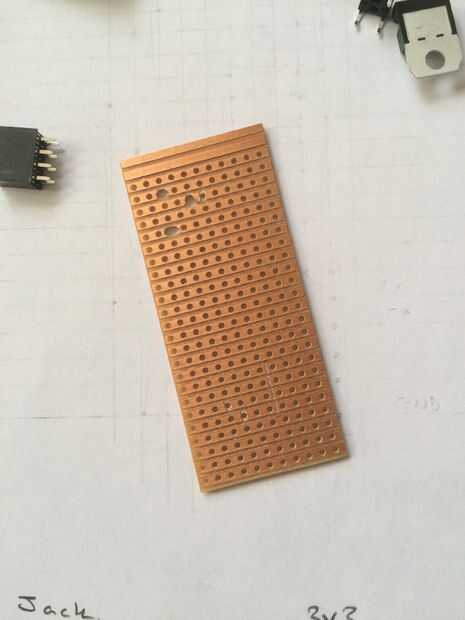

Con su diseño de principios la primera orden de trabajo es fabricar el tablero por marcar y cortar a tamaño.

A continuación Taladre orificios de montaje y ensanchar los agujeros para acomodar cualquier ninguno piezas estándar. Mejor hacerlo ahora que riesgo rompiendo una tabla después de horas de soldadura cuidadosa.

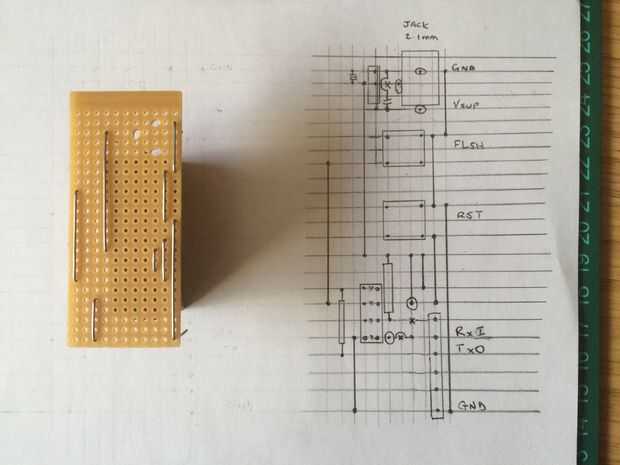

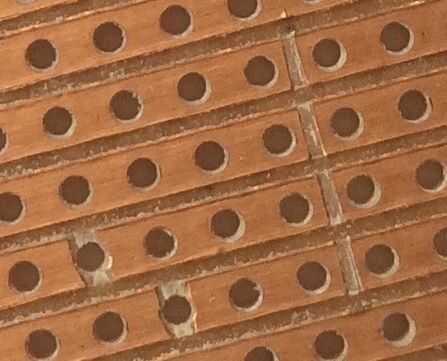

Ahora crear la tira Junta pista se rompe antes de cualquier soldadura por lo que la Junta segura se pone plana sobre una superficie de corte. También haciendo esta acción hasta el frente lo hace mucho más fácil de comparar con el diseño de la Veroboard de lo que es una vez que se han añadido componentes. Cuando corte las pistas, «marca dos veces corte una vez». Creo que es mejor localizar un punto mediante sus coordenadas X e Y como en el diseño de la Veroboard y ser coherente. Siempre use el mismo método de indexación, X y Y o Y luego X no importa sólo mantener la misma para minimizar errores. Una vez que encuentra un punto de corte meter un trozo de alambre a través de (recuerda que los recortes te dije guardar antes) e invertir el tablero. Corté la canción insertando la punta del bisturí en la perforación y presionando suavemente (no necesita mucha fuerza para conseguir un corte limpio). Esto se repite tres veces más. He incluido un cuadro de contrataciones de lo que puede lograr con un bisturí. No pierdas tu tiempo con un cúter o cuchillos de uno de esos 'x acto'.

Una vez completa la siguiente acción es soldar los componentes. Aquí, usted siempre debe comenzar la altura más pequeño artículos en primer lugar, así que comienzan con los enlaces de cable creado y construcción desde allí.

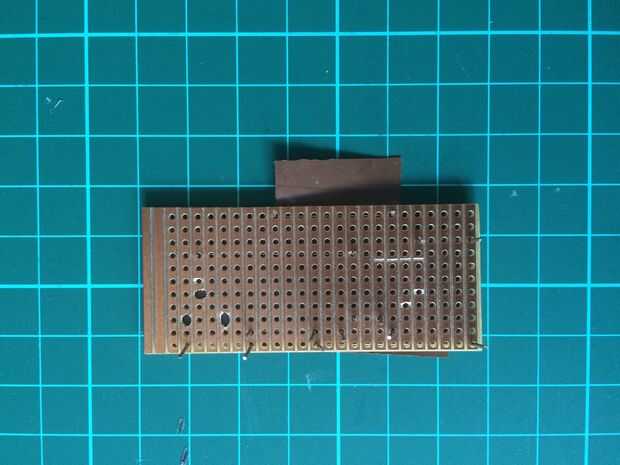

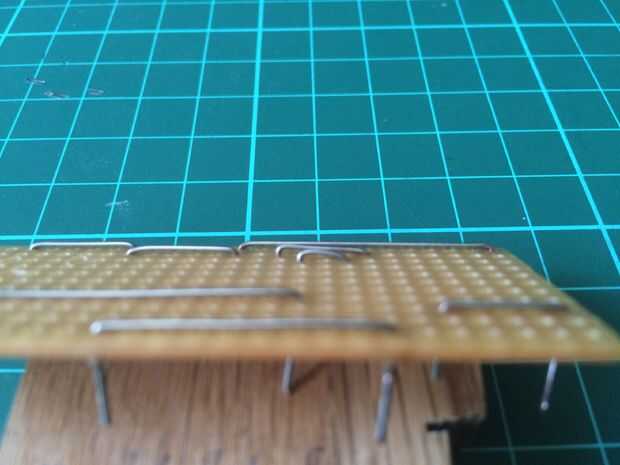

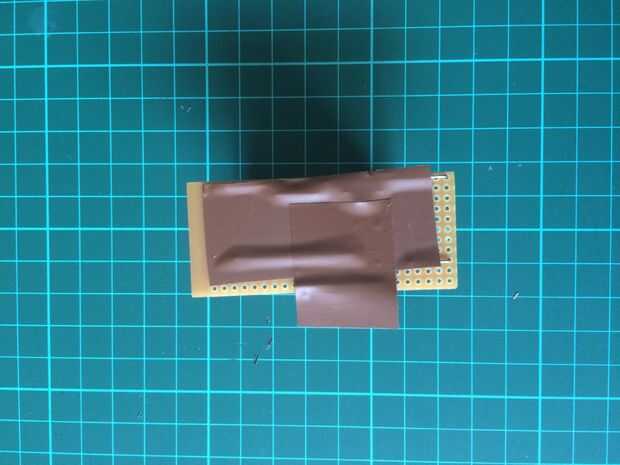

Insertar los enlaces luego coloque algunos cinta aislante sobre ellos para mantenerlos en su lugar. Ahora invierta el tablero como se muestra.

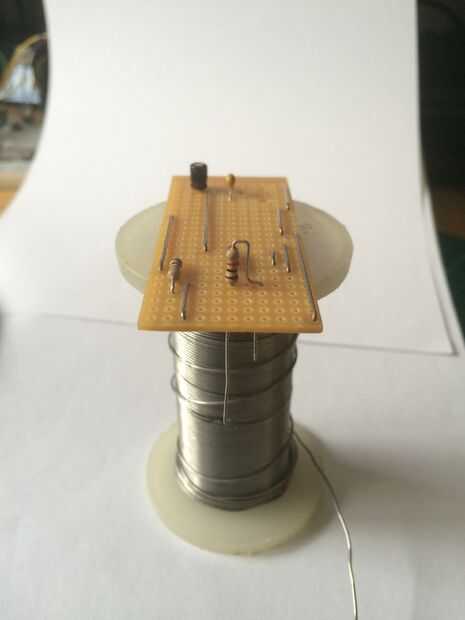

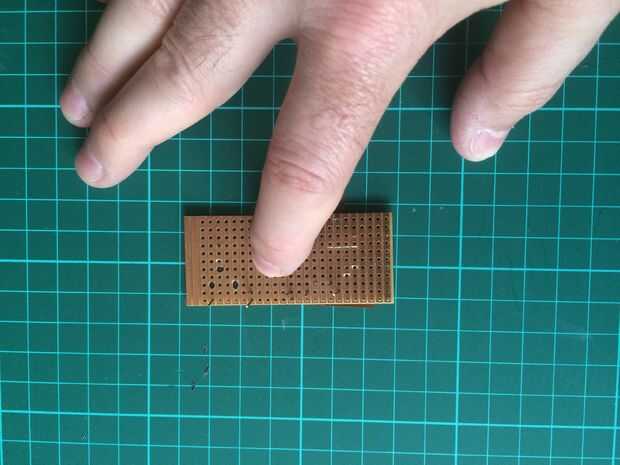

Aplique presión sobre la junta con un dedo durante el proceso de soldado (foto arriba). Esto ayuda a mantener los vínculos que mantiene en su lugar al ras con la superficie de la Junta. Estas en el lugar de la soldadura, dejar enfriar, luego gire a que la Junta frente a inspeccionar tu trabajo.

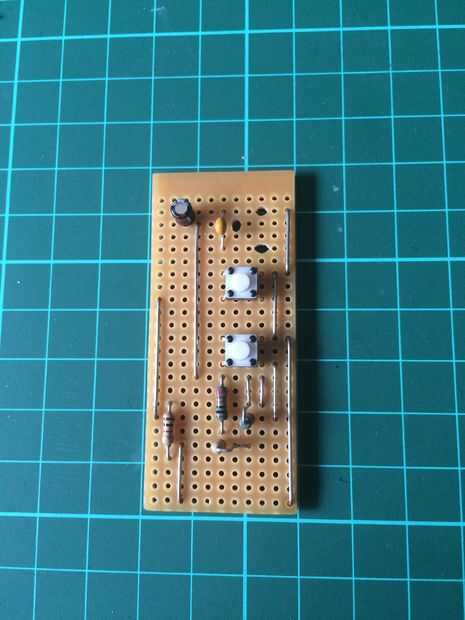

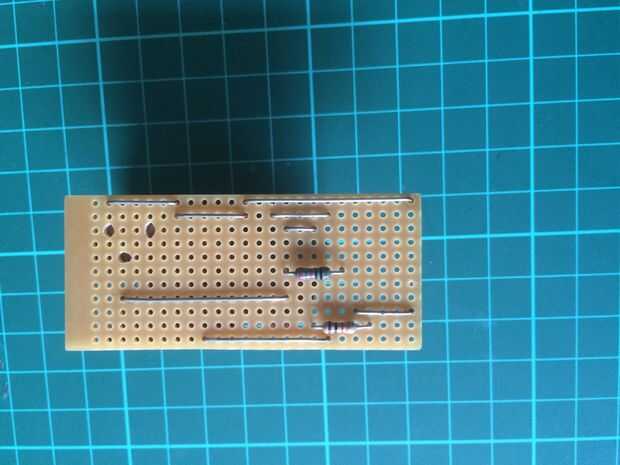

Si usted nota cualquier 'wonky' cables o componentes puede volver a calentar y empuje en su lugar. Aunque una palabra de advertencia. No hacerlo demasiadas veces (como ya he dicho más luego una vez, siempre tienen como objetivo completar la soldadura en una sola operación lisa), presione en su lugar con la punta de los alicates no su dedo, por razones obvias y no empuje demasiado antes de la soldadura ha tenido oportunidad de fusión, o tira del cobre del tablero.

Para la soldadura de zócalos DIL un perno en cada esquina y la vuelta ver es el portador todavía al ras con el tablero. Si no se agarre la Junta en una mano y el dedo índice se aplica al portador (no toque los pines ya soldados) aplicar el proceso de recalentamiento y empuje suavemente el portador al ras como la soldadura se derrite.

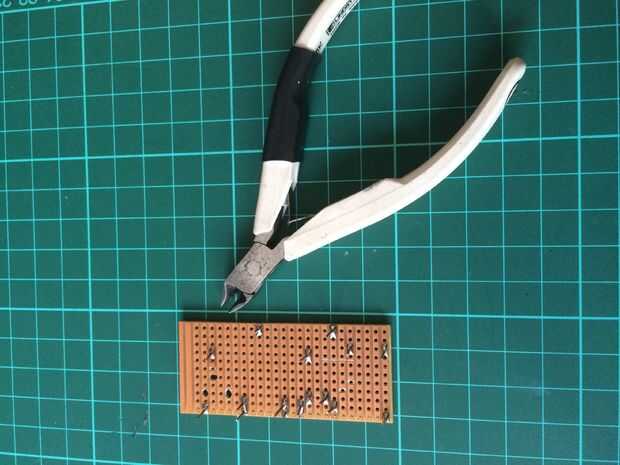

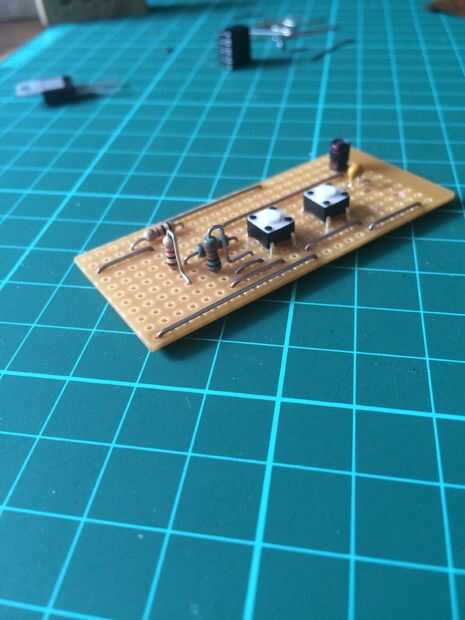

Ahora el clip el exceso conduce apagado (recordar evitar que cualquier vuelos pedazos de alambre de escape) y comenzar en los próximos artículos más grande.

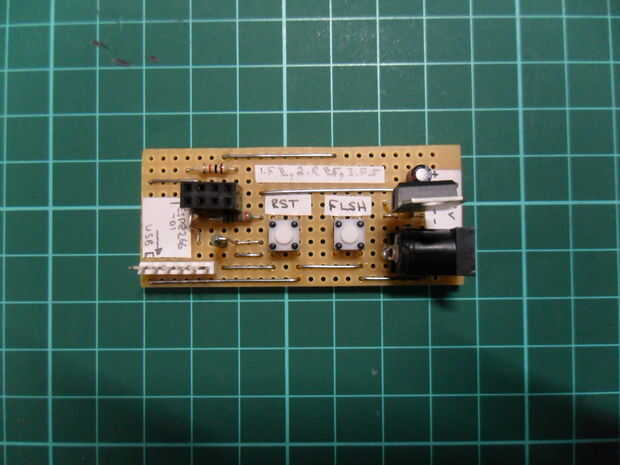

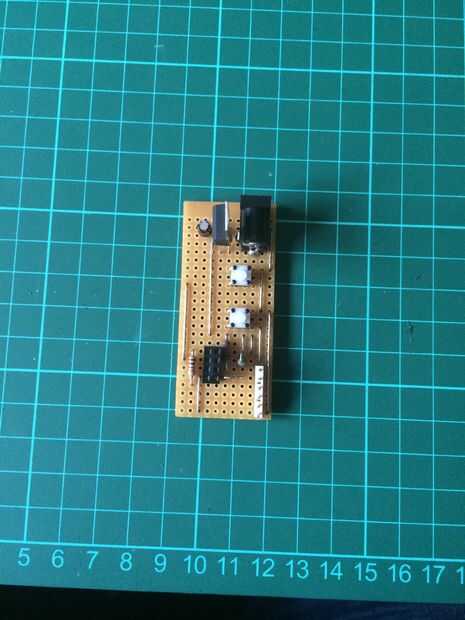

Repita el proceso hasta que todos los cables y componentes han sido soldados en su lugar.

.

Nota: Es normal que la cinta exhibir ligera de fusión como resultado del proceso de soldado.
