La construcción del circuito práctico con tira Junta (13 / 14 paso)

Paso 13: Análisis de la Junta

Ahora necesita probar la placa antes de aplicar cualquier suministro.

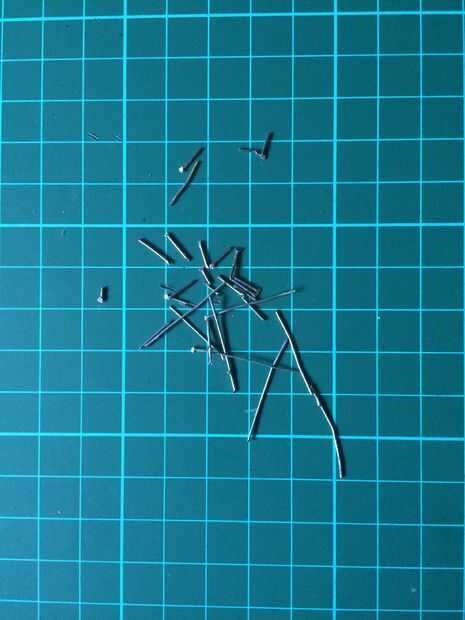

Usar el DMM en modo de comprobación de continuidad y "anillo" a través de cada nodo para asegurarse de que son de hecho correctas y hay no hay empalmes secos. Aquí es donde los recortes vienen en prácticos. Se pueden utilizar para envolver alrededor de la sonda consejos así que asoman en los conectores hembra, chip portadores etc..

Una vez que esté contento que el circuito es correcto que usted puede tratar de una prueba de potencia.

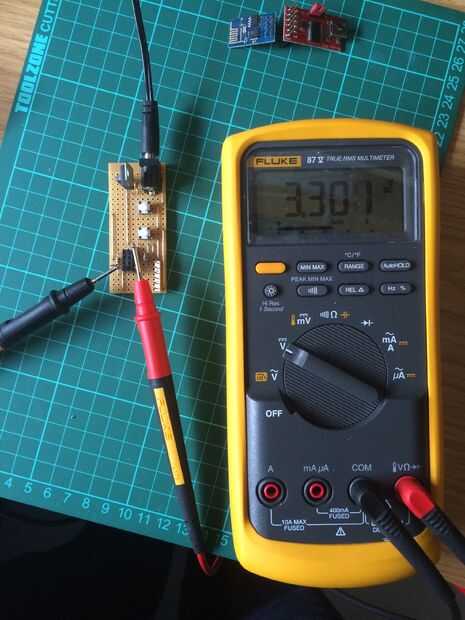

Si tienes alguna con ICs o dispositivos de eliminarlos, si es posible. Aplicar energía y con tu multímetro en voltios, compruebe los niveles de tensión importante y esperado.

Si todo va bien y no hay 'humo mágico' se suelta, puede tratar de una prueba del sistema con CSI todos, conectados los dispositivos.

es decir, poner todo junto.

En este punto si has estado siguiendo estos consejos (suponiendo que tu diseño de circuito es buena) tendrá una Junta de trabajo.

Finalmente, siga estos pasos caso del nivel de uso del sistema para comprobar la Junta.

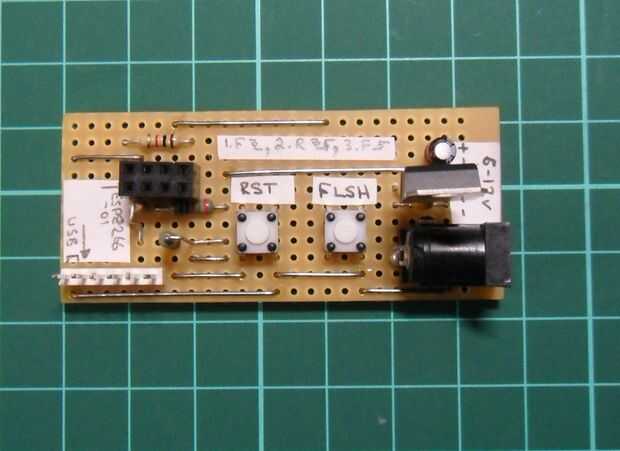

Instrucciones de programación de ESP8266-01

  1. Configurar correctamente Tools -> Board y herramientas -> procesador de este dispositivo. (Ver instructivo 'configurar el IDE de Arduino para programar el ESP8266-01')
  2. Asegúrese de que su código se compila como se esperaba sin errores.
  3. Conecte fuente de a Junta de programador
  4. Enchufe el conector USB FTDI y PC
  5. Conectar el IDE de Arduino para corregir puerto. Herramienta -> Port. Compruebe el administrador de dispositivos de windows si usted no puede decir.
  6. Pulse y mantenga pulsado 'FLSH'
  7. Pulso (pulse y suelte) 'RST'
  8. Lanzamiento 'FLSH'
  9. Pulsa el botón 'Subir' en el IDE de Arduino
  10. Espere hasta que el programa cargado. Detallado en la ventana de progreso en la parte inferior si IDE de Arduino.
