La construcción del circuito práctico con tira Junta (1 / 14 paso)

Paso 1: Selección de la placa de prototipado

Hay típicamente dos tipos de Junta de cobre laminada prototipaje disponible;

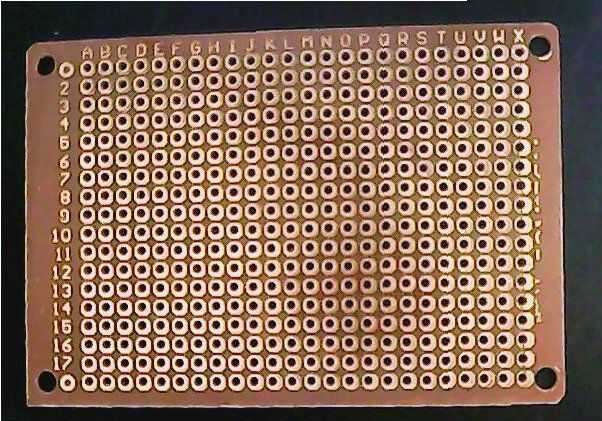

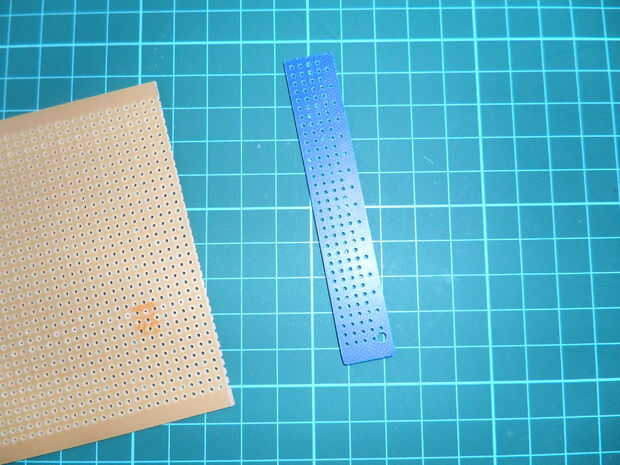

Veroboard (Junta de tira) o perf board (foto arriba). En ambos casos generalmente vienen en forma de papel reforzado fenólicos en contraposición al más profesional epoxi reforzado con vidrio (foto arriba).

Mi preferencia es usar Veroboard perf el tablero como los diseños resultantes requieren menos soldadura y disposición reflexiva crea un diseño mucho más estético.
