La construcción del circuito práctico con tira Junta (7 / 14 paso)

Paso 7: Fuentes de alimentación

También otra área que puede costar mucho dinero.

Utilizar cuatro fuentes principales de alimentación;

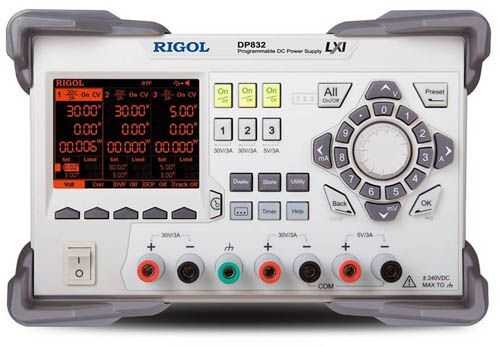

  1. RIGOL DS832: Alta potencia multi fuente de carril precisa para el desarrollo de la electrónica compleja (caro)

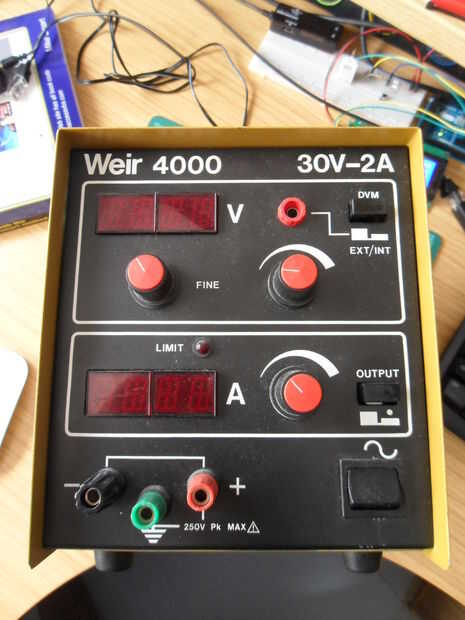

  2. Wier 4000: Carril de fuente única de energía razonable para el desarrollo de la electrónica general (costoso)

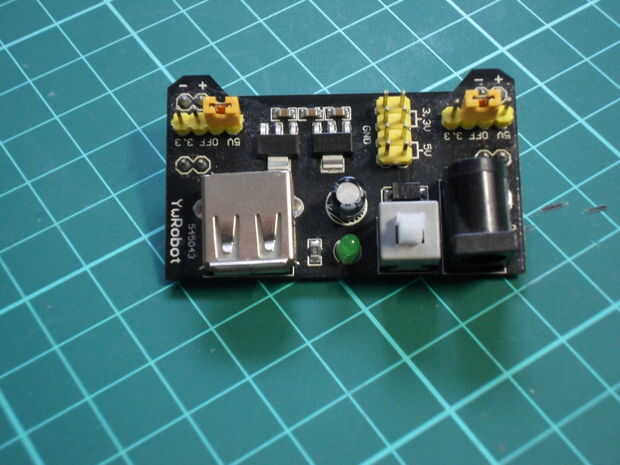

  3. YuRobot 3v3/5v reg.: diseñado específicamente para push fit prototipos pan tableros y doble carril es posible. (barato)

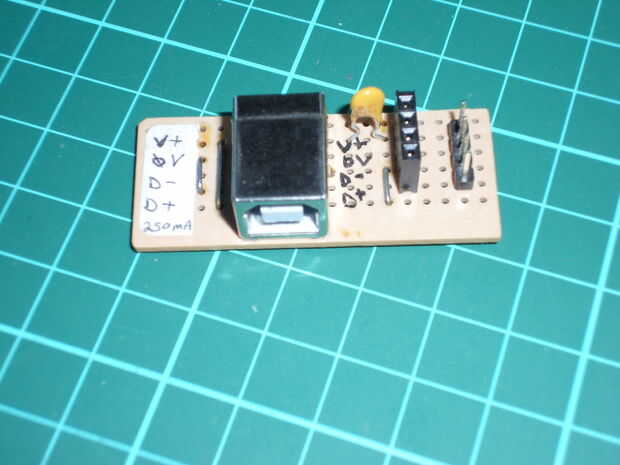

  4. Casa 'rodado' adaptador USB: se utiliza principalmente como un tablero de arranque para USB (más barato)

Artículos 1 y 2 son prohibitivos en este contexto.

Si sólo está desarrollando energía baja, circuitos simples en un presupuesto limitado y luego la opción 3 es su mejor tiro y puede ser adaptados para ambos prototipos de protoboard y acabado diseño de Veroboard. Su uso también da cierta protección aguas arriba por el hecho hay un diodo y regulación en lugar de la carga y viene con tapas de suavizado. Como usa a un jack de 2,1 mm para su alimentación usted puede encontrar un hogar para todos los fuentes de alimentación redundantes puesto que acepta un amplio rango de voltajes en su entrada.

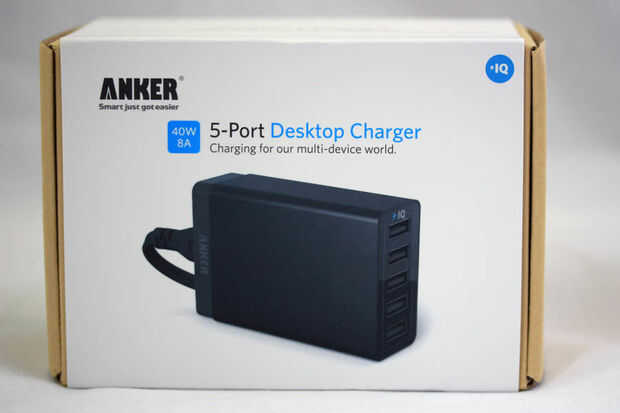

En cuanto a la opción 4, he visto algunos Instructables haciendo uso del puerto USB para fuentes. Yo no recomiendo esto como no se puede poner en su lugar cualquier regulación sobre el carril de 5v (o diodo de protección para el caso), será tan ruidoso como el 'infierno', por lo que no sirve para diseños analógicos y usted perderá un centro en algún momento, peor aún golpe el puerto USB de su PC. Si realmente necesita utilizar el raw USB 5v, pega un eje entre la electrónica y el PC y poner un fusible en línea en + ve suministro de carril. En la foto de arriba se puede ver que he colocado un fusible de solidstate nominal 250mA a proteger mi hub. O incluso podría comprar un adaptador de pared de 5v (foto arriba).
