La Dawm (5 / 6 paso)

Paso 5: resistencia

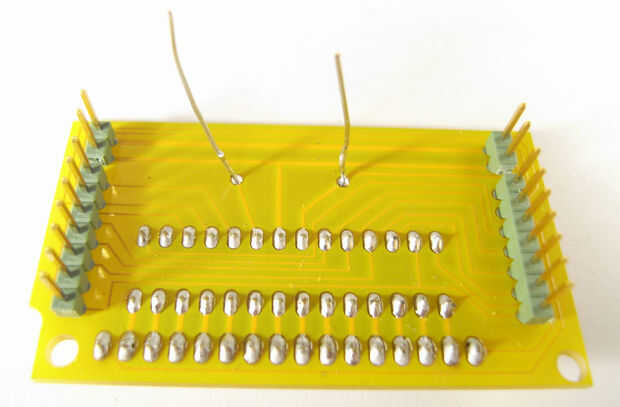

De la soldadura de la resistencia en su lugar. No importa que va en la dirección. El tamaño de la resistencia depende de cuanta corriente va a hundirse. Para ejemplo si vas a utilizar un LED en cada puerto un 1.5k resistor ohms debe estar bien desde un LED se hace para acerca de 30 mA actual. Si usted planea en usar el chip en su máxima valoración (120mA en cada puerto) debería utilizar una resistencia de 320 ohmios.

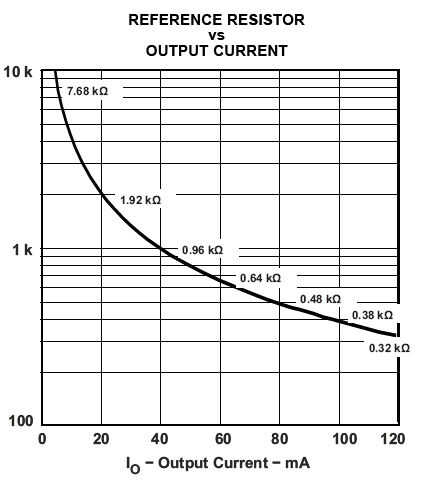

Esta tabla puede ayudar a calcular que resistencia adapta a su proyecto que también se encuentra en la hoja de datos encontrar aquí http://focus.ti.com/lit/ds/symlink/tlc5940.pdf
