Paso 4: Cableado de las luces

Tuve un poco de problemas para mi circuito para trabajar, inicialmente trató de encadenar todos los LEDs en paralelo con una resistencia. Esto no funcionó y empecé a pensar que puede ser que debo ponerte de hacer biología celular. Afortunadamente, Instructables tiene una sección de respuesta , donde postee mi problema, y tuve la ayuda que necesitaba para mi circuito a trabajar (gracias a todos los que respondieron mi pregunta!)

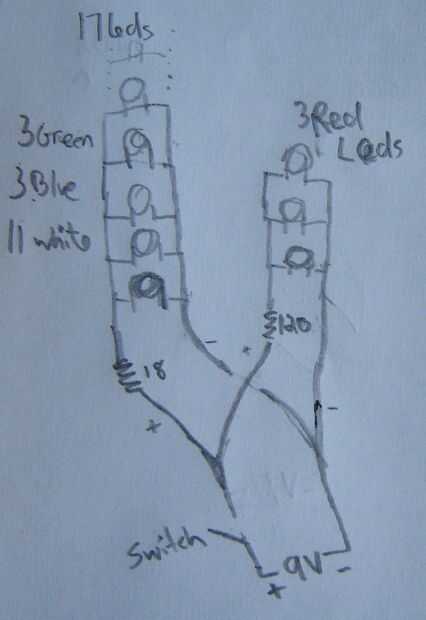

Lo que tenía que hacer era mantener los LEDs con voltajes diferentes en un grupo independiente con su propio resistor. En mi caso tuve dos ramas del blanco, azul y verde (misma tensión) LEDs en paralelo con la resistencia adecuada (según lo calculado con la calculadora de led). Y dos ramas de LEDs rojos con la resistencia adecuada. Necesito las dos ramas de cada uno para la cada hebra de ADN. (Usted puede estarse preguntando qué pasó con los LEDs amarillo, probablemente estas se agrupan con la roja, que es si tuviera alguno, que no, así que lo que hice fue usar LEDs blancos y coloreados con un rotulador amarillo).

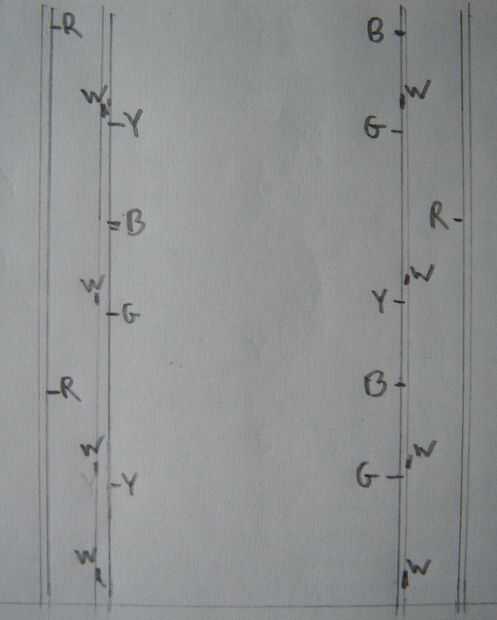

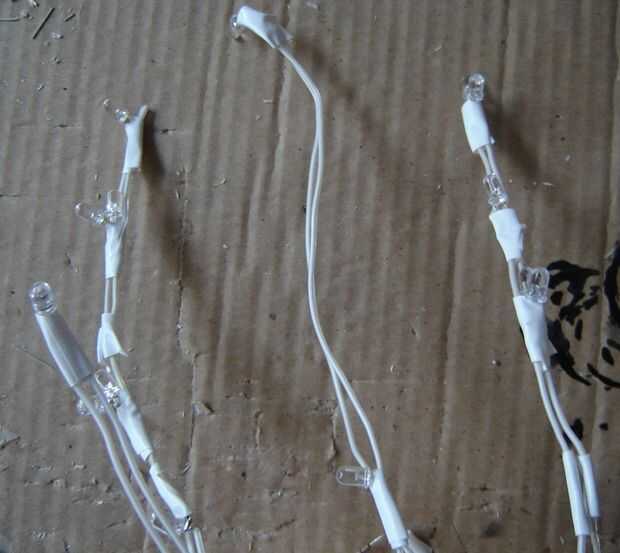

He incluido el siguiente patrón de color, el azul se empareja con el rojo (3 pares) y el amarillo se empareja con el verde (3 pares). Estos LEDs se iluminan en los pares de bases. Los LEDs blancos Luz azúcar-fosfato (4 en cada filamento). Estos LEDs deben ser espaciada 3-4cm aparte.

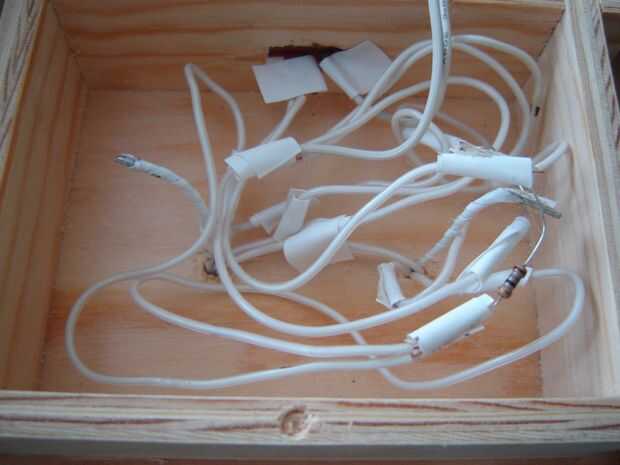

Los cables se rellena entonces a través de los orificios en la madera base y luego soldar el interruptor y la fuente de alimentación de 9v.

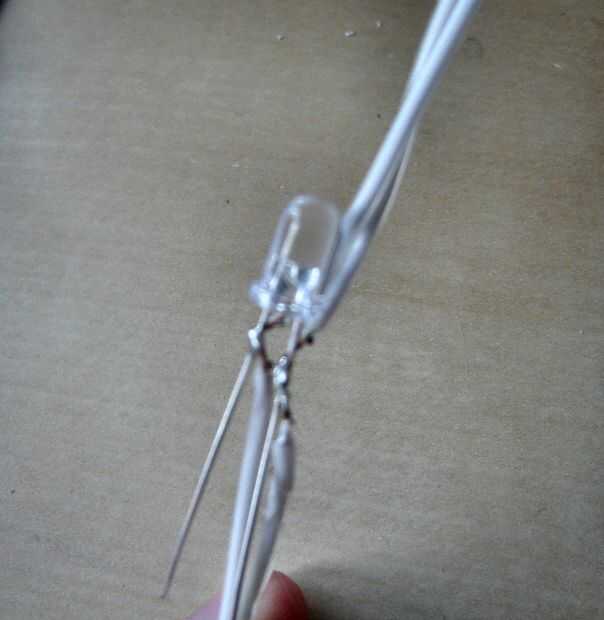

Doble LED para los pares de base (rojo, azul, verde y amarillo) para que estén perpendiculares al alambre, el blanco LEDs deben estar apuntando hacia arriba.

Cuando me aseguré que todo funcionaba, envuelto los alambres expuestos con cinta aislante blanca.
