La doma de la tensión de disparo alto de Vivitar 283 (4 / 5 paso)

Paso 4: Montaje del circuito

El esquema es lo suficientemente simple como para no necesitar una placa de circuito impreso. Se montará en un pequeño trozo de placa perforada.

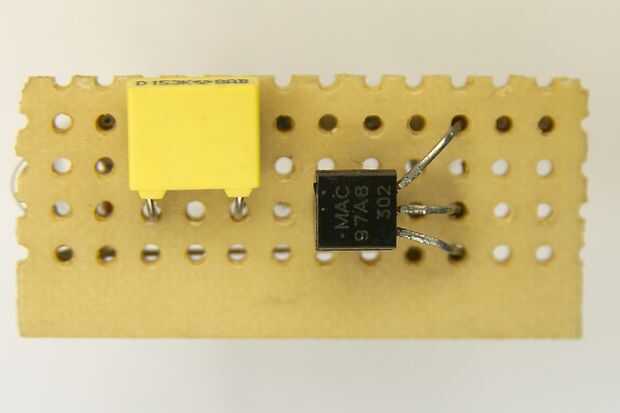

Los dos cuadros, componentes y partes de soldadura, deben ser lo suficientemente claros.

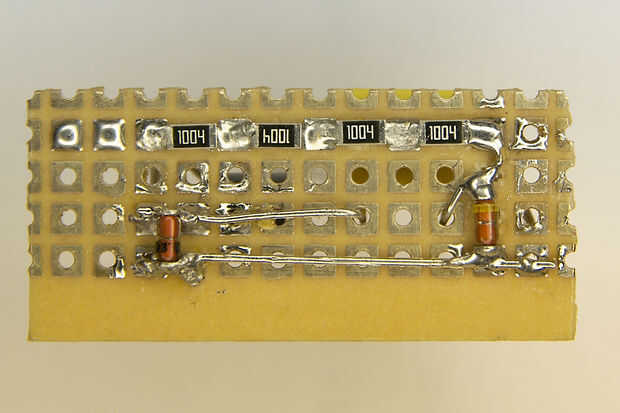

En el lado de soldaduras, las resistencias de 1 megohm son tipos de 1206 SMD (dispositivos de montaje de superficie),

Los diodos (una pequeña señal, un Zener) están SOD80 SMD tipo. El PMLL4148 (= 1N4148, negro anillo) se suelda entre los pasadores puerta y 1 ánodo del triac (MAC97A8 o equivalente).

Con la punta del soldador caliente y una presión razonablemente violenta se extraiga la almohadilla debajo de cada resistor.
