Paso 5: Conexiones dentro de

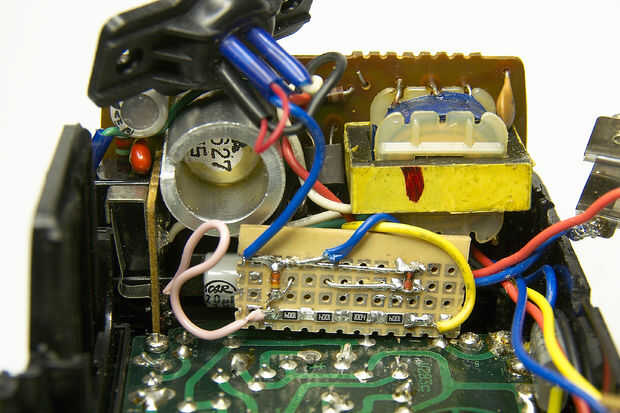

Los dos extremos de la azul, común, están conectados juntos otra vez, como ya se anunció.
Debería extenderse la parte de la toma, que no se hace en esta foto

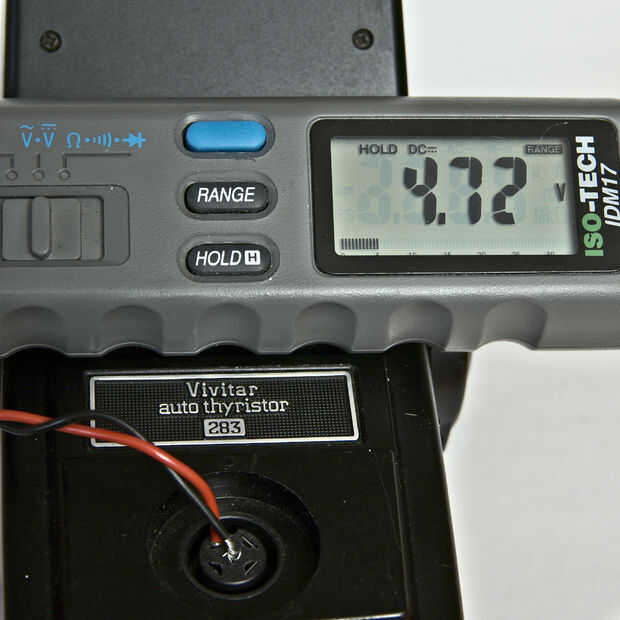

La rosa de alambre ahora conduce a la toma un voltaje de disparador reducida (< 5V).
De la toma, cuando no está enchufado el cable de la PC, el voltaje de disparador es conducen a la toma de distancia y desde allí a la zapata del flash, siempre y cuando el sensor está enchufado en la toma.

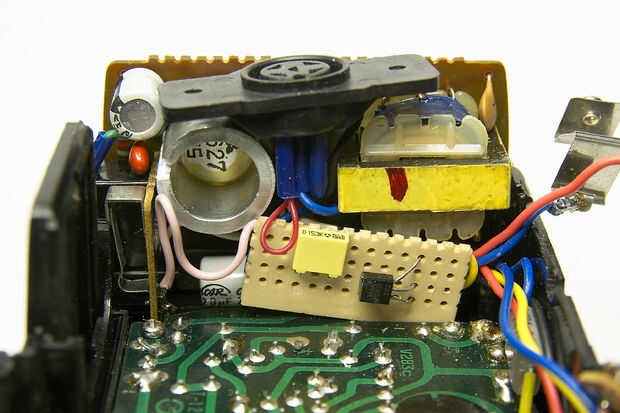

Antes de re-fijación el flash, giraremos el tablero con el costado del componente (aislado) contra la PCB, para evitar cualquier contacto accidental (y posiblemente desastroso).
