Paso 2: Realizar el circuito

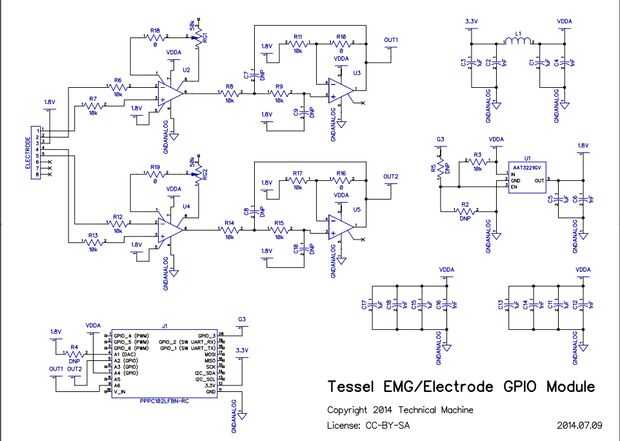

Usted tendrá que construir un circuito para procesar la señal desde los electrodos.
Este circuito toma entrado de cinco electrodos, amplifica la señal y aplica algún filtro y envía como una salida analógica. Específicamente, es creado para alimentar la salida analógica en los pasadores del Banco de GPIO de Tessel como dos canales de información, con ganancia ajustable vía los potenciómetros.
Puede breadboard esto. Estuvimos de lujo y tiene un PCB personalizado impreso y luego montado con componentes de montaje superficial.
