Paso 12: Pump it up

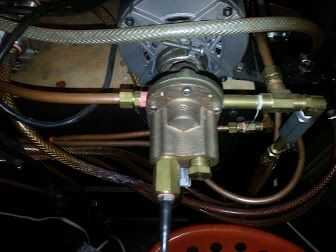

En esta foto ver la conexión de la bomba. Esta es una bomba de 100 psi a alrededor de 55 psi de salida. la barra negra sobresale la guarnición de cobre amarillo en la parte inferior de la foto es el ajuste de salida de presión. Si te fijas en la parte derecha de la bomba son válvulas de utilizar las válvulas para controlar el flujo de la bomba principal del sistema y la vuelta, tuve un problema cuando construí este sistema con mi aceite no ser sacado del sistema lo suficientemente rápido y como resultado el aceite derrame y fugas por todas partes. En respuesta he añadido lo que se conoce como bomba limpiador para ayudar a tirar el aceite que recoge el sistema para evitar la copia de seguridad o la acumulación de exceso de aceite.
La segunda imagen muestra la bomba blanco limpiador secundario que elimina el exceso de aceite del sistema. La última foto es de dos bombas que trabajan juntos dentro del sistema.
