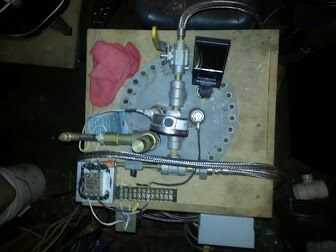

Paso 16: De arriba hacia abajo
También puede ver un mejor diseño de la tubería de salida de la válvula de pop en la izquierda. Usted puede hacer hacia fuera el dos líneas de entrada conexiones uno negro uno blanco.
En la esquina inferior izquierda de la caja verás mi poder de mosfet de control interruptor. Este interruptor está conectado a mi interruptor de presión de seguridad que es lo que impulsa el sistema. La barra en la parte inferior muestra las conexiones. Si la presión llega a 120 psi, se cortará la energía. Si cae por debajo de los 90 se encenderá. Se trata de un interruptor de estado sólido, no quería depender de un sistema mecánico de conmutación.
Puedes ver en la parte inferior izquierda de control el disipador de calor grande alumbre para el interruptor de encendido. Tuve que añadir esto porque mi primer uno se quemó en la prueba, por el alto consumo de potencia del sistema.
La parte inferior derecha de la foto es desconectar la cañería para el sistema. para cerrar la alimentación de toda la unidad.
Las resistencias son simples, lo que hice es cortar discos de acero inoxidable de gran diámetro con dos agujeros en ellas los discos eran cerca de 1/2 pulgada de más pequeño en diámetro de la caldera. Uno de los agujeros era 1 pulgada de diámetro y el otro 1/4 de pulgada de diam. Yo entonces apilar los discos, alternando los agujeros más grande pequeño y atado ellos junto con 1/4 de pulgada de la pisada stock de nuevo te lo adivinó acero inoxidable. el orificio más grande permitiría la tuerca pasar a través de una placa y no hacer contacto de la placa por encima o por debajo. Este aislamiento de las barras y los pernos de uno a y alimentado cada plato por separado entonces añadí un espaciador en la acción de la barra para evitar que el extremo de la placa de caer y cerrar la brecha. Necesito la brecha de las placas para ser 1/2 pulgada aparte.
He utilizado agua purificada o agua destilada en la caldera. Esto aumentó grandemente la resistencia a la electricidad o las propiedades dieléctricas del agua para mantener mi amp dibujar hacia abajo en relación a mi espacio de disco. Esto es una parte importante del diseño. Si poner agua del grifo o agua contaminada en el sistema se fundirá el fusible después de fusible.
También me aseguré que las placas no lo hizo y no pueden tocar el lado de la caldera. Esto ayudará a mantenerme viva, si por alguna razón idiota decidí tocar la potencia generador de vapor.
