La energía solar diseño de t-Square y un método para el diseño de reflectores para cocina solar sin vigilancia (9 / 11 paso)

Paso 9: A partir de su modelo

Mi modelo ha no sido saliendo como esperaba.  (Pero eso es aceptable)
De hacer el modelo, aunque de algunas cosas.
1. a veces es difícil ver donde el reflejo rebota la bola.  A veces es en la parte superior, parte inferior o lateral.

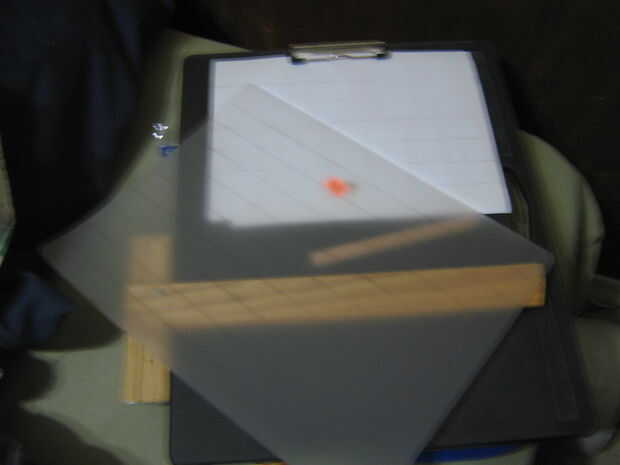

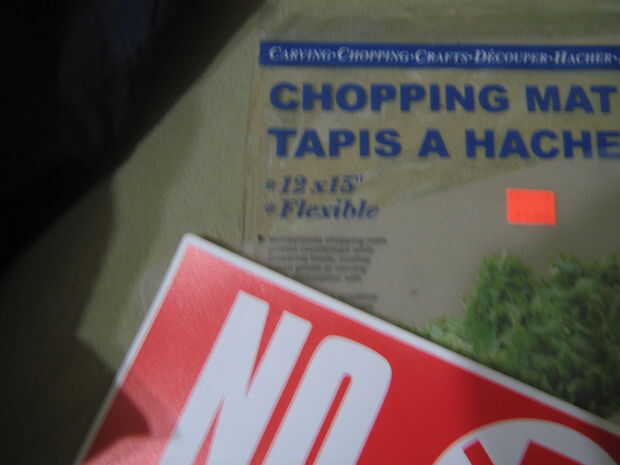

2. ninguna bola es necesario si sólo haces un agujero redondo en la parte posterior del reflector.  Que podría ser la forma más fácil, porque entonces todo lo que tienes que hacer es tener una hoja de papel blanco sobre el agujero y siempre puede ver los puntos de láser en el papel si se ajusta correctamente!

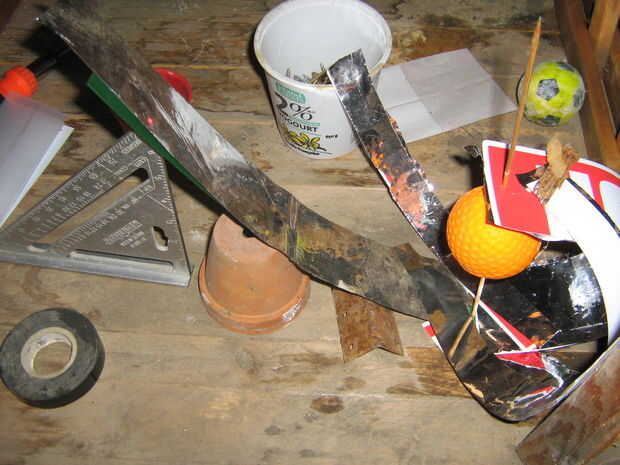

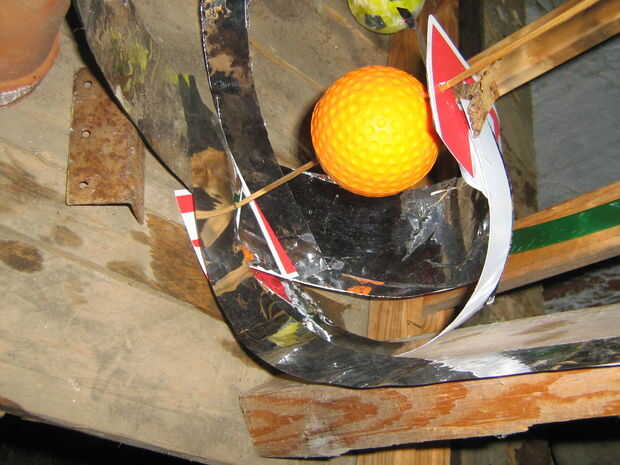

En primer lugar tengo una bola roja para representar la olla de cocción.   Puede ser suspendido unas pulgadas por encima de la mesa o atornillado en la tabla a altura.
Por debajo de la olla, debe tener tus franjas de material reflectante establecidos. El material ideal sería un plástico delgado con material reflectante pegada en él.
Yo podría perforar agujeros en la parte inferior de las tiras y adjuntarlos a un centro con un alfiler o clavo pequeño.
Yo todavía no he descubierto cómo mejor para mantener las tiras en posición como yo y después de ajustar los puntos de láser.

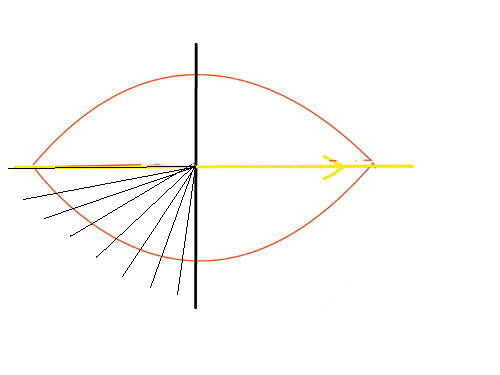

Os muestro una procedeure para ajustar las tiras en las notas de la imagen.
Si estás dispuesto a tener 2 o más rebotes de la luz y (si usted quiere producir una forma hermosa más exótica), entonces le sugiero que comience en tira de 10 y trabaja hacia atrás. Tus reflexiones comienzan a salir de la gama y empezar perdiendo el objetivo, empezar a utilizar las tiras de 1, 2, etc. para redirigirlos!
De esta manera, ambos ampliar la forma de reflector y obtener una forma exótica y bella tal vez!
Modelado de feliz.
Brian
