La estación de trabajo de precalentamiento de circuitos bajo costo para la soldadura vuelva a trabajar (6 / 12 paso)

Paso 6: Calor controlador circuito parte 1

El circuito controlador de calor se encuentran en la web en:

http://Home.Cogeco.CA/~rpaisley4/x1200WControl.html

Gracias a Rob Paisley, que hizo este circuito muy sencillo. Hice mucha búsqueda y encontré muchos circuitos de controlador de calor. Este es muy sencillo de construir y funciona muy bien como regulador de calor.

ADVERTENCIA especial. La potencia máxima para este controlador es de 1200 vatios. Si utilizas la parte superior del ventilador va exceder la capacidad de vatios de este diseño.

Sin olvidar que se cocine la placa de circuito con demasiado calor.

No decidí diseñar una placa de circuito impreso. Este diseño es vieja escuela, pero es fácil de construir y se manejar en forma segura los 8 amperios de corriente que requiere el ventilador.

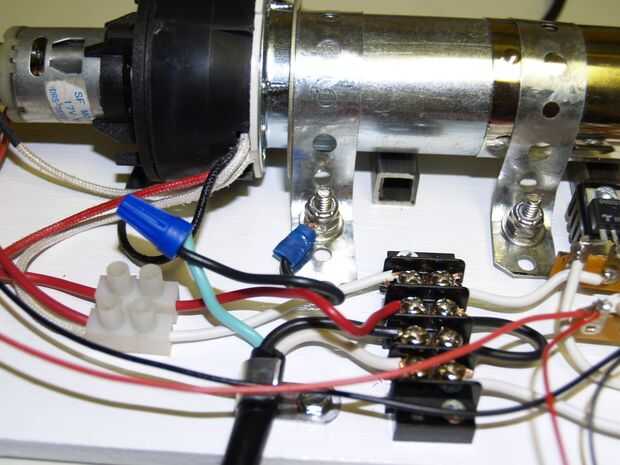

Aviso que estamos encaminamiento el ventilador en la parte superior de la regleta de terminales (cables neutro y luego rojos)
El cable se encamina en la regleta inferior (caliente, (negro) neutro (blanco)

Especial ADVERTENCIA (aviso el cable a tierra cable verde de alimentación está conectado al tornillo de montaje popa con el cable azul azul y tuerca conector.)

(USTED DEBE CONECTAR ESTE CABLE A TIERRA)
