La estación de trabajo de precalentamiento de circuitos bajo costo para la soldadura vuelva a trabajar (8 / 12 paso)

Paso 8: Ventilador circuito parte 1

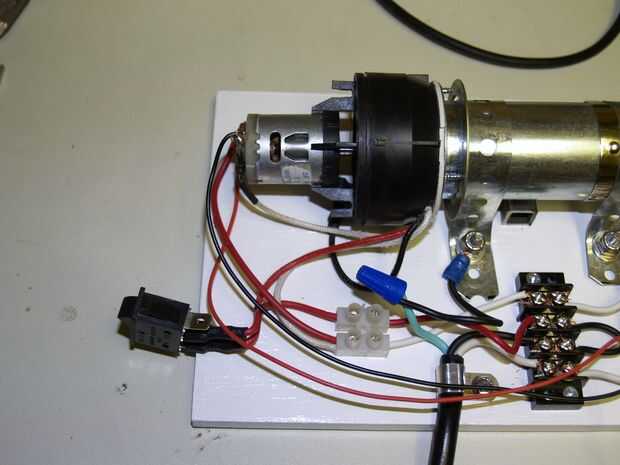

Buscar en el extremo del motor del ventilador. Verás 4 diodos. Estos diodos consisten en un puente rectificador de onda completa. Este es el circuito que convierte AC en DC. Con el ventilador funcionando te tendrá 14 voltios DC para alimentar el ventilador en la posición máxima de la olla.

Al ajustar el calor la tensión baja que reduce la velocidad del ventilador.

Como un realce futuro planeo de alambre en un puente rectificador de onda completa que está separado de la soplador así puedo mantener la velocidad del ventilador completo para enfriamiento.

Observe los cables rojos y negros que vienen desde el extremo del motor soplador.

Alambre de la soldadura de los cables de los dos puntos frente a los cables de alimentación de línea. (no al mismo punto que la red se conectan a (línea alimentación será freír su 12 voltios MOTOR del ventilador) quiere asegurarse de que coloque el ventilador en la dirección correcta. Quieres el ventilador para soplar a través del Diac/Triac.
