Paso 6: Módulo de reloj de Arduino

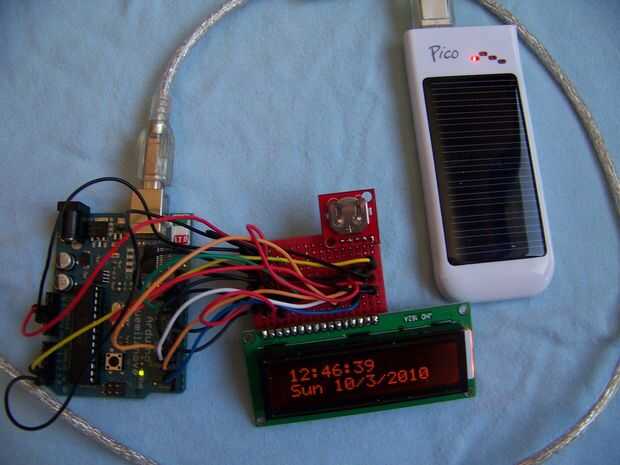

Terminamos el funciones fecha usando el módulo RTC de Sparkfun DS1307 I2C, una línea de 2 LCD y el Arduino Duemilanove y Arduino. Hay cuatro conexiones desde el DS1307 para el Arduino:
SDA a pin analógico Arduino pin 4
SCL a pin analógico Arduino pin 5
PIN GND a GND de Arduino
PIN VCC de 5v de Arduino
Para ajustar la hora, editar la siguiente sección en el código con la hora y fecha correctas,
Cambiar estos valores a lo que usted quiere ajustar su reloj.
Quiere probablemente solamente para ajustar su reloj una vez y después quitar
la llamada de setDateDs1307.
segundo = 0;
minutos = 42;
hora = 9;
dayOfWeek = 1; Domingo
dayOfMonth = 3;
mes = 10; Octubre
año = 10;
y quitar temporalmente la / / de la línea siguiente:
setDateDs1307 (segundo, minuto, hora, DíaDeLaSemana, dayOfMonth, mes, año);
Añadir el código para el Arduino, a continuación, poner el / / de nuevo en la línea de arriba y subir otra vez.
El código completo y el cableado están publicados en http://arduinotronics.blogspot.com/2010/10/ds1307-real-time-clock-working.html
