La exposición Ultravioleta (FEA) otra caja

En este instructable explico cómo hice mi cuadro personalizado de UV. Lamentablemente hice casi hace un año y tomé algunas imágenes durante la construcción. Además hice escrito planes antes de construirlo a mano pero lo tiré lejos derecho después de... Por lo que no será un "seguir la guía" instructable. Solo espero que contiene bastantes ideas que sean útiles para aquellos que les gusta tratar de hacer su propio.

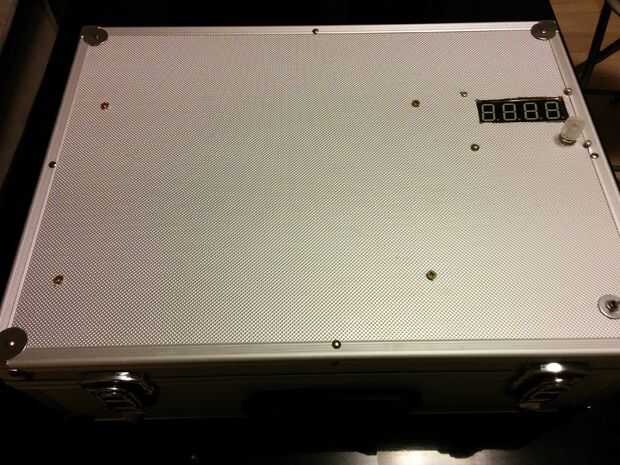

Lo hice con una caja de herramienta de aluminio. La elección de los LEDs de UV de alta potencia hace más caros que los tradicionales que vemos aquí, por eso he querido que sea lo suficientemente bueno para me mejor que una caja de exposición comercial.

Cosas interesantes sobre este cuadro de UV son:

  • 1 o 2 caras
  • 3W LED UV utilizado, PCB enorme no necesaria para montar LEDs de 5mm UV por cientos, sólo una docena por cada lado
  • Alimentada por una fuente de poder ATX
  • Temporizador electrónico controlado a través de un codificador rotatorio
  • LED rojo para iluminar el área de trabajo mientras alinea el PCB y la máscara
  • Sensor para detectar cuando se cierra el cuadro
  • Un lindo estado LED en el codificador
  • Hecho yo (bueno, eso es lo mejor, ¿no?)

Electrónica detrás de él fue la ocasión para mí intentar cosas interesantes como:

  • Componentes SMD
  • Máscara de la soldadura

Me tardé una semana o dos para hacer algunas pruebas de exposición (para calcular y verificar distancias entre LEDs y vidrio, colocación de LEDs en la placa, etc.) y formas de accionar él (primero usé un circuito de incremento de voltaje de corriente constante, entonces un simple resistor por fila de LED), un fin de semana para el caso de construir y montar los LEDs, a la semana para quemar , luego un tiempo para recibir reemplazo LEDs. Hice 2 versiones del circuito regulador que llevo algunas semanas también... Tengo poco tiempo libre y muchos proyectos que vienen a la mente con regularidad para que este proyecto tuvo algunas horas de trabajo pero a pocos meses para terminar.

Ah, otro detalle: no soy hablante nativo de inglés para mi vocabulario puede limitarse cuando se trata de términos técnicos (en la carpintería por ejemplo), así que por favor no seas demasiado exigente con eso :)
