La exposición Ultravioleta (FEA) otra caja (1 / 7 paso)

Paso 1: La caja en la caja (así la herramienta)

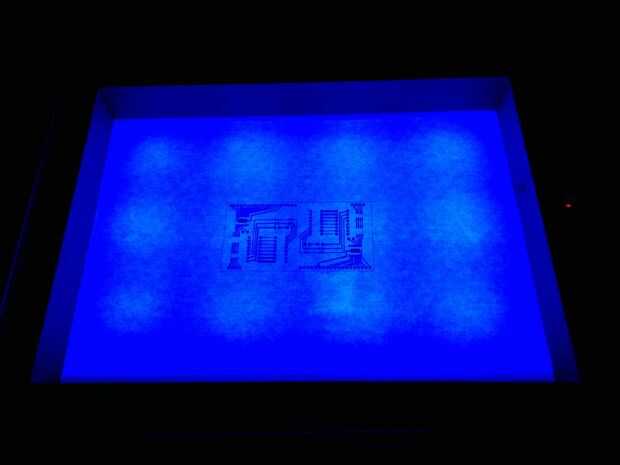

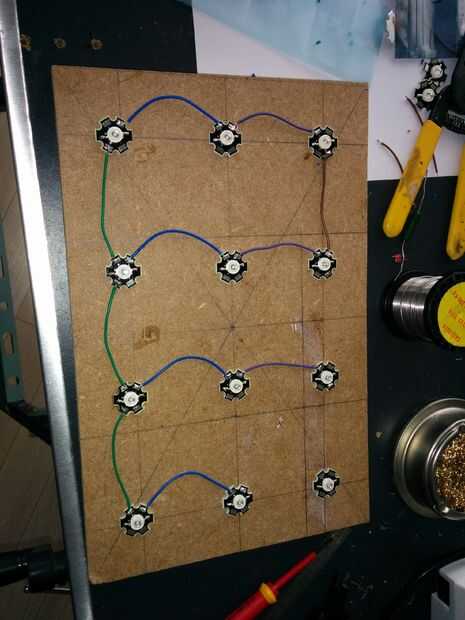

Primero se corta una placa de madera para poner LEDs de UV (pegado). Mi idea era llegar a un A4 (21x29.7cm) tamaño, pero finalmente se estableció un poco más pequeño que. Creo que nunca voy hacer un circuito más grande que, por ejemplo, 16x10cm que es un tamaño bastante estándar de PCB aquí abajo.

Después de algunas pruebas he comprado 3W LED de UV (395nm) como este tipo:

http://www.eBay.com/ITM/5-10pcs-3W-Bridgelux-LED-heatsink-White-Blue-Green-red-Orange-UV-Pink-/201134478354?PT=US_Light_Bulbs&var=&hash=item2ed48c9412

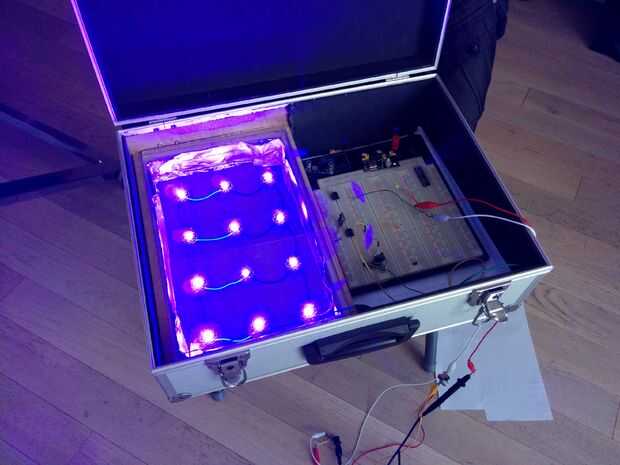

Los LEDs están conectados en un 4 filas paralelas de 3 LEDs de configuración. Mi primera idea para conducir estos LEDs eran utilizar un conductor actual constante para todos los LEDs, pero fue un desastre como yo debo esperar: en algún momento un LED murió, así que la fila abierto, la corriente constante de fluido en los 3 restantes filas, aumento de las otras tres líneas actuales, para un 2 º LED fritos y así sucesivamente. En una fracción de segundo que había muerto uno condujo en cada fila. Y supongo que podría haber sido peor si múltiples LEDs habían quemado en conjunto. Así que después de ordenar el reemplazo LEDs acabo de poner un simple resistor en cada fila, así que cada uno está protegido de forma independiente.

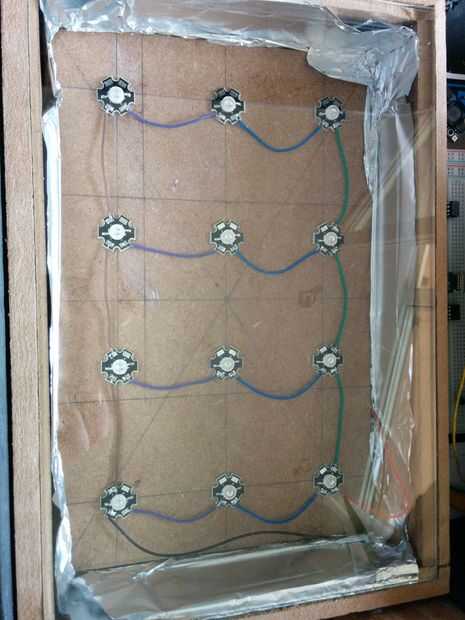

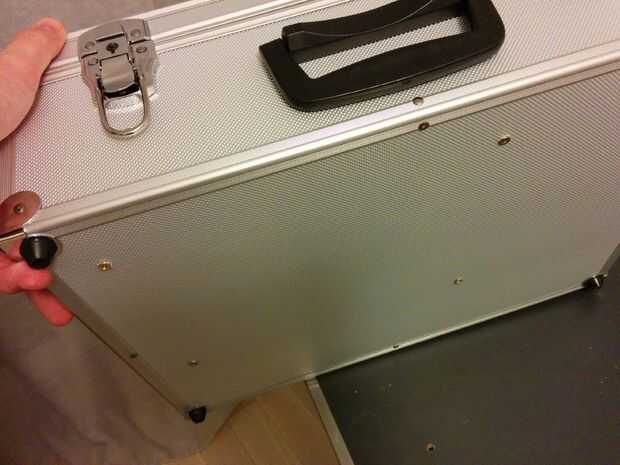

Clavó un "marco" hecho con placas de madera pegadas junto con la placa y se atornilla todo a través de la parte inferior de la caja (sí, es feo) :)

Usé un router (Dremel Trio) para hacer espacio para el cristal en. Más tarde agregué algunos espuma entre la madera y el vidrio (no visible en esta imagen) para poder presionar el vidrio en el PCB sin romperlo.

El vidrio fue comprado en una tienda de ferretería, corte a las dimensiones que quería, para no tener que molestarse con esa parte.
