La exposición Ultravioleta (FEA) otra caja (2 / 7 paso)

Paso 2: La parte superior

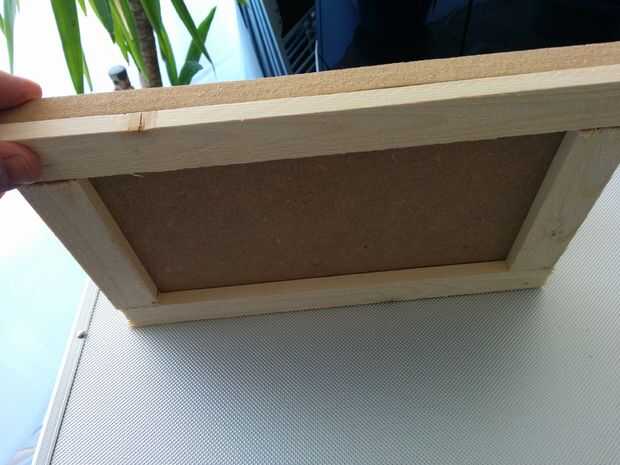

Para hacer la parte superior de la caja de exposición comenzó con la construcción de un marco de madera, más amplio que la inferior y había ensamblada con una bisagra.

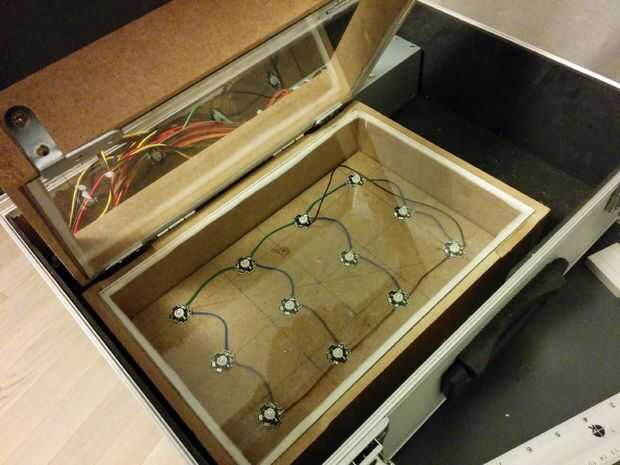

Ya que necesitaba una manera de retener el cristal superior en el marco de madera utilicé cuadrados metálicos atornillados a la estructura. Colocar el marco inferior de los cuadrados encajar muy bien, para que ambas piezas de vidrio sería en perfecto contacto. Para compensar las pequeñas imperfecciones y la presencia de un PCB en el medio he añadido algunos espuma entre el vidrio y la madera. Usé una espuma blanca luz pero me di cuenta que podía han usado algunos de la densa espuma oscura que estaba en el interior de la caja (y parcialmente quité todos modos).

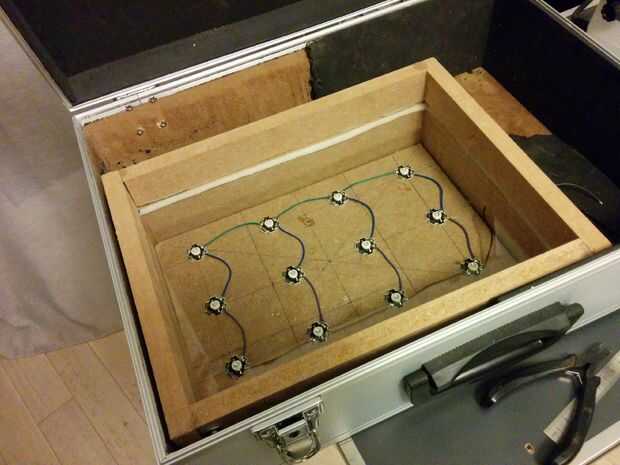

Vi que la distancia entre el vidrio y la placa de LED inferior fue menor que la distancia entre el vidrio y la placa superior de LED. Para compensar he añadido un trozo de madera para bajar la placa de LEDs superior antes de atornillar.

Por último añadí un trozo de madera en la parte superior de la caja para poner presión en el marco de madera cuando el caso está cerrado. Esta vez utilicé la oscuridad densa de espuma (ver paso siguiente para un cuadro)
