Paso 3: Alimentación de la cosa
Para que el brillo del LED necesita una buena fuente: 24x3W de los LEDs es mucho poder! No creo que los LEDs funcionan correctamente por cierto, brillan brillantemente, pero como recuerdo la corriente medido en aquel momento no era bastante el importe nominal de estos LEDs. Es más que suficiente de todos modos, así que estoy bien con eso.

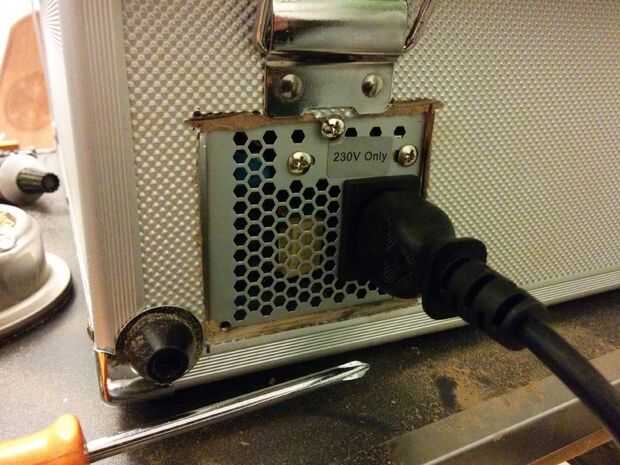

Tomé la fuente de alimentación ATX de un PC viejo. Su factor de forma de perfeccionarnos caber el caso. Y sí, la instalación de la fuente de alimentación es también fea ;)

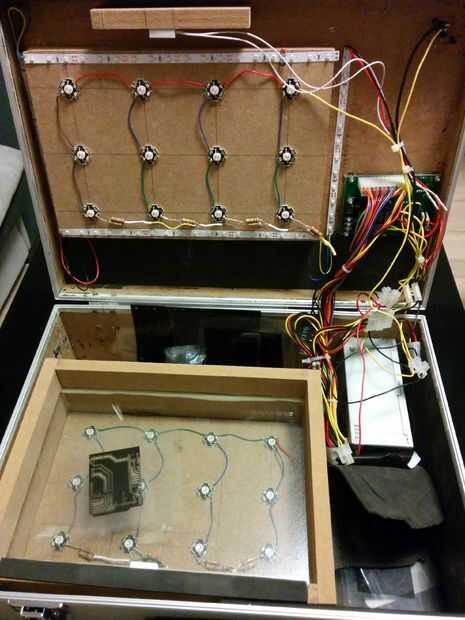

En esta imagen se instalan las resistencias por fila.

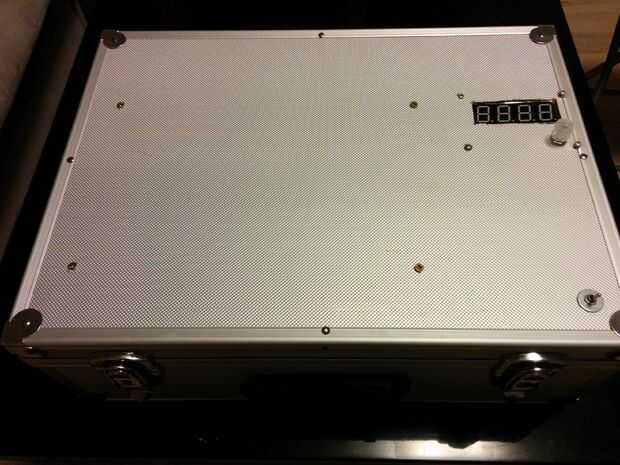

Durante la fase de desarrollo se utilizó un interruptor mecánico para encender el LED de encendido/apagado con el + 12V directamente conectados a él. Luego usé un relé PCB para controlar los LEDs. Mantuve el interruptor para elegir entre 1 cara o 2 caras tablas. Por defecto (interruptor de palanca hacia abajo) la placa superior de LEDs es el ON. Esto es porque es más fácil ver lo que haces cuando la mascarilla está en la PCB y no al revés. Cuando el interruptor está encendido, se encienden ambas placas.
Si desea usar el control de fuente de poder ATX uno de los muchos instructables dedicados para ver cómo usted encienda el suministro de conexión a tierra el cable correcto. Acabo de poner un cable de puente para conectar a tierra durante la fase de desarrollo pero que es una mala idea, ya que siempre es posible que una mala conexión o enchufe en el cable equivocado y quemar su fuente de alimentación.

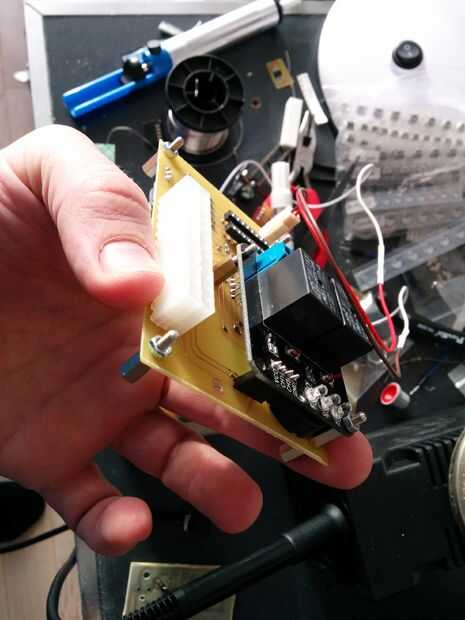

La imagen del PCB es la primera versión de la misma, para mostrar la placa de relé conectada.
