La forma más sencilla para probar una CPU Z80 (1 / 4 paso)

Paso 1: Preparación de las piezas

Semiconductores:

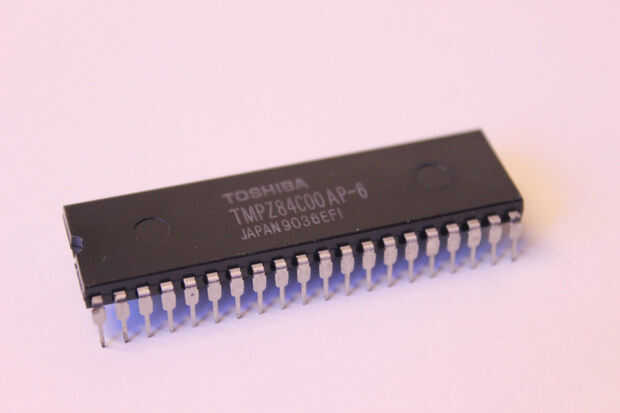

1: una CPU Z80 (yo usé Z84C00AP de Toshiba) Ebay

2: un chip de puerta NAND (utilicé 74HC00 de Texas Instruments) MinhHaGroupEbay

Resistencias:

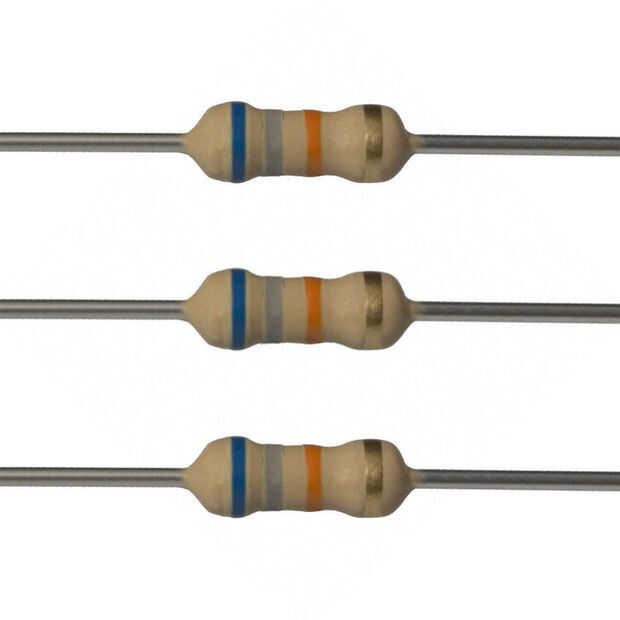

Resistencias Ω 3: 470 Ebay

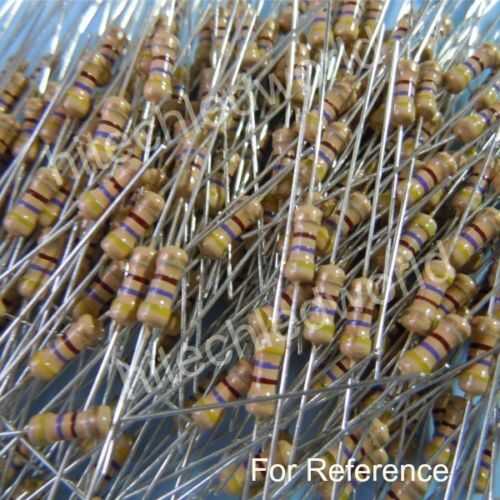

resistencia 4: 68 k Ebay

IC de potencia:

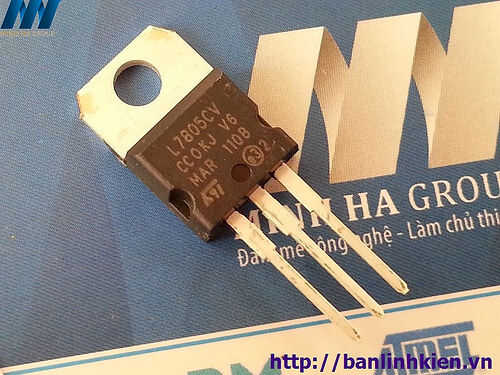

5: 7805 regulador de 5v 1 x MinhHaGroupEbay

Energía:

6: 100nf condensador de tantalio x2 MinhHaGroup

7: pila de 9V (creo que no necesitas link para esto) x1

8: soporte de la batería de 9V (creo que no necesitas link para esto) x1

9:10 uF capacitor

10: 100 uF capacitor

Salida:

11: LED (creo que no necesitas link para esto) x4
