La frambuesa Pi - conexión Arduino (1 / 9 paso)

Paso 1: Piezas necesarias

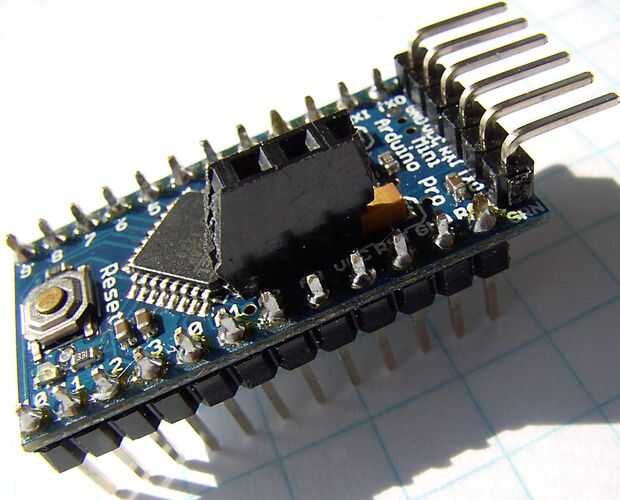

1. Clon de Arduino 3,3 voltios Mini Pro

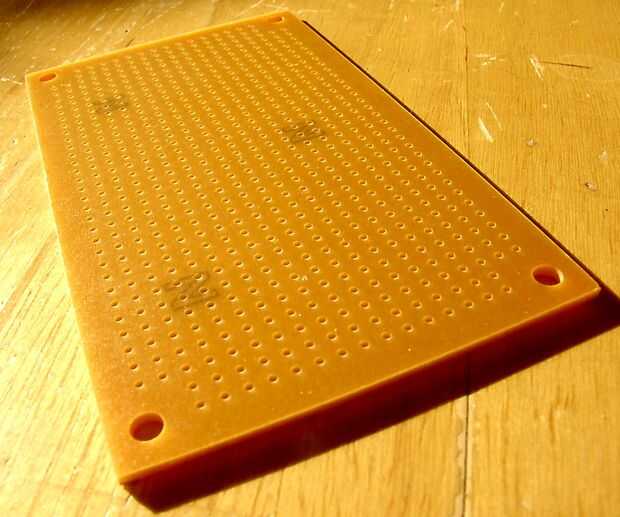

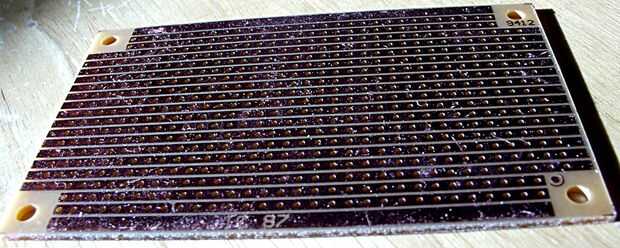

2. 1 - placa perforada (protoboard), 3-3/4 "x 2" o mayor

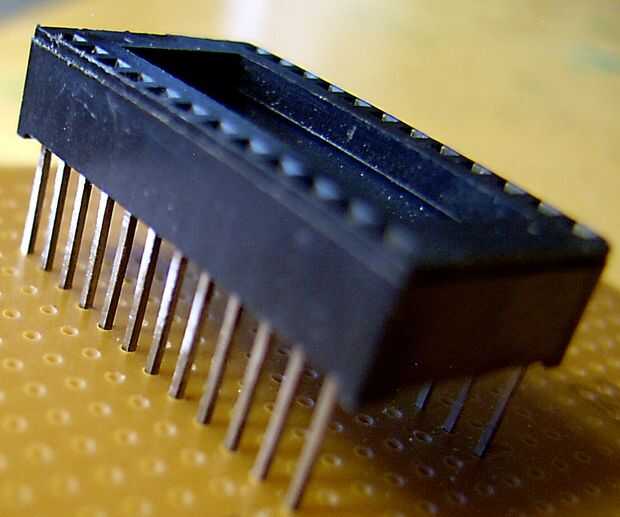

3. 1 - conector de 24 pines wire-wrap ***

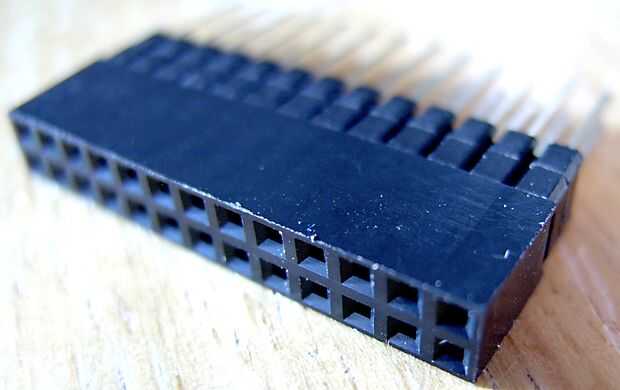

4. 1 - 26-pin, amontonamiento de cabecera
5. 2 - 40 pin header hembra la tira (en cuanto a proyectos de Arduino)

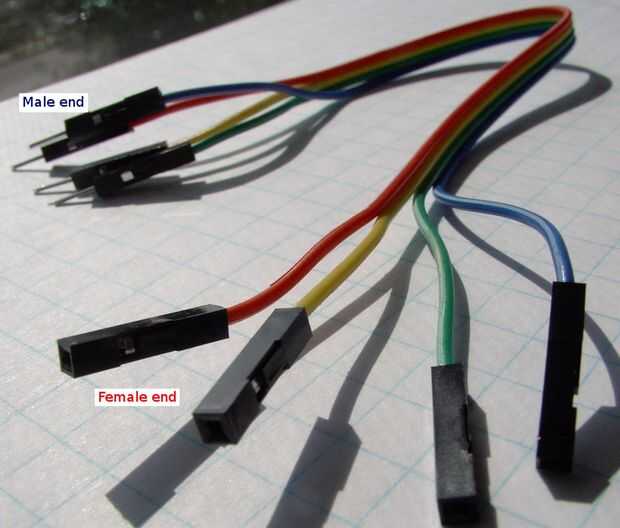

6. 4 - cables de puente de la mujer al varón / patchcords
7. Pantalla de Nokia 5110 (opcional, pero recomendado)
8. Frambuesa Pi, modelo A preferido (dren de energía inferior)

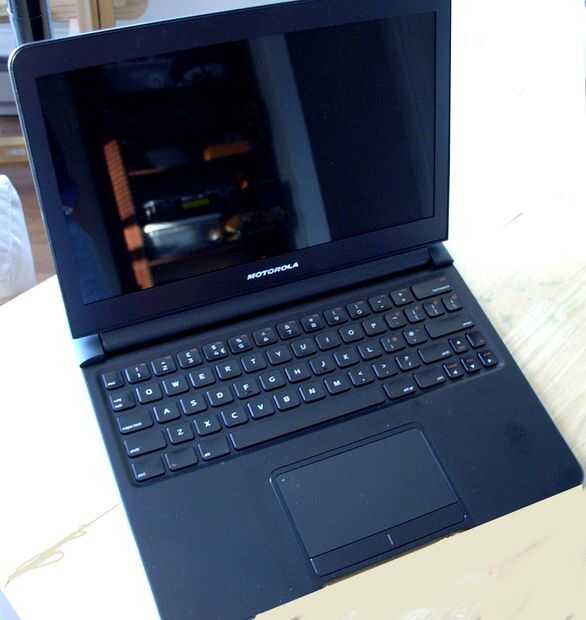

9. Pantalla de video para el Pi, Atrix lapdock recomendada
10. Cable de conexión

Nada terriblemente exótico, gente y bastante barato de conseguir, también.

Costo:

• placa perforada $1,25
• WIRE-wrap toma $1,50
• apilamiento encabezado $2,00
• Jumper cables $4,00 (para set de 40)
• Jefe mujer tiras $1,00
• Pantalla del Nokia $6,00
• Arduino pro mini (o copia del mismo), modelo de 3,3 voltios $7,00

Total es de menos $25, si no tienes alguno de los componentes que
alrededor.

Herramientas:

• Soldadura de hierro
• Cortadores de alambre (Platón 170 o similar)
• agudo cuchillo (u opcionalmente una Dremel-herramienta rotativa tipo)
• probador de continuidad (de preferencia) o un multitester

Notas:

No utilice una toma regular de 24 pines. Las piernas de lo Arduino pro mini
no encajan en los agujeros. Sin embargo, se pueden sustituir dos tiras de 14 pines de mujeres encabezados.
Sí, es posible utilizar un mini "normal" de Arduino powered de 3,3 voltios para este proyecto.
Algunos ejemplos de ello son el Boarduino y Ardweeny.
Ten en cuenta, sin embargo, que el chip ATMega328 no está preparado para funcionar a 16 MHz con
en 3.3 voltios. Por lo tanto, usted estaría corriendo fuera de las especificaciones, o esencialmente overclocking .
He hecho algunos experimentando con esto y por lo menos algunos, tal vez más ATMega328s
puede ser programado y dirigido en v 3.3. Pero, por supuesto, su kilometraje puede variar.
