Paso 5: La conexión para arriba: parte 2
Vamos a utilizar
.
Hay sólo cuatro, EM, cuatro conexiones para hacer la cuenta.
Aquí es donde entran las dos filas de encabezados femeninas junto a la toma de Arduino
en la práctica.

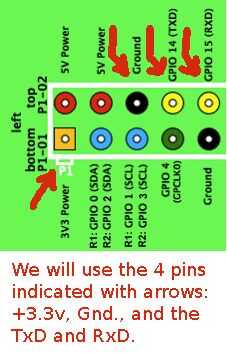

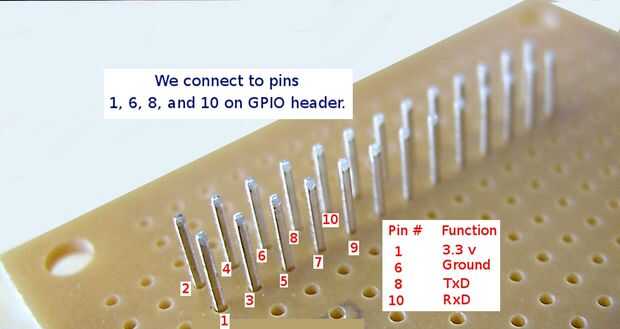

- Vcc (3.3v) en el Arduino se conecta al pin GPIO Vcc (3.3v): Pin #1.
- Tierra en el Arduino conecta con el conector de Tierra GPIO : Pin #6.
- TxD en el Arduino se conecta al pin GPIO RxD : Pin #10.
- RxD en Arduino conecta con el pin TxD GPIO : Pin #8.
Nota que conecta a TxD RxD, y viceversa. La razón de esto es
salida de señal en un dispositivo va a señal en el otro. Es un poco confuso
al principio, pero muy lógico cuando pensamos en ello.

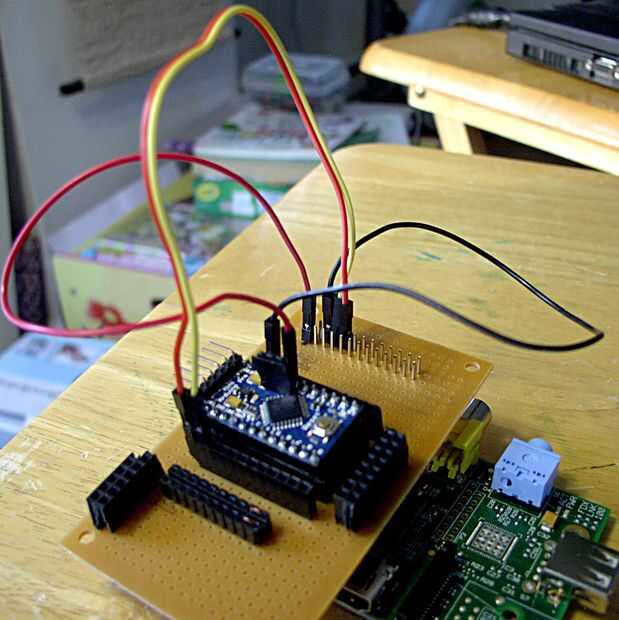

Para facilitar el seguimiento y solución de problemas, utilizar un puente rojo para Vcc y una
negro para tierray dos otros colores para RxD/TxD y RxD/TxD.
Comprobar su trabajo y tenga especial cuidado con Vcc y tierra. Un error
Aquí podría ser costoso.
¡ UF! Todo se hace con el hardware! Ahora, sigamos con el software.
