Paso 2: Conectar

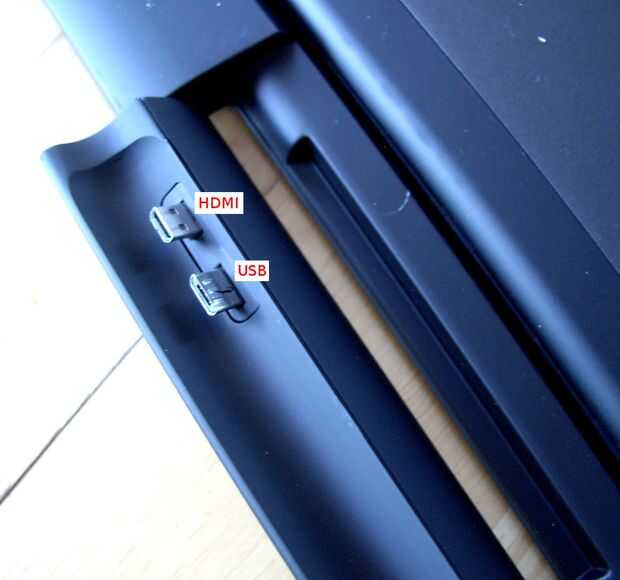

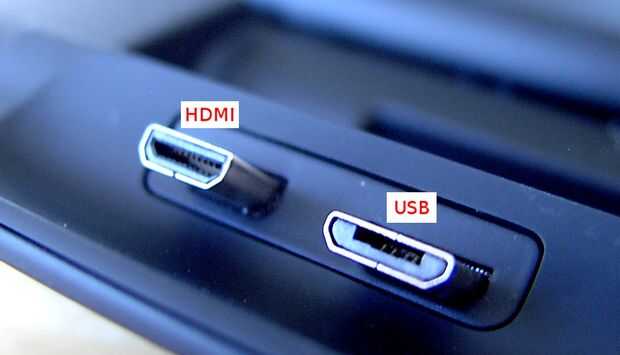

Mira las dos tomas que sobresalen de ella.
El adaptador de micro-HDMI (o dongle, si está utilizando en su lugar) se desliza
sobre el final de la entrada de micro-HDMI en el lapdock. El final de micro-mujer
del USB cable se desliza sobre el extremo de la clavija micro-USB en el lapdock.

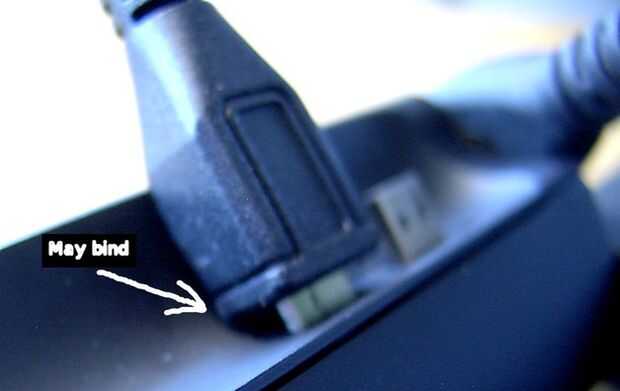

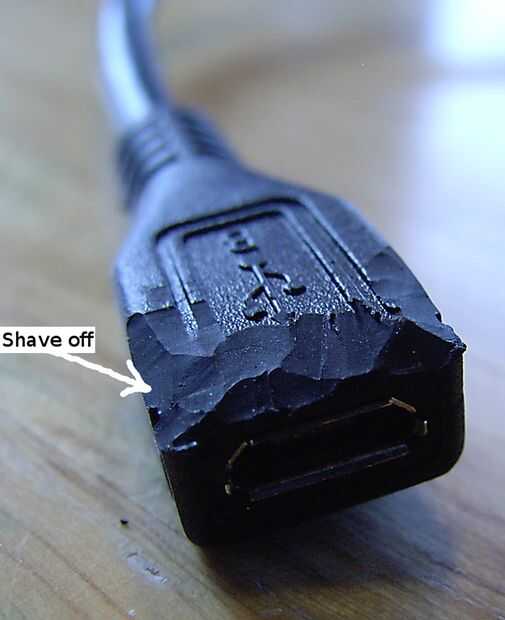

Nota que puede ser necesario afeitarse un poco el extremo micro-mujer
del USB del cable si no bajar lo suficiente sobre el macho toma
el lapdock (ver fotos).

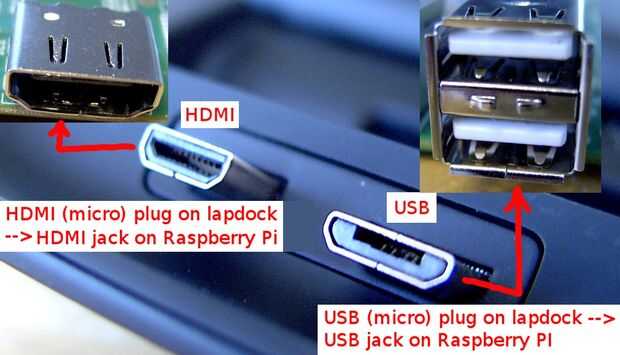

Ahora, te conectes a la frambuesa Pi.
El cable USB se conecta a uno de los conectores USB en la Raspberry Pi.

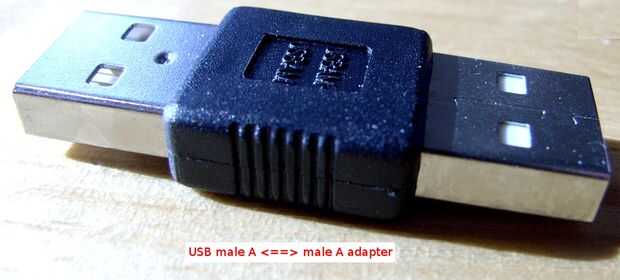

Puesto que el cable termina en un conector hembra, necesitaremos un A-macho
adaptador USB A macho o un cable USB A macho a macho. El hombre A
extremo se conecta a uno de los conectores USB tamaño completo de Pi.

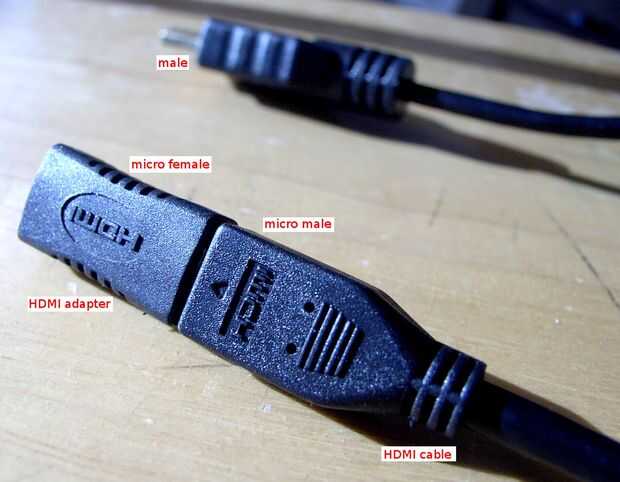

Nuestro cable HDMI tiene un conector micro macho en un extremo, y esto va en la
adaptador HDMI micro-hembra en el lapdock. El extremo macho de tamaño completo de la
cable se conecta a la toma HDMI de la Raspberry Pi.
Por último, está la cuestión de alimentar el Raspberry Pi.
La última revisión del modelo B, rev. 2.0, omite los fusibles en el
Bus USB, por lo que el Pi puede ser alimentado de uno u otro de los puertos USB.
Esto significa que el Pi puede obtener su energía de la lapdock, a través del
mismo cable USB previamente discutido. Los dueños del anterior modelo Pis tiene un
par de opciones de energía. El más sencillo es simplemente conecte un cable de alimentación
en el micro-USB puerto en el Pi, de la energía como de costumbre.
