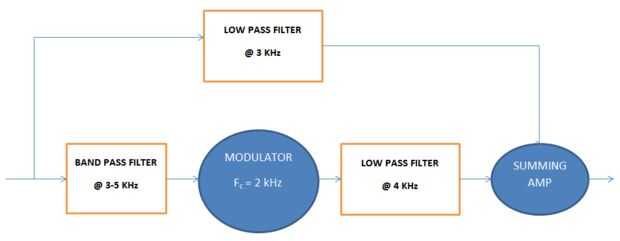

Paso 1: Entender el diagrama de bloques
En primer lugar, el filtro paso de banda aísla la información de alta frecuencia que queremos cambiar de puesto - en concreto, 3 kHz para la banda de 5 kHz.
En segundo lugar, el modulador de cambios - con una onda de portador 2 kHz - banda de frecuencia de hasta 1-3 kHz. Este cambio se realiza con la banda lateral superior de la frecuencia portadora negativo. Teóricamente, la onda portadora a 2 kHz si corrompe esta banda lateral. Sin embargo, usando una modulación de la IC que promete la supresión de la portadora (como AD633) debe mitigar esa preocupación.
El filtro de paso bajo de 4 kHz atenúa la banda lateral superior del portador positivo.
El filtro de paso bajo de 3 kHz de la señal original es principalmente para propósitos de prueba. Escuchar a esta salida nos permite simular lo que sonaría como HFHL por encima de 3 KHz. También, en caso de que el usuario tiene solamente pérdida de oído parcial de 3-5 kHz, este filtro sería evitar la duplicación de la información en la señal de salida.
Las capas de amplificador sumador el original de la señal con el de alta frecuencia cambiado de puesto los componentes.
Nota: dependiendo del modulador utilizado, se necesitarán algunos amplificación entre el filtro de paso de banda y el modulador. El AD633 debilitamiento de la señal por 1/10 y de modulación. La banda lateral se atenúa naturalmente por 1/2 como un subproducto de la modulación de amplitud. Como tal, se utilizó un amplificador de 20 x entre las dos etapas.
