Paso 3: Diseño de los filtros
http://www.ti.com/lsds/ti/Analog/webench/webench-filters.Page
Siguiendo las instrucciones, cualquier filtro activo puede diseñar rápida y fácilmente. Hay que recordar que nuestros filtros son:

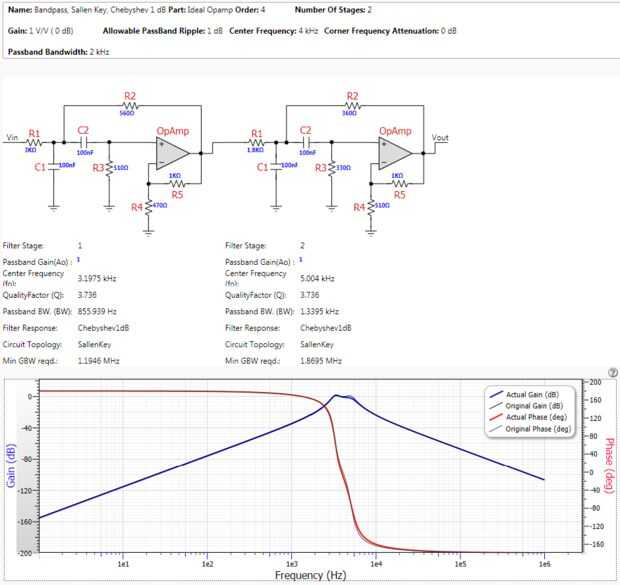

1 filtro band-pass
Frecuencia de centro = 4 kHz
Ancho de banda de paso = 2 kHz

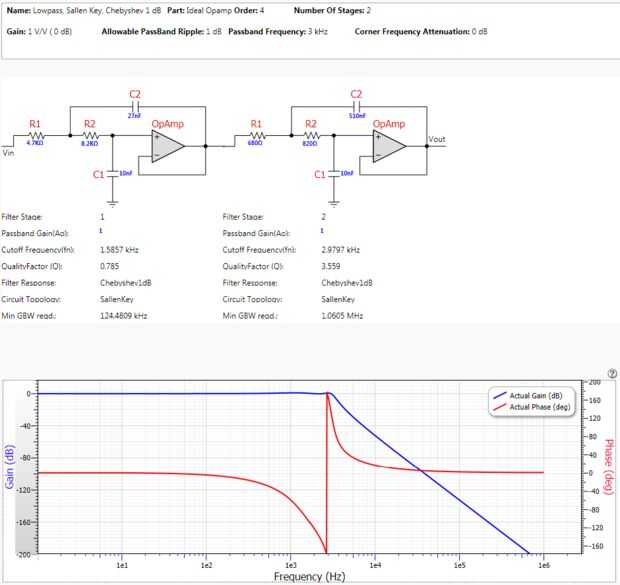

1 filtro de paso bajo
Frecuencia de corte = 3 kHz

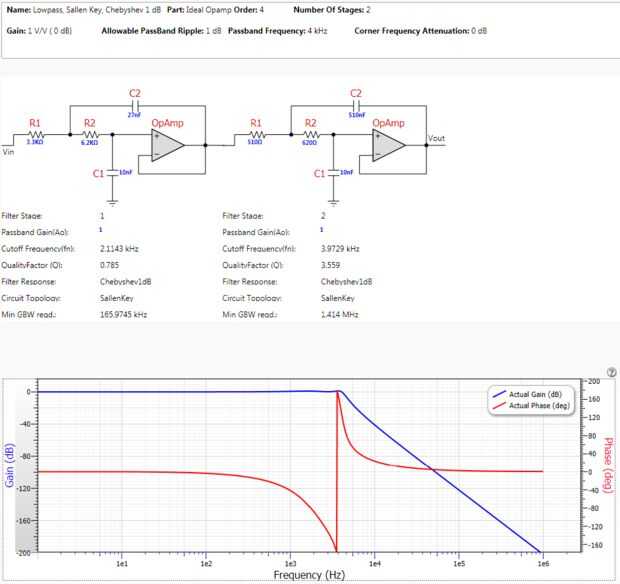

1 filtro de paso bajo
Frecuencia de corte = 4 kHz
Para aplicación de filtro, elegimos utilizar 4 º orden Chebyshev 1db tipo de respuesta con la topología de la Sallen-Key. Chebyshev se recomienda para su atenuación de agudos - importante para las bandas de frecuencia ajustada es necesario para esta aplicación (considere el segundo filtro de paso bajo. Tenemos una frecuencia de corte de 4 KHz y necesita eliminar por completo los componentes de frecuencia en 6 KHz.). Sin embargo, esta zona es un espacio de diseño donde el implementador puede probar cosas diferentes para obtener resultados diferentes!
Las imágenes adjuntas representan filtros de ejemplo. Utilizamos LT1056 op-amps, pero cualquier amplificador operacional de propósito general debería funcionar bien.
