La frecuencia de cambio de prótesis de oído (4 / 6 paso)

Paso 4: Aplicar la modulación de amplitud

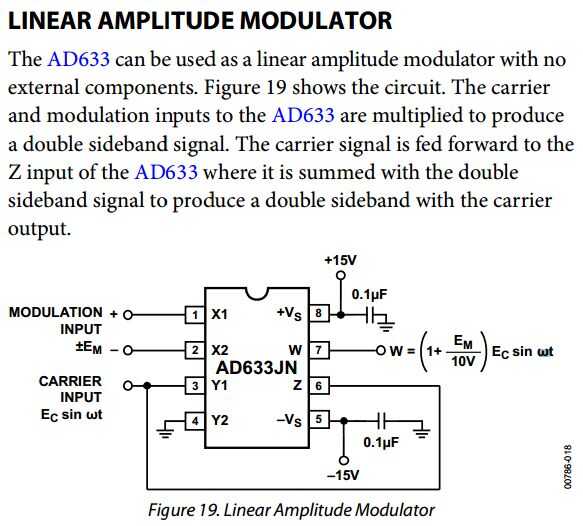

Para el paso de modulación, decidimos utilizar el multiplicador analógico AD633 del poblador. El AD633 es barato y ampliamente disponible. También permite la supresión de la portadora cuando modulación. Para configurar el AD633 para modulación de amplitud, utiliza el circuito de "Modulador de amplitud lineal" de la sección de información de aplicaciones de la hoja de datos. Conecte la salida del filtro paso de banda a los pines de entrada de modulación (pines 1 y 2) y una onda de portador de 2 KHz (en aproximadamente 1Vpp) a la entrada (pin 3) del portador.

Notas importantes:

Entre la atenuación inherente de 1/10 de la AD633 y atenuación de 1/2 de las bandas laterales durante la modulación, la señal de que estamos cambiando se cortarán por 1/20. No olvide ampliar la salida del filtro paso de banda x 20 antes de introducir al modulador. Un simple amplificador de no invertir a hacer

Al mismo tiempo, tenga en cuenta que el AD633 tiene algunas restricciones de voltaje de entrada que están mal definidas. Señales de entrada sobre el resultado de 5Vpp en cierta distorsión en la salida. Se atenúan las señales por debajo de 100mV para cerca de ruido a la salida. Se encontraron niveles de tensión factible estar en 1Vpp para la onda de portador y 2V promedio para la entrada de modulación (banda amplificado de salida).

Conectar el pin 6, la entrada del sumador, para conectar a tierra en lugar de la señal portadora para poner en práctica la supresión de la portadora.

Una imperfección observamos que esta supresión de la portadora no es perfecto, conduce a un tono de 2 kHz no deseada en la salida. El implementador debe experimentar con la mejora de esto!
