Vamos a construir una fuente de alimentación DC-DC DIGITAL juntos!

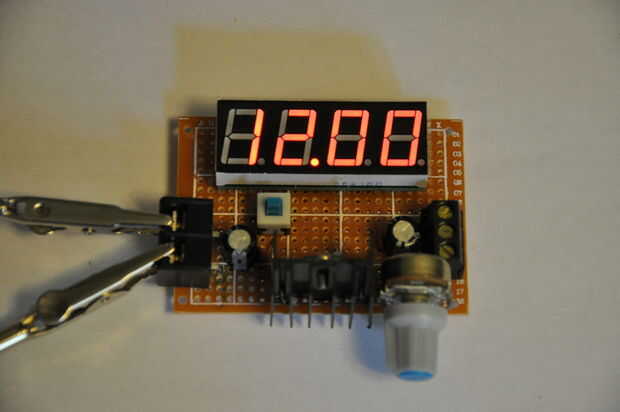

Antes de empezar, te diré un poco acerca de este kit. Tengo una digital DC-DC de alimentación suppy que utilizo diariamente. Sin embargo, le costó un montón de dinero que no quería pasar y se limita a una salida de corriente de 500mA. Esta fuente tiene un límite de corriente de 1.5A, como que es lo que el CI LM317 es diseñado a la salida. Decidí que, mientras yo me quedo con mi actual fuente de alimentación, pueden ser personas que buscan una solución sencilla y práctica para sus proyectos de Arduino y tal. Espero que todos disfruten este instructable. Si tienes alguna duda, haré mi mejor ayudar a! También voy a ofrecer kits de hardware para este proyecto, así que sigue leyendo para saber dónde se encuentran.
EL DESGLOSE:
Este circuito está hecho para trabajar con un transformador o una batería. Puede utilizar cualquiera. No hay ninguna rectificación de AC-DC a bordo, por lo que no se aplican 120 VCA a la entrada por error! La fuente de alimentación para la pantalla de voltaje digital debe guardarse bajo 18v. Si vas a usar un transformador de AC-Dc de la verruga, sugiero un 12v-14v @ 1A transformador. Puede utilizar una batería de 9v si usted como =) hablaremos más sobre eso en un rato.
Cuando se alimenta a tensión a los bornes de entrada, actúa para suministrar energía a la pantalla de voltaje digital, así como la variable tensión circuito de regulador LM317. El LM317 es la clave detrás de este dispositivo. El LM317 es un chip de 3 pines que actúa para ofrecer una variable tensión basado en la resistencia de la resistencia variable a bordo. La tensión en los bornes de salida es variable y se mostrará en el display digital 4 dígitos 0-20VDC. Tenga en cuenta que este diseño tiene limitaciones. Principalmente que la salida no es protegida contra cortocircuitos. Si usted corta sus pines de salida juntos por un corto tiempo, el circuito será probablemente bien. Sin embargo, esto puede causar daño permanente a los LM317, en cuyo caso tendría que reemplazarlo. Tenga muy cuidado de no cortocircuito los pins de salida. Si usted puede conseguir sus manos en un fusible, fácilmente puede proteger su fuente. Coloque el fusible en serie con el positivo en la línea de CC de entrada del dispositivo. De lo contrario, tenga cuidado. Así, esta fuente no lee hacia fuera de la corriente de carga. Además de eso, el juego no viene con los cables banana. Lo de este proyecto es que se puede personalizar a su gusto. Vendemos piezas y un kit para este proyecto en nuestro hobby tiendas electrónicas que se pueden encontrar aquí: http://www.electroniclessons.com y http://www.engineeringshock.com
Aquí está un video que le da una demostración:
Este video es para nuestro nuevo kit que se basa en este instructivo:
