Paso 2: El diagrama esquemático

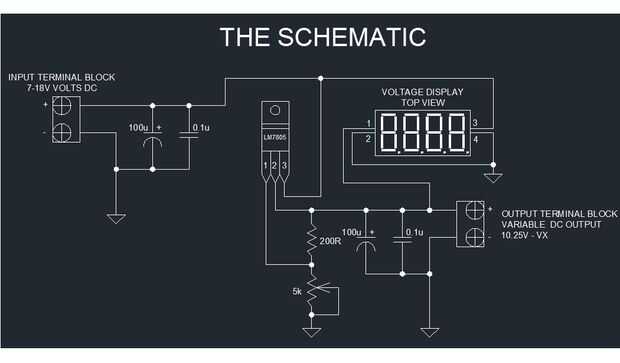

Como se puede ver, allí realmente no es demasiado para este esquema. Comenzaremos desde el lado izquierdo.
El bloque de terminales de entrada:
Esto es donde vas a conectar su fuente de entrada de DC. En el video menciono que 18VDC está bien, pero sugiero mantener a 14v o bajo. Si buscas para una tensión superior, puede utilizar una fuente 18VDC en la entrada. Con toda probabilidad, la mayoría de ustedes van a usar esto para aplicaciones digitales, o quizás para alimentar circuitos de amplificador. De todos modos, a través de la regleta, hay dos condensadores en paralelo con la línea. El condensador de 100uf es un condensador de suavizado. Mientras que la fuente de CC probablemente proviene de una fuente de DC ya suave, nunca se sabe! Este condensador no es 100% necesario, pero te recomiendo que la uses. El 0.1uf condensador tiene un condensador de desacople. Se utiliza para filtrar señales indeseables alta frecuencia que podrían encontrar su camino a su circuito... Es una buena práctica que ambos de estos condensadores en paralelo con la línea de entrada de DC. La línea de entrada de CC positivo alimenta tensión a la entrada de la viruta del LM317 (Pin #3) y a la lectura de voltaje digital.
La lectura del voltaje de Digitaces:
La lectura de voltaje digital tiene cuatro clavijas en su parte posterior. Pin #1 está conectado a la referencia de tensión (el voltaje de salida), pin 2 y pin #4 están conectados a la línea de tierra y pin #3 está conectado a la fuente de entrada. Este dispositivo requiere una fuente de alimentación en el pin #3 de dondequiera entre 6VDC-18VDC. ¿La gama Nice, eh? Esta fuente alimenta la circuitería del dispositivo. Como hay poder en este pin, verá la tensión pantalla light up. Si tres no es votlage conectado al pin de referencia (Pin #1), la pantalla mostrará 00.00v. Una vez más, nuestro pin de referencia es leer la tensión en los bornes de salida. La tensión en los bornes de salida se mostrará numéricamente en la lectura de voltaje.
El regulador de DC-DC variable LM317:
Como se mencionó antes, el pin de entrada de voltaje para el LM317 es pin #3. Aquí se conecta la tensión de alimentación positiva DC. #2 el PIN es el pin de salida. Hay una resistencia de 200 Ohm en paralelo con el pin #2 y perno #1 y un 5k Ohm resistor variable entre pin #1 y la tierra. Esta resistencia variable ajusta el voltaje de la salida. Al ajustar la resistencia variable, el votlage de salida va para arriba o abajo dependiendo de qué dirección está convirtiendo la resistencia variable. La tensión de salida más baja que el LM317 puede apoyar en la salida es 1.2v y la más alta tensión de salida 37v. Sin embargo, nunca vamos a ir que alto, como el voltaje de entrada será menor que 18v para proteger el display... El LM317 soporta hasta 1,5 a de corriente, pero necesita ser hincados con calor. Este, un disipador de calor vienen con el kit =)
El bloque de terminales de salida:
Como el bloque de terminales de entrada, hay dos condensadores de los mismos valores en paralelo con la línea de salida. Esto se utiliza para el mismo propósito. Sugiero que aplicarlas. Usted también notará que el pin de referencia de la lectura está conectado a la línea positiva del bloque de terminales outputer. Ya hemos hablado de esto antes. Este bloque de terminales es donde conectas tu carga. Puede ser un circuito digital... Puede ser un circuito analógico... Las posibilidades son infinitas!
