Paso 1: materiales

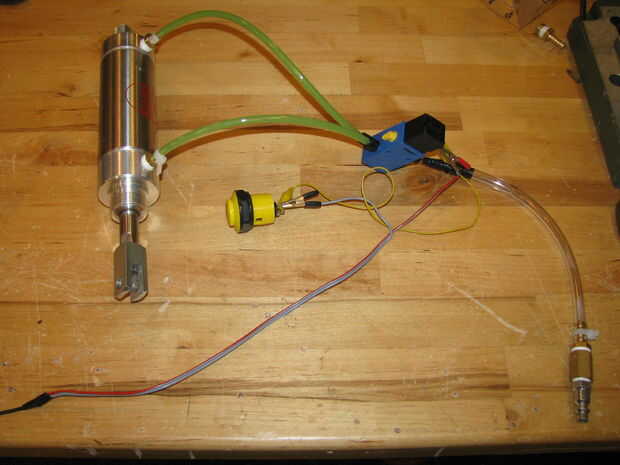

-Neumático cilindro-Asegúrese de que tiene un diámetro grande, algo más de 2 pulgadas es probablemente mejor. movimiento alrededor de 4 pulgadas de longitud y manejo de 110 psi para estar seguro de la presión. Verifique ebay. mina es una bimba acero inoxidable 2 en diámetro, 4 en longitud de la carrera.
¿-Contrachapado - usé 1/2 pulgada, 4ply para las piezas de la pinza y algunos más gruesos, 10ply? densa madera contrachapada de la tuve puesta alrededor. el material más grueso es mecánicamente indestructible. tiene las cosas más finas para un proyecto diferente en lowes.

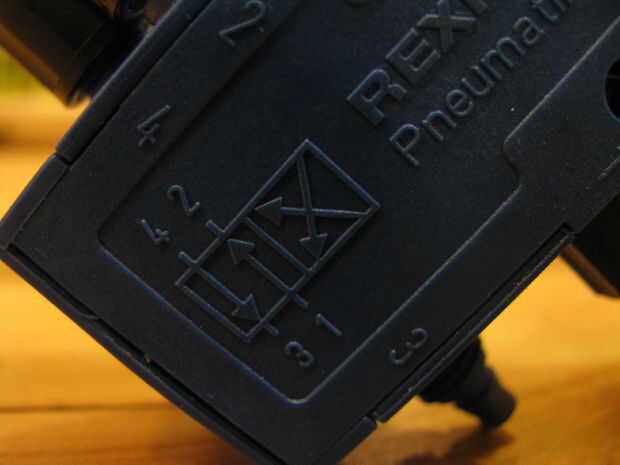

-válvula de asiento 4 vías - yo tengo la mía gratis, la mía es una Bosch tipo rexroth 840. Verifique ebay. están hechas específicamente para extender y retraer los cilindros neumáticos.
-tubo neumático. el tamaño depende de la válvula.

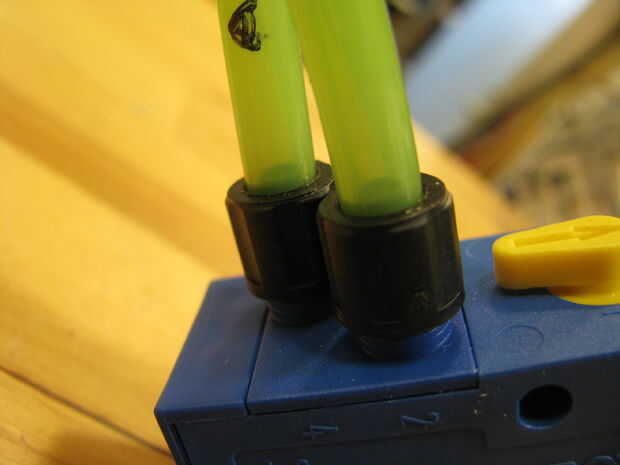

-guarniciones neumáticas: tres lengüetas que, dependiendo de su tamaño del tubo de la manguera. un enganche, una conexión rápida neumática.
-interruptor eléctrico y algunos cables.
-al azar (espesor (3/8)), tuercas y tornillos para madera.
-13.74g de sentido común
