Paso 5: montaje!
Bueno ahora es tiempo de reunir todo. Voy a descomponer en pasos lo que me pareció la mejor manera de montar la grúa de Magneto. Aquí vamos!

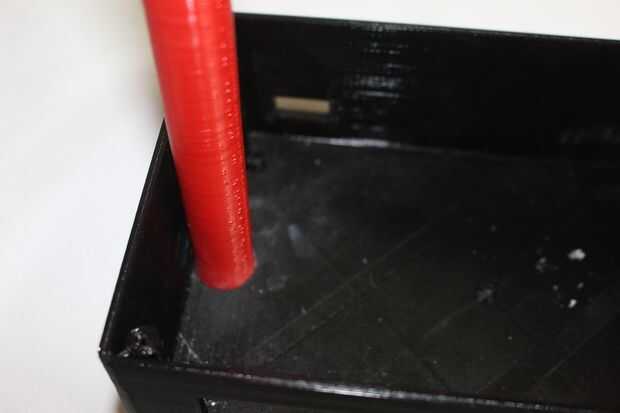

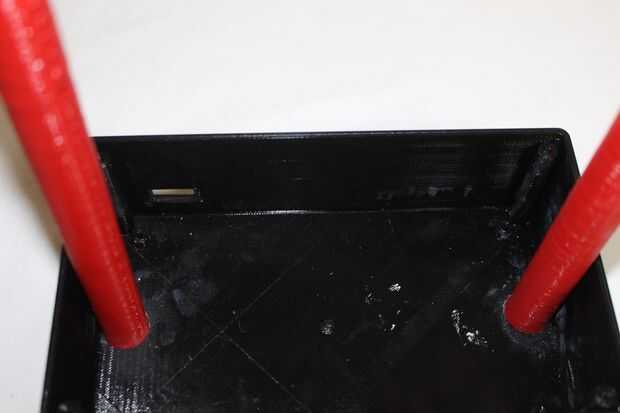

1) uso el super pegamento pegamento hacia abajo de las vigas. Lo que hice fue colocar la tapa en las vigas por lo que estarían en la posición correcta. Luego poner un poco de pegamento en la parte inferior de las vigas y les pegan abajo en la parte inferior de la caja. Dar tiempo a secar para que sean resistentes.

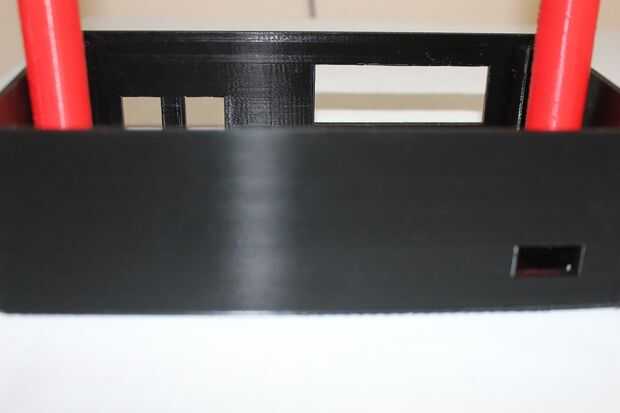

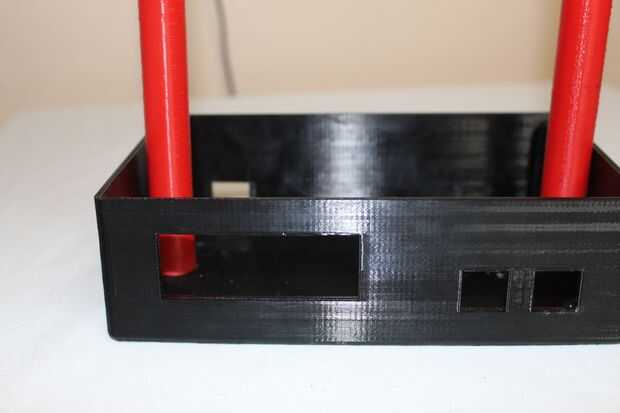

2) el siguiente paso de la acción consiste en insertar el sistema de control que ha montado en este punto. Pantalla de palo la pantalla LCD en el orificio rectangular en la parte delantera de la caja, que se ajusta perfectamente sin ningún tornillo. También poner el sensor de proximidad en los dos agujeros cuadrados en el frente de la caja, que también se ajuste sin tornillos adicionales. En el lado de la caja habrá un agujero para los cables de la palanca de mando. Coloque la palanca de mando en recinto pequeño joystick 3D que imprimió. También alimente el cable USB a través del orificio en la parte posterior para fácilmente enchufar el adaptador del ordenador portátil o de pared.

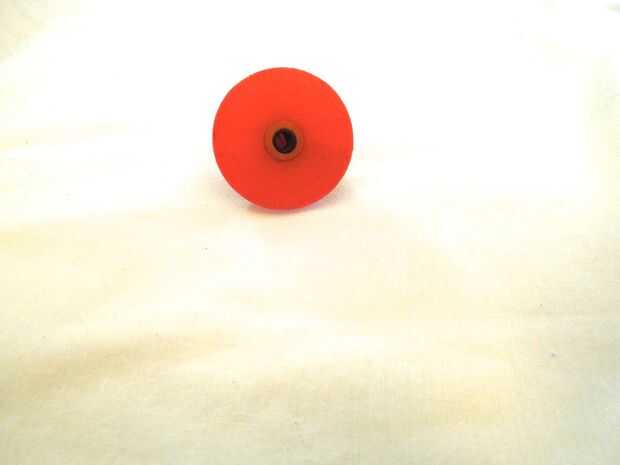

3) a continuación tomar un tubo de goma y coloque dentro del agujero en la parte posterior de la rueda y la polea para que el eje del motor se ajusta cómodamente. Yo he insertado una imagen de mi polea con el tubo de goma que se inserta.
4) Asegúrese de pulir la rueda que gira sobre el eje rectangular. Vas a querer de las partes internas que tendrán contacto con el eje para que gire suavemente la arena.
5) ahora Inserte el eje en la parte en forma de Y del conector de la polea y la rueda. Continuación, inserte la rueda. Se trata de un apretón apretado que tal vez necesite otro par de manos para ayudar con este paso. Ahora coloque las abrazaderas en ambos extremos de la rueda para evitar que se resbale y luego coloque el motor en el orificio. En cuanto a la polea, insértela en la ranura del conector. Introducir el motor en el orificio de la parte posterior y colocar una pinza en la parte cilíndrica en la parte delantera para evitar el desplazamiento. El cuadro adjunto da una buena demostración de cómo va todo cuando se ponen juntos.

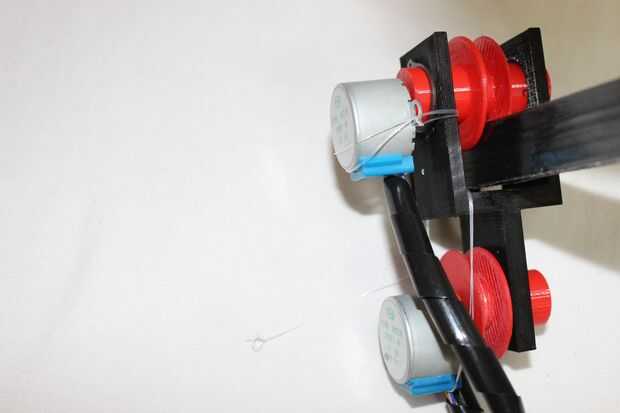

6) esta parte es extremadamente vital para conseguir los motores para funcionar. Tomar algunas lineas de pesca y envolver un par de veces alrededor del motor que está conectado a la rueda. El punto es conectar en el post del conector para mantener el motor en su lugar. Hacer lo mismo con el motor conectado a la polea. Envuelve desde la parte inferior del motor a la pieza conectada Y del poste como se muestra en la imagen.
7) a continuación cubrir los cables del motor con algún alambre de la cubierta como tengo en mis fotos. Luego inserte los cables del motor a través del agujero en la tapa y coloque el eje en las vigas.
8) el último paso es hacer alguna línea de pesca al gancho en el imán. Hacer la línea de tiempo suficiente para que el imán tendrá bastante de un grado de libertad para liberar y retracción. Luego pegamento la parte superior de la línea de pesca a la polea. También, tornillo de la tapa a la caja para agregar los toques finales al proyecto.
En este momento el proyecto está completo! Disfrute :)
