Paso 9: Control de tiempo: el 'Pitch Mod!'

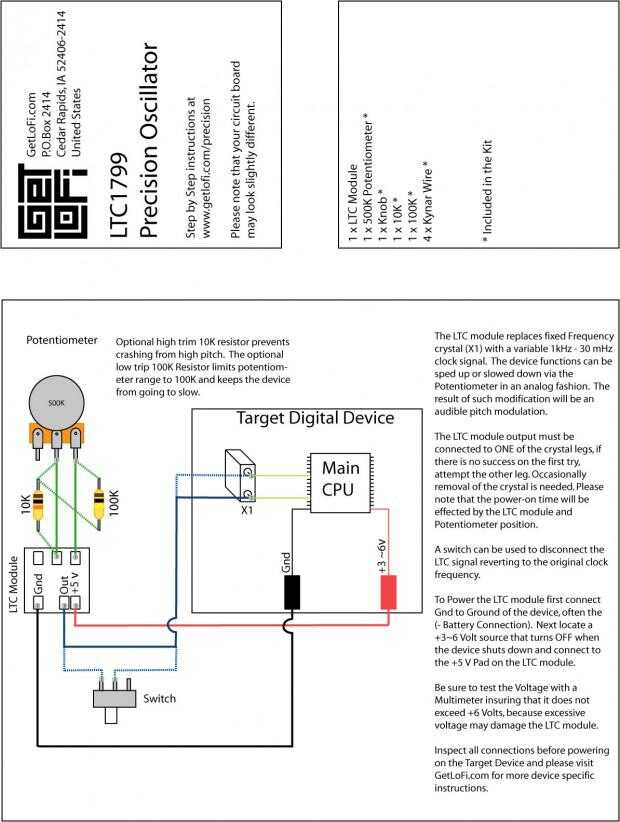

El Mod de paso consiguió su rotura grande sobre en Conseguir Lo-Fi, donde un kit y
fueron escritos hace casi 4 años! Por supuesto desde entonces el Ministerio de defensa ha sufrido algunas leves mejoras, pero el diseño básico sigue siendo el mismo. En torno al todo poderoso LTC1799, un oscilador de precisión, el mod tiene como objetivo proporcionar una frecuencia de reloj ligeramente mayor o menor que el Gameboy correr más rápido o más lento, respectivamente. Usando un simple circuito el LTC puede producir ondas desde cualquier lugar de 1kHz a 33MHz y con un recipiente adicional podemos escanear aunque van permitiendo pin punto velocidad! Como se mencionó anteriormente, el LTC es super pequeño! Como es sólo en un paquete SMD y unos 4mm de largo, romper la lupa y vamos a empezar!
Lista de partes:
- LTC1799 *
- SOT-23 6 pines adaptador de baño*
- Ruptura de hombre encabezados
-Resistencia de 10K de
- condensador de 100nf (marcado 101/104)
- Potenciómetro de 500K (o menos)
- y por supuesto, alambre!
* Los enlaces te llevarán a una recomendación de 5pc set i esto porque, te puedo decir por experiencia, hay una buena oportunidad a arruinar el primer chip

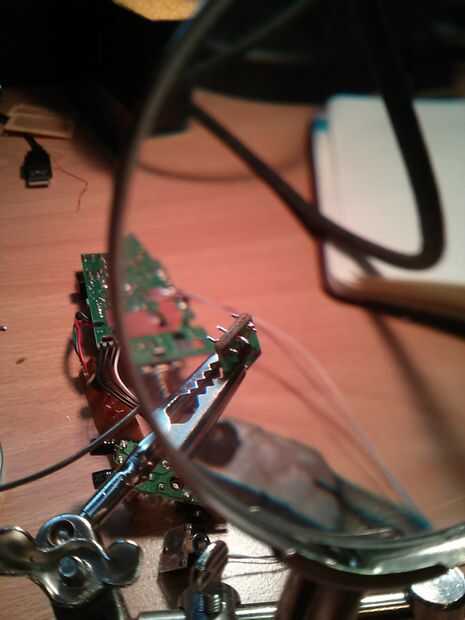

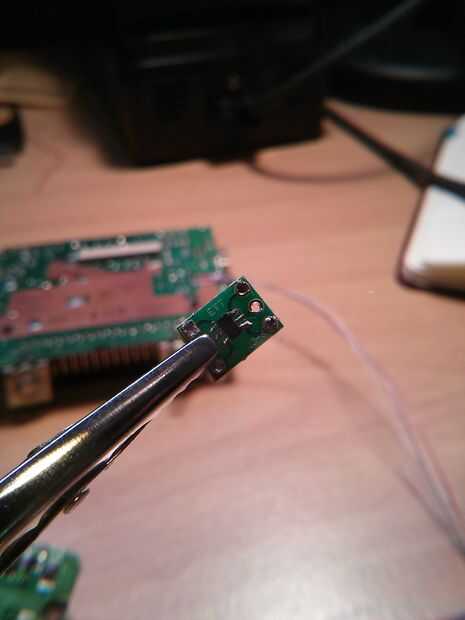

Bueno, después de haber adquirido todas las partes, empezar por el LTC1799 en el adaptador de la soldadura. al soldar SMDs la forma más fácil es uso un poquito de sticky tack, o algún tipo de pegamento, para mantenerlos aún. Luego aplicar sólo el más pequeño pedacito de soldadura y arrastre de la viruta. Este método, funciona diferente de soldadura de la fricción, como sólo vamos a ser de soldadura a un perno a la vez. Para aquellos de ustedes que son nuevos en SMD que suelda, como era, revisa este tutorial, es una gran ayuda! Es una buena idea comprobar sus contactos con un polímetro antes que continua-hace que todo se encuentra!

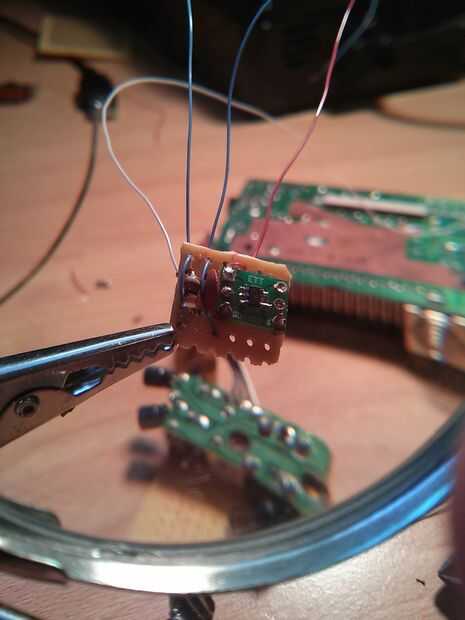

Una vez que el chip y la Junta han reunido entre sí, vamos a tener que dar este adaptador algunas piernas. En mi caso, utilicé izquierda sobre recortes de plomo, pero un jefe de algún tipo sería mucho más 'por el libro.

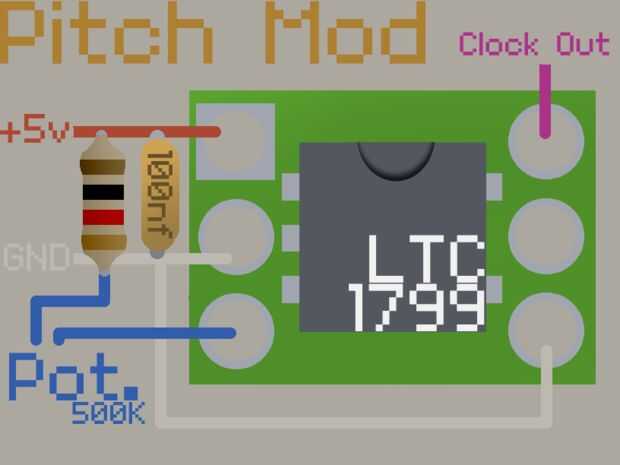

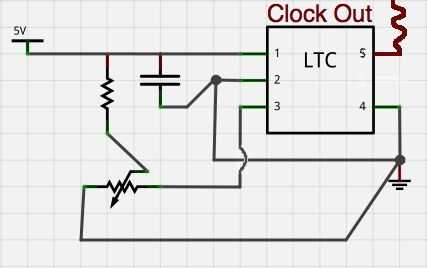

Compruebe el diagrama para un poco más claro cómo debe mirar el circuito, aunque cabe señalar que la tercera patilla del potenciómetro no está basada en este esquema, como en el esquema. De cualquier manera se trabajo, lo de puesta a tierra es sólo un poco más, como mencionado antes, 'por el libro.

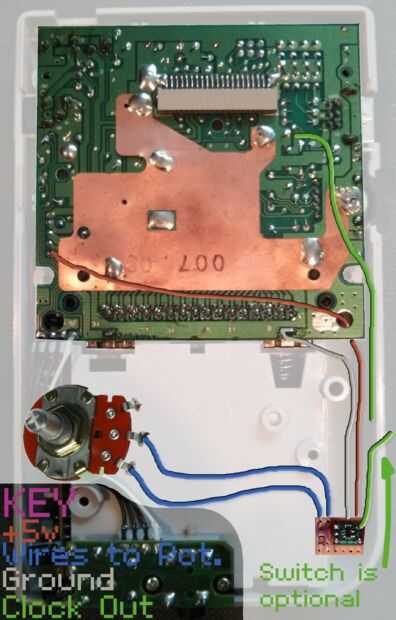

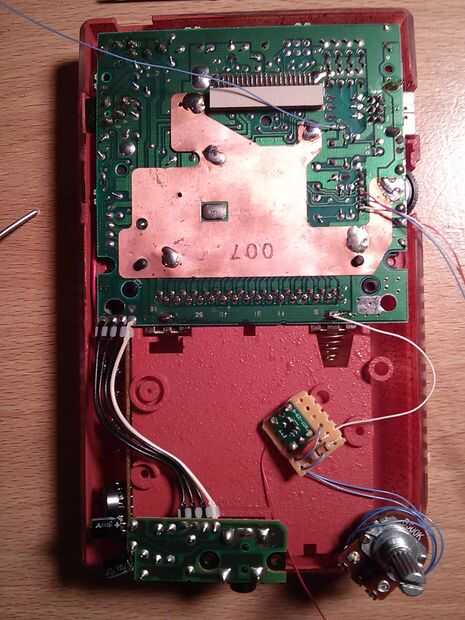

Una vez terminado el circuito, es el momento de soldar en su lugar! Se trata de la torta, como prestar atención y la soldadura para los cables de la derecha! Encontrar esos plomos en el diagrama de arriba! Cualquier + 5v y tierra punto funcionará, pero los dos se muestra se recomiendan para ahorrar espacio.

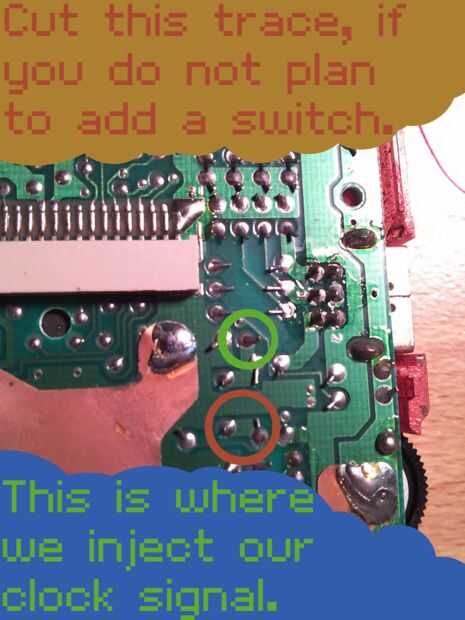

Aquí tienes a opción de añadir un interruptor! ¿quieres volver al reloj interno de gameboy? ¡No hay problema! simplemente coloque un interruptor entre el reloj de la señal! Si no vas a ad un interruptor, podría ser una buena idea cortar el rastro que conecta el oscilador interno, que también está en la foto. Si está añadiendo un interruptor - no corte esto!

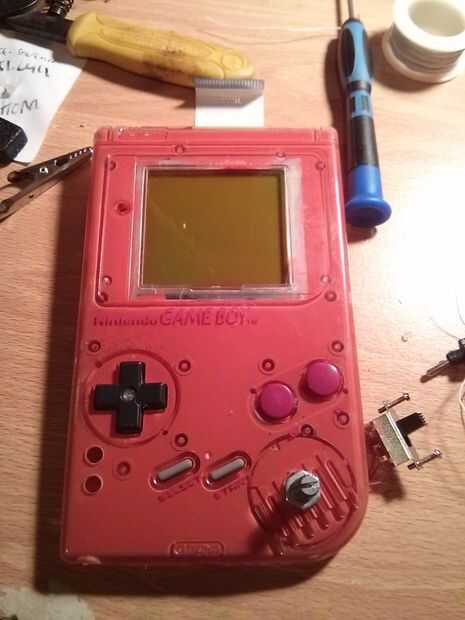

Una vez que haya terminado de conectar todo, vuelva a conectar la pantalla y darle una oportunidad!
¿Funciona?
Si no, no se preocupe! Compruebe que todas las conexiones en primer lugar, asegúrese de que nada está suelto/cortocircuito. Si todo se ve bien, compruebe el circuito, asegúrese de que tienes todo atado con alambre como en el esquema. Si todavía tienes un circuito defectuoso, pruebe a cortar la traza, y solamente después de eso, si todavía no tiene suerte, debes volver al comienzo y reemplazar el LTC1799.

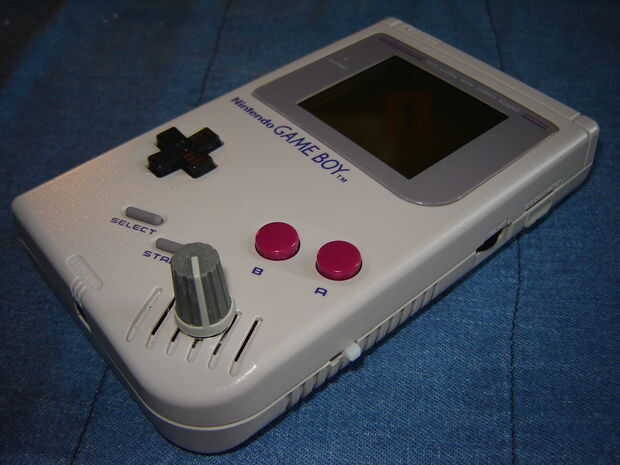

Pero si te funciona: impresionante trabajo! Éste puede ser difícil de conseguir trabajo en su primer intento-¡ estoy impresionado!
