Paso 13: Arduinoboy
Creado por Trash80 (que puede recordar de la Prosound mod), el Arduinoboy fue diseñado como una manera fácil de integrar control de MIDI a DMG, bolsillos y colores por todas partes! Desde su creación se han sido muchos estilos diferentes, algunos de los cuales son incluso internos! Aquí usted encontrará que la 'Verdad' sobre todos ellos y espero armaron uno tú mismo!

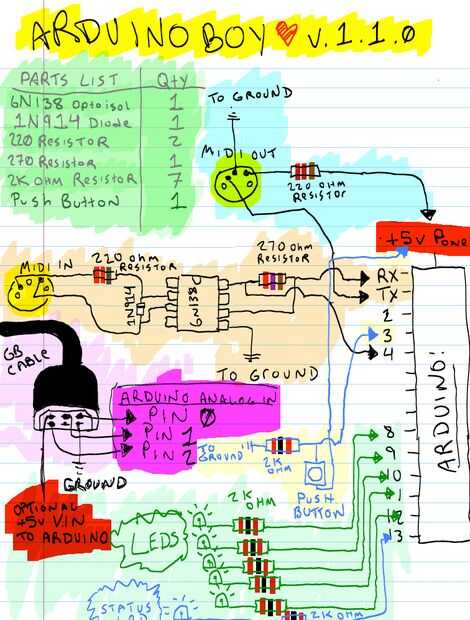

Aunque el todo en una gráfica (preparado por Trash80 mismo) arriba te dice todo lo que necesita, le permite romper un poco, para conocer mejor y conseguir el edificio!
Así.
Lista de partes:

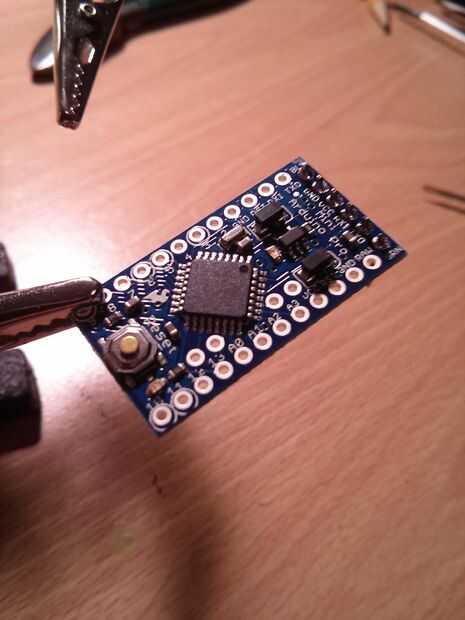

- Arduno! (Uno es recomendada - Mini Pro si va a ir interno!)
- Optoacoplador 6N138
- Diodo 1N914
- Resistencias de 220 x2
- Resistencia de 270
- Resistencias de 2 K x7
- Botón (cualquier empuje momentáneo funcionará!)
- Cable de enlace DMG *

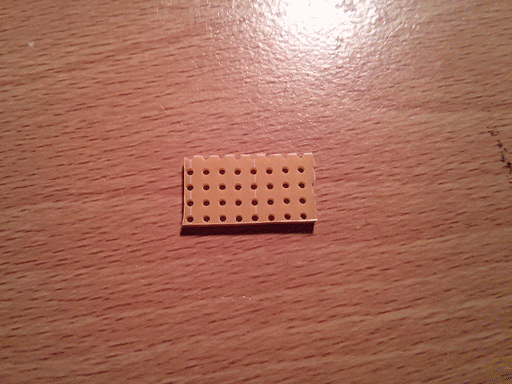

- Junta de PCB/Perf
* Montes internas no requerirá esto!
Ahora que ya tenemos nuestras piezas, se trata simplemente de seguir el diagrama! Personalmente me gusta pedazo hacia arriba, doy algunas piezas bastante un grande!
Comienza por crear circuito-soldadura del optoacoplador en el chip, seguido por el diodo, entonces las dos resistencias, luego fije los cables eran necesarios, para vincular a ambos el puerto de MIDI y de nuevo a Arduino. Uno abajo!

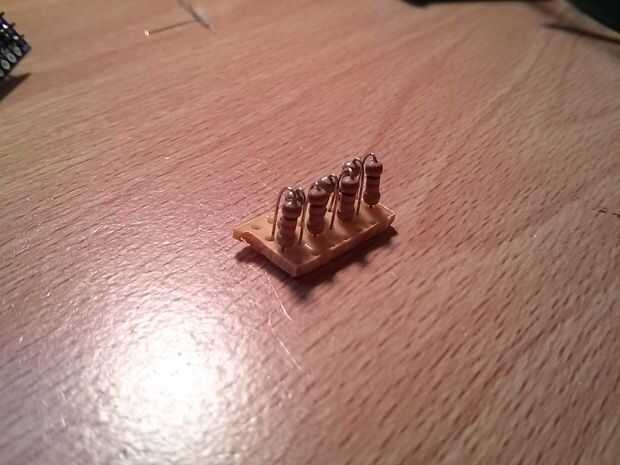

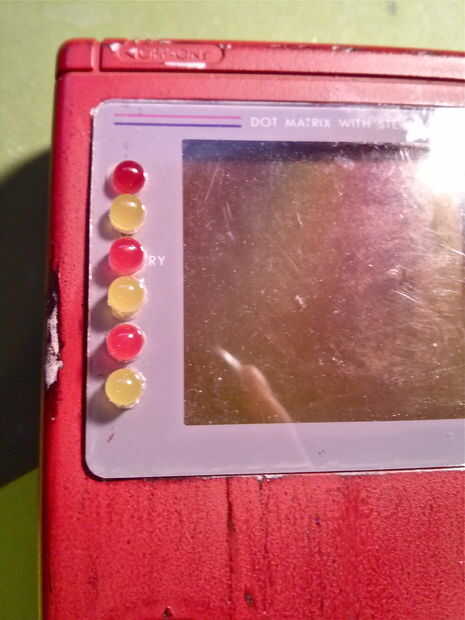

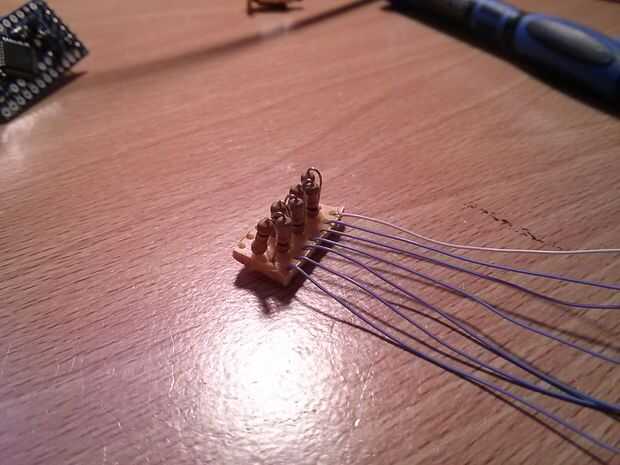

Ahora vamos a empezar alineando todas las resistencias, aquí se puede ver soldado siete en una fila-seis de los cuales se utilizarán para los LEDs, el otro para el botón. Uno su forrado hasta, en algunos cables de la soldadura, le coloque LED, soldar a la Arduinoonce más, y eres set! Segunda parte hacia abajo!
Ahora vamos a cable MIDI out-sólo un simple resistor y algunos juegan en el Arduino. Bien hecho-estamos casi terminados!

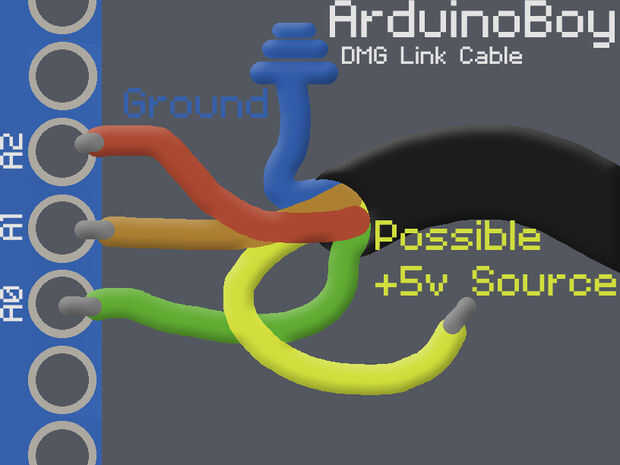

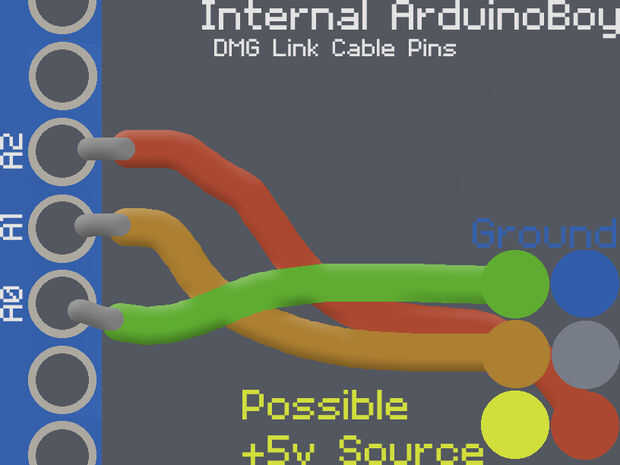

Por último lo atribuimos todo a o DMG o el Cable Link, de cualquier manera, creado diagramas para ambos! Son un poco más claros que la principal, así que asegúrese de tomar un pico!
Ahora que hemos establecido todo-por qué no darle un ir! Descargar mGB y flash a una clavija de carro en tu Gameboy y atasco hacia fuera!
Si tienes problemas no se preocupe! Compruebe que está cableado. Comprobar que no tienes diafonía o pantalones cortos! También comprobar que tienes la última versión de mGB, y que está trabajando adecuada! Todo, Arduinoboy problemas pueden ser específicos, así que por favor, si usted está teniendo problemas, comentarlos siguientes! Sólo usted puede ayudar a otra persona, con el mismo problema, hacia fuera!
Para otro punto de vista sobre cómo construir un Arduinoboy, consulte instructivo aquí de scienceguy8!
Para todas sus necesidades de software (mGB) y más información sobre el mod, revisa la página de trash80 aquí!
