Paso 7: Conseguir sus pies mojados: Prosound
Descubierto por Trash80 y trajo a la vida por una comunidad ansiosa de entusiasta del Gameboy, lo que originalmente fue llamado la línea hacia fuera Mod trajo un bajo mucho más vibrante y un sonido limpio de la Gameboy promedio puenteando el it interno del amp Pro. ¿Sabe usted cómo obtiene distorsionado algunos audio si lo juegas altavoces así que aunque algunos baratos? Que algo está pasando aquí! Saltar sobre el amplificador, que podemos perder algo de volumen, pero el sonido es mucho mejor. Este 'salto' se hace tomando el plomo o bien directamente antes o después llega el potenciómetro de volumen y el cableado directamente a una entrada de extranjeros, o a la toma interna de la Gameboy.
Lista de partes:
- Alambre (22-30AWG recomendado, cualquier alambre fino hará aunque!)
- Jack stereo *
* No puede ser necesaria si usted planea usar al conector interno
(Por supuesto también necesitarás una soldador/soldadura, pero supongo que ya sabes)

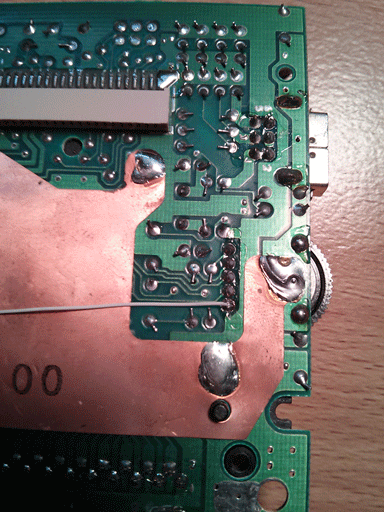

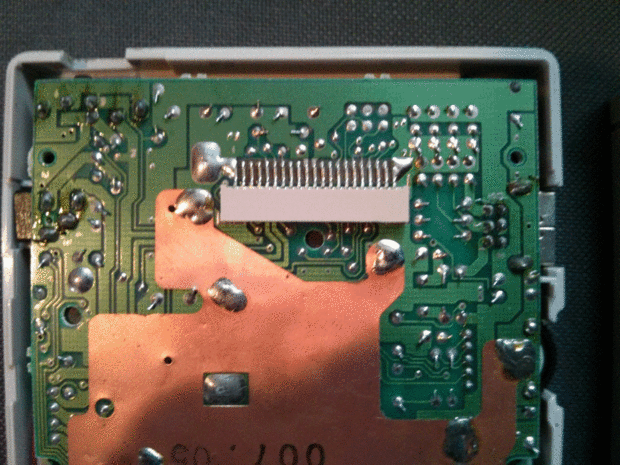

Ahora, usted ha notado que he mencionado había algunas maneras diferentes de cableado esto, y a hablar en sólo un segundo, pero primero, vamos a echar un vistazo a nuestra tabla (que te faltaria mirar el tablero trasero para esto). Uso la primera imagen como referencia a los cinco plomos del pote de volumen.

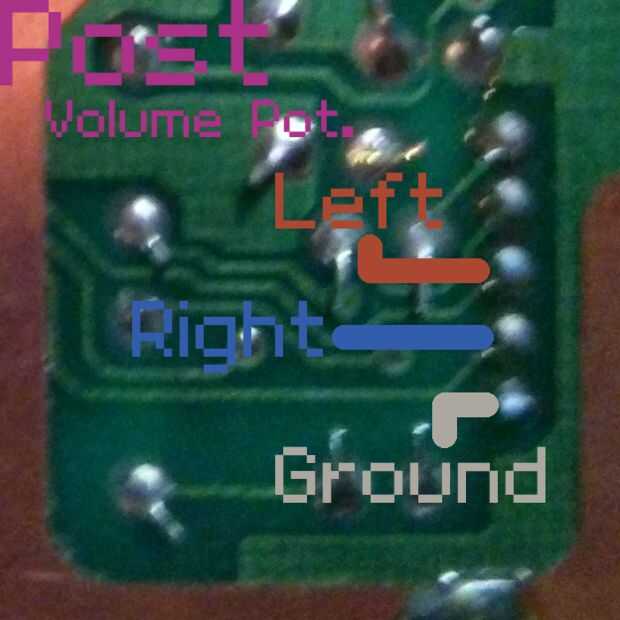

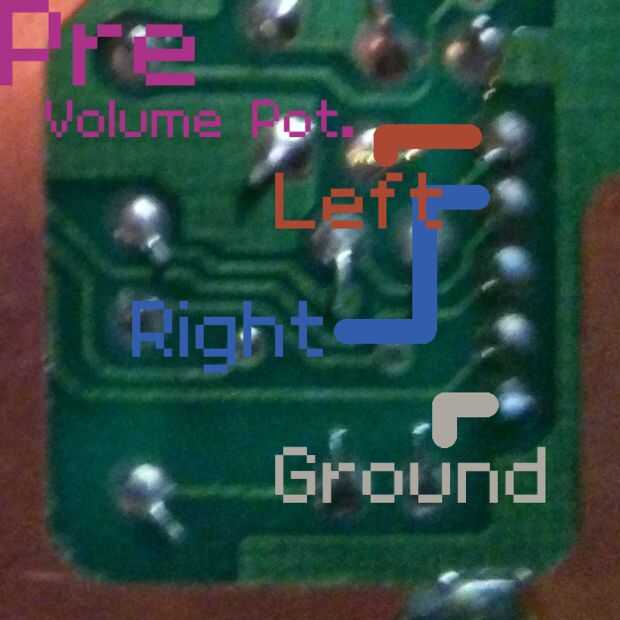

¿Desde aquí tenemos dos opciones-no queremos tomar el audio después de que ha procesado aunque la olla? O ¿queremos que el sonido crudo? En todos honestamente, a menos que usted está planeando enrutar el audio aunque algo (su propio amplificador, por ejemplo) no hay ninguna razón para tomar antes de la olla. El método de 'Post' también permite subir/bajar el volumen con la olla - como utilizando el construido en el jack de audio!
Asegúrese de quitar las baterías antes de que empezar a soldar!
(Si olvidas, no es el fin del mundo, sólo una de esas cosas de seguridad!)

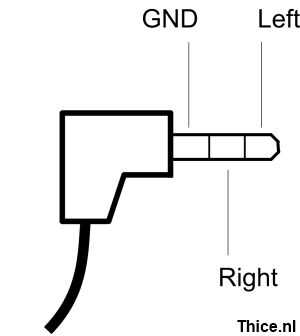

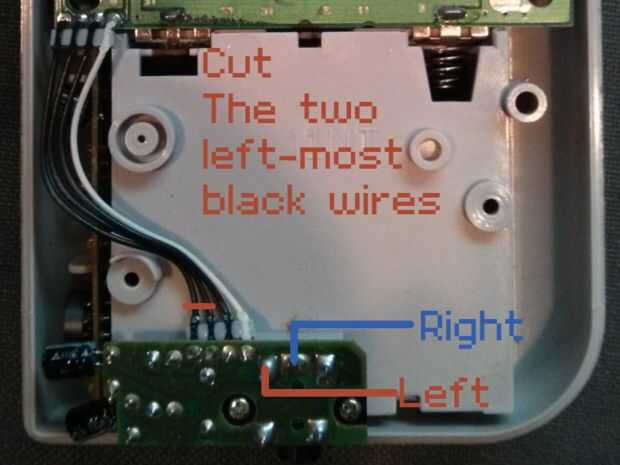

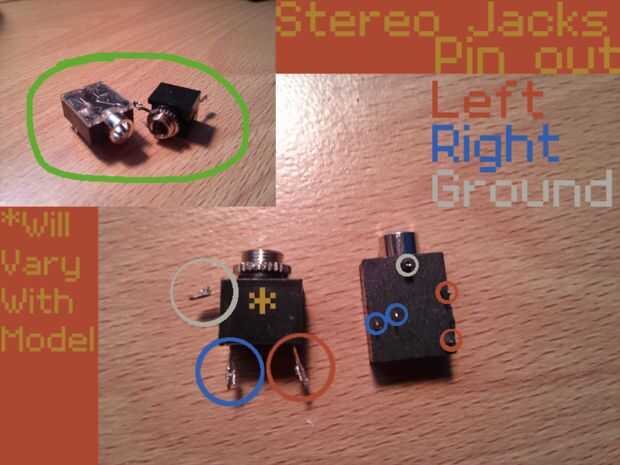

Desde allí es sólo una cuestión de los tres alambres de soldadura y enganche a tu gato nuevo! A continuación se muestran diagramas pin outs para algunos jacks stereo común, así como el conector interno. Recuerde que si utiliza al conector interno, desea a todas las otras conexiones, consulte la fotografía para ver a qué cables debe cortar. (Si no ves el pinout que necesitas, mira el diagrama que muestra un cable estéreo y utilizar para ayudarle a entender)
¿Una vez que esté listo, mezcle en algunas baterías, un juego y enchufe su ' teléfonos (no necesitas conectar la pantalla a)-funciona?
Si es así: impresionante! ¡ Felicidades!
Si no funciona, o suena granulada, no se preocupe! Chequeen sus conexiones! Tal vez que tienes algunas juntas frías, solo tocarlo un poco, intente sostener te soldar pistola sobre los contratos más, crear una mejor articulación y revise de nuevo!
