Paso 4: Controlar el LED

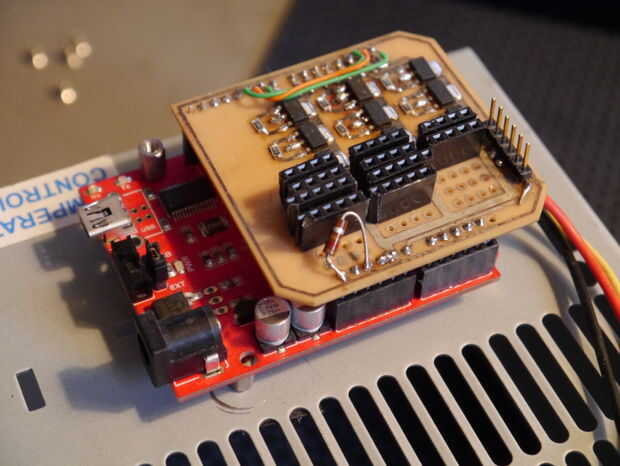

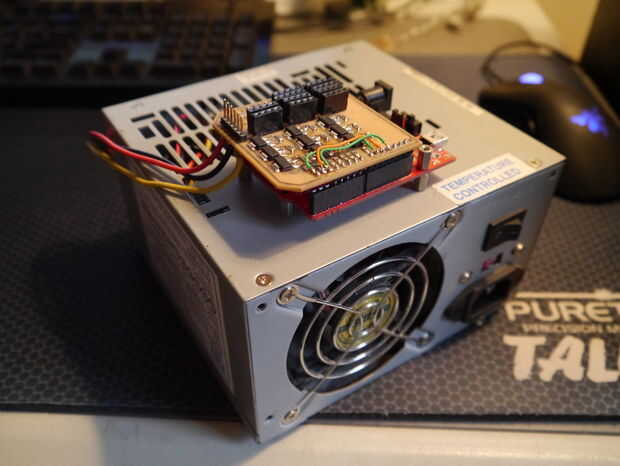

Para configuraciones más avanzadas puede controlar las luces con un microcontrolador. Este es el método que utilizo, pero mi escudo no está listo para la documentación. Sin embargo, puedo, posteo el ICs de poder usar y diagrama de un circuito básico en caso de que alguien quiere hacer su propio controlador.
Estos IC de potencia es mi favorito para la conmutación de 12v con 5v. Están diseñados para uso automotriz, ayuda PWM, puede manejar un montón de amperios a 12v y se han construido en fusibles para evitar que nada malo de happeneing. Si cruzar algunos cables y corta ellos que simplemente dejará de llevar a cabo hasta que se quita el problema.
http://www.Mouser.com/search/productdetail.aspx?R=BSP75NTAvirtualkey52230000virtualkey522-BSP75NTA
Estas energía ICs tienen tres pernos: origen, drenaje y en. MOSFETs tienen una fuente, desagüe y puerta. Sólo pretende es puerta y usted puede utilizar éstos como mosfets pero con menos matemáticas. T
Todas las tiras de LED que he comprado han sido ánodo común. Esto significa que hay una línea positiva y tres terrenos, uno para cada LED. Así, si diseñar tu propio circuito Asegúrese que es conmutación motivos.

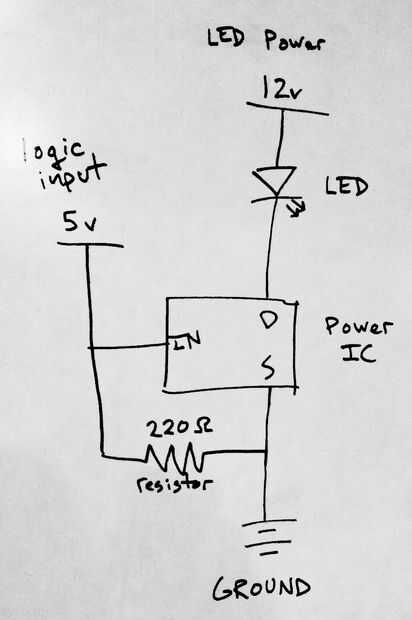

El esquema adjunto es un circuito básico que puede utilizar para activar un canal de una tira de LED con una línea de lógica de 5v. Si usted quiere hacer una tira RGB que tendrás que repetir esto tres veces, una para cada canal.
