Paso 2: El módulo de la entrada-salida

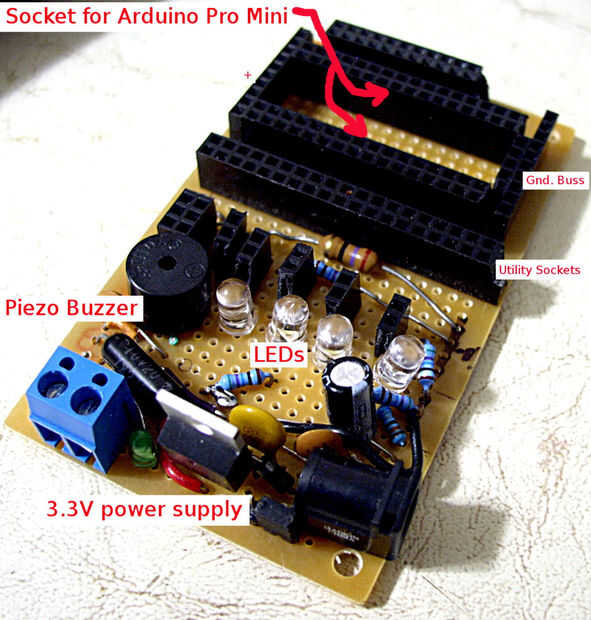

Nuestra HacqueBoard ofrece una versátil I/O (entrada/salida) módulo, que contiene filas de toma, múltiples LED, un zumbador piezoeléctrico y un 3,3 voltios, 1 amperio de corriente. Esto facilitará la colocación varios sensores, componentes y periféricos para el tablero de la CPU, mediante puentes.

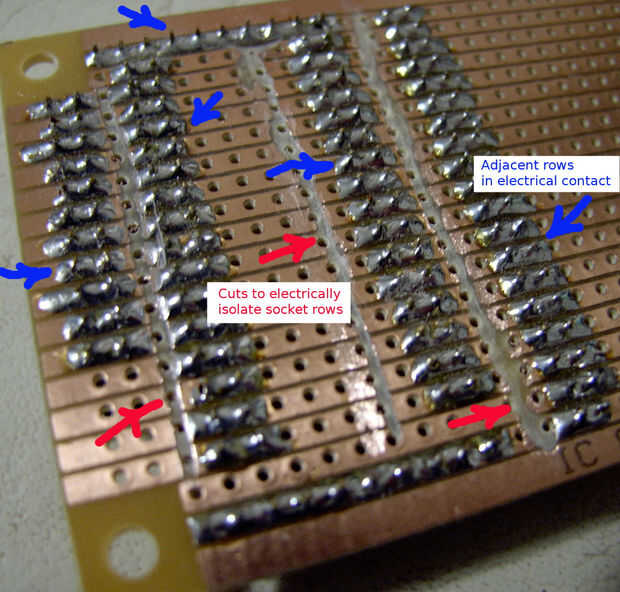

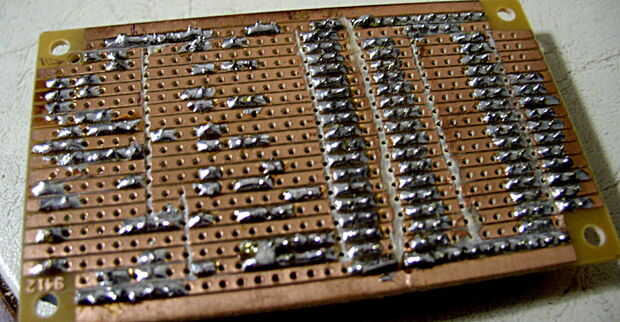

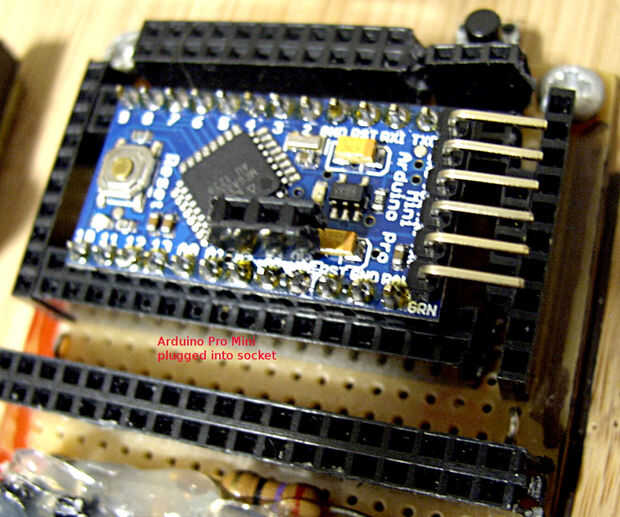

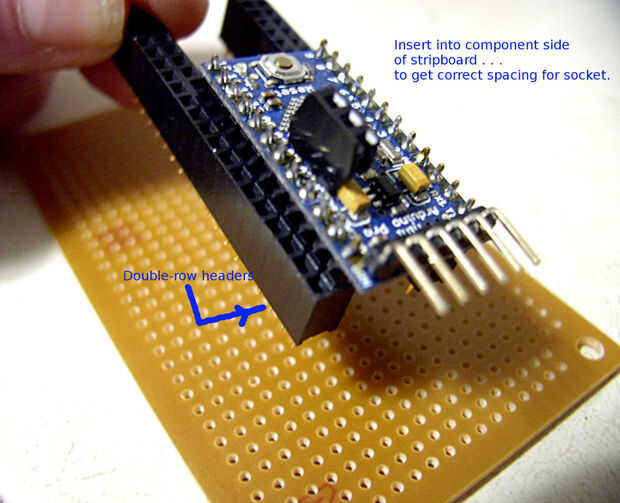

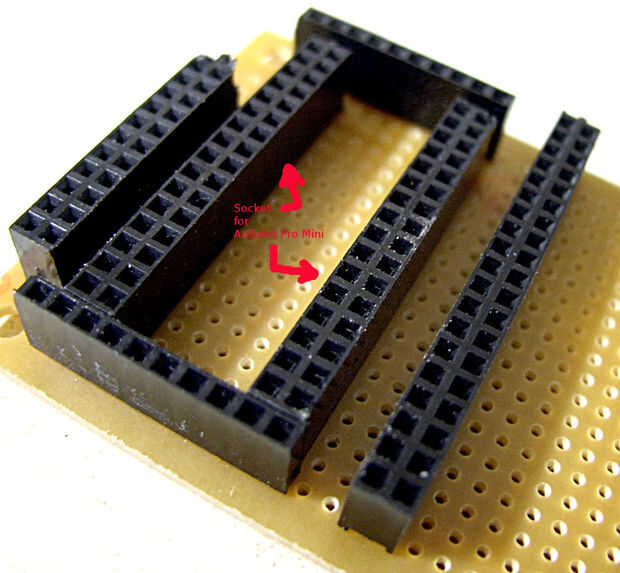

La base de sección de la Junta Directiva incluye dos dobles filas de encabezados femeninas, espaciadas para conectar un módulo Arduino Pro Mini (3.3v). También hay doble filas de zócalos para otros fines. Observe que pines verticalmente adyacentes en hileras dobles están conectados del lado de la soldadura de la Junta, de modo que un cable de puente junto a un pin del componente está en contacto eléctrico con eso Perno (véase la pictórica). Utilizamos una herramienta rotatoria con una cabeza de fresa para cortar a través de rastros en el lado de soldaduras de la placa.

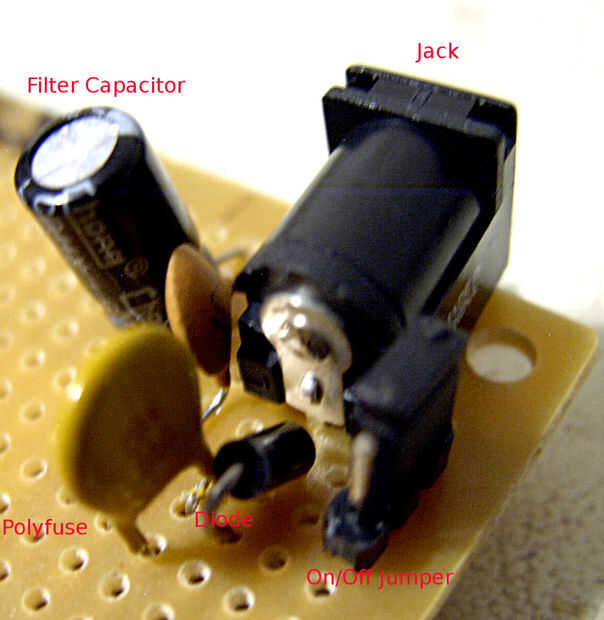

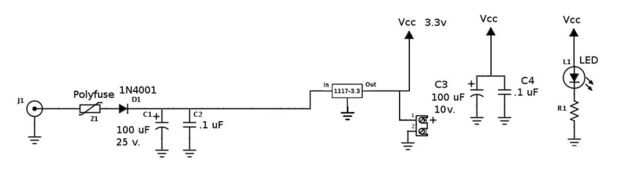

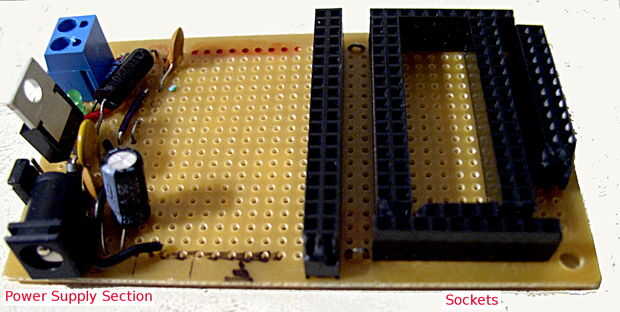

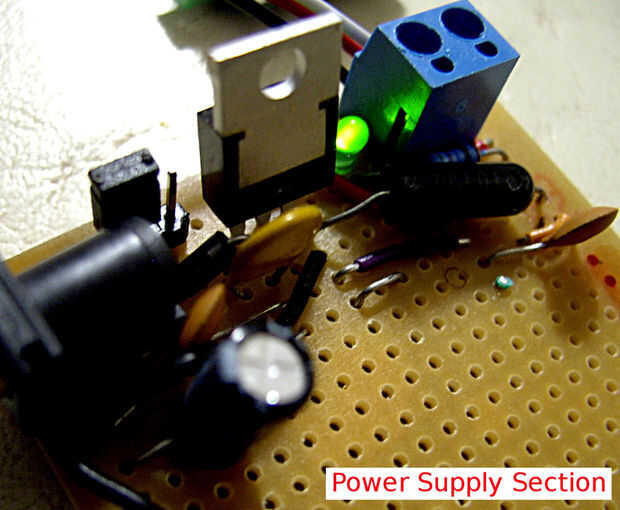

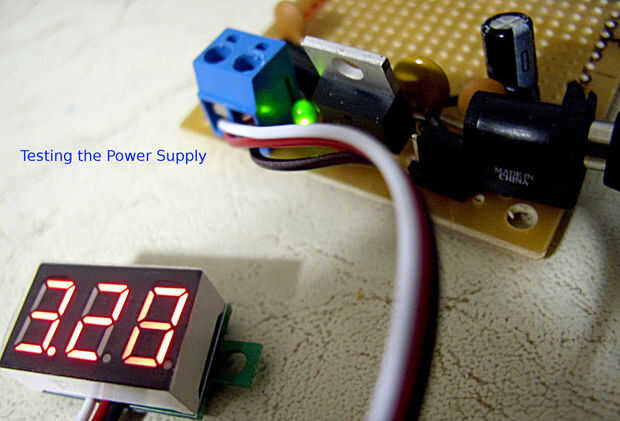

En la parte inferior de la entrada-salida módulo es un 3, 3V de alimentación (ver esquema y pix). Por supuesto podríamos ha adquirido un ready-made 3.3v de la fuente, pero ya que es un Instructable, en lugar de un "Purchaseable", preferimos construir nosotros mismos, desde el principio.

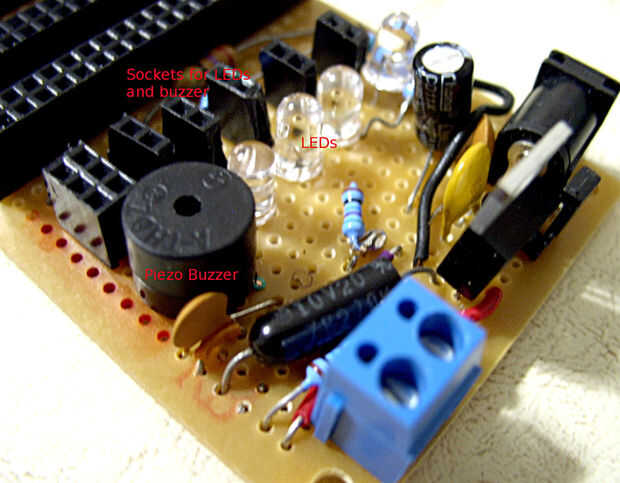

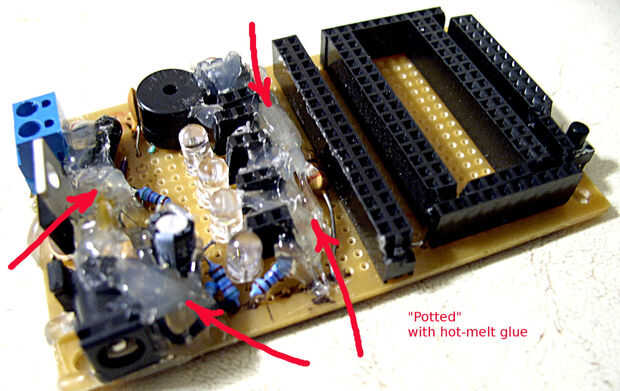

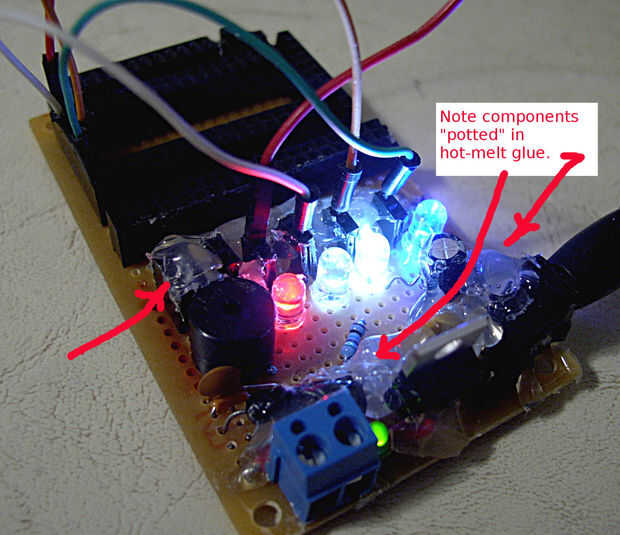

Y luego tenemos un surtido de LEDs de color y un zumbador piezoeléctrico en el centro del tablero. Cada LED tiene una 1K resistencia de limitación de corriente de ohm conectando el buss de tierra y un enchufe hembra-encabezado para conexión. El timbre tiene un resistor limitador de corriente 49 ohmio y el propio zócalo. Algunos de estos componentes, especialmente las tomas de la cabecera, son frágiles, por lo que nos hemos "potted" les en caliente-derrite el pegamento. Esto hace que el módulo de la entrada-salida menos estéticamente agradable, tal vez, pero mucho más robusto.

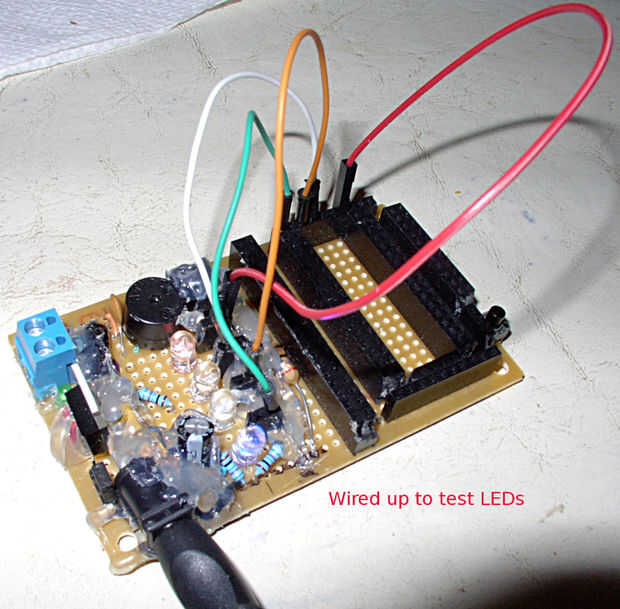

Vamos a probar la Junta mediante el suministro de alimentación a la toma de entrada de energía, luego puentear los LEDs el buss de Vcc. ¿Enciende? Buena. Ahora, intente puentear el zumbador piezo a Vcc. ¡ Ay, que fuerte!
