Paso 3: Montaje de la pantalla
El primer módulo se montará en nuestra placa base, la tabla de cortar de bambú--es el ingenioso $30 7" HDMI pantalla comprado en eBay. La esquina superior derecha es un lugar conveniente para la pantalla y la tarjeta de conductor se monta directamente debajo, conectado por un cable de cinta. Esto le permitirá una cómoda línea de vista a la pantalla, una vez que averiguar cómo proporcionar un ángulo de visión adecuado, en un paso posterior.

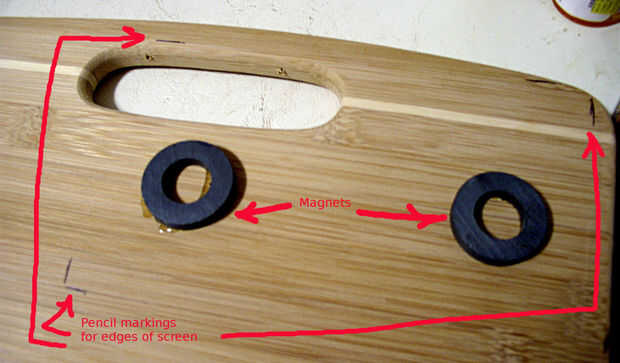

Como ocurre, este modelo en particular la exhibición tiene un metal nuevo, que nos permite montar por medio de un par de imanes de disco plano. Afortunadamente, los imanes, no interfieren con las características eléctricas de la pantalla. Si usted sucede tener una pantalla tipo sin un metal nuevo, hay una alternativa que discutiremos más adelante en este paso del método de instalación. Cemento de contacto o utilidad bien pega el imán a la placa base, dentro de las marcas que hemos dibujados en la posición de la pantalla.

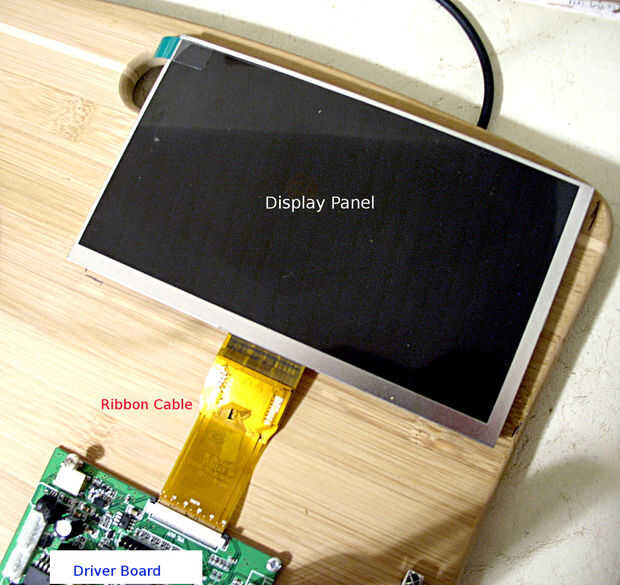

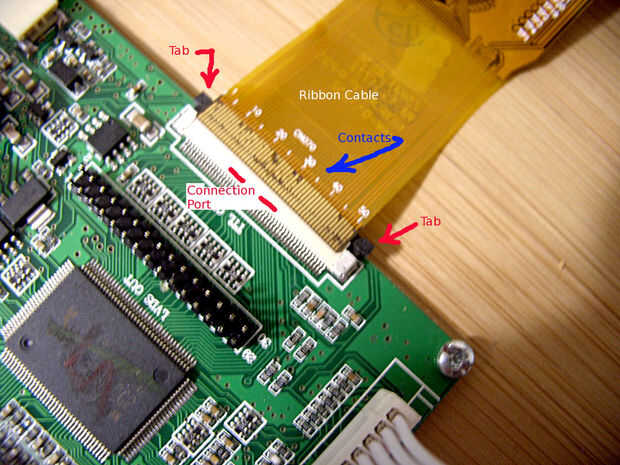

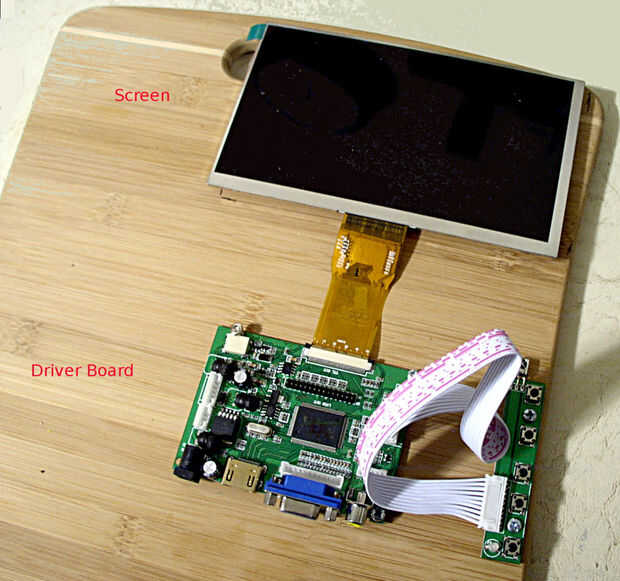

Cuando se haya secado el pegamento debajo de los imanes, podemos colocar la pantalla sobre los imanes y moverse suavemente a la posición correcta (trazada de antemano). A continuación, tenemos que conectar el cable de cinta de la pantalla al puerto correspondiente en el tablero del conductor. El puerto dispone de una ficha pequeña que necesita ser tirado abierta. Cuidado! Esto es una operación delicada. Ahora, inserte con cuidado el cable de cinta de la pantalla en el puerto, con la brillante fila de contactos hacia arriba (ver imagen). Sólo pasará en unos pocos milímetros. Finalmente, empuje la pestaña detrás hacia adentro para bloquear el cable.

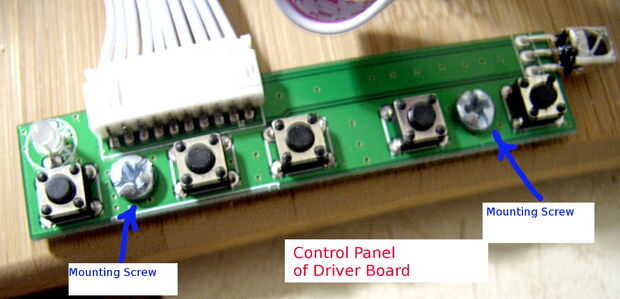

Suavemente estire el cable plano, para colocar el tablero de conductor debajo de la pantalla. Se estampará la tarjeta de conductor con tornillos para madera por los agujeros de montaje a la placa base de bambú. Asimismo, el panel de control pequeño, conectado a la tarjeta de conductor con un cable de cinta acanalada, se conecta a la placa base con tornillos.
* * *

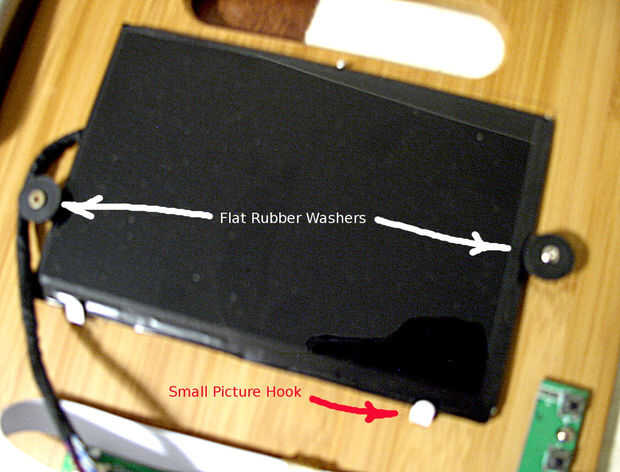

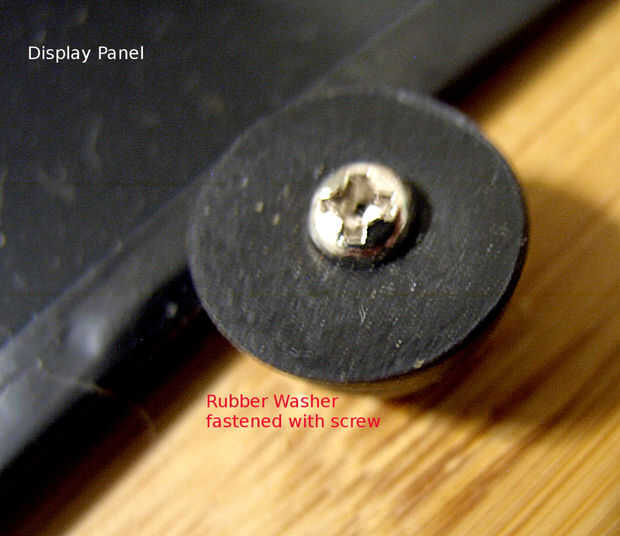

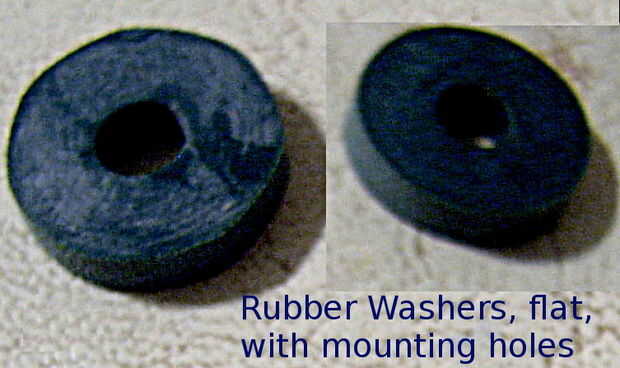

Sí, pero ¿qué pasa con los que muestra falta un metal forro? Los imanes no son útiles para la fijación de estos bebés. Afortunadamente, hay una estrategia alternativa para este tipo de pantalla. Usamos las arandelas de goma plana, del tipo que venden en el Departamento de fontanería de ferreterías para la fijación de grifos con fugas. Podemos atornillar a la placa base, en el lado de la pantalla, para que las arandelas superponen los bordes del panel. La presión suave de la goma mantiene el panel en su lugar a la izquierda y la derecha. Y, convenientemente, las arandelas tienen un agujero en su centro para los tornillos. Para sostener la parte inferior del panel, podemos utilizar anzuelos de cuadro pequeño de metal. Un par de estos evitar el panel se deslice hacia abajo. Consulte el último par de fotos, arriba.
