Paso 4: Tablero de CPU plataforma de montaje

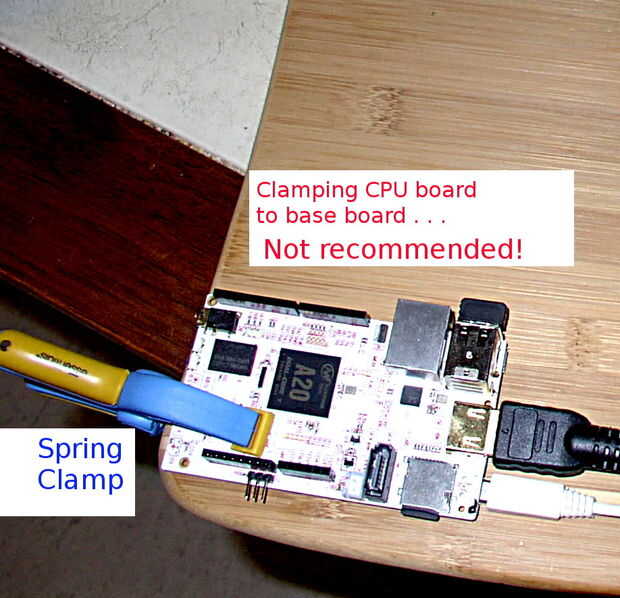

Necesitamos una forma para montar placas de procesador en la placa base. Primero experimentamos con el uso de una abrazadera de resorte para sujetar la placa a la placa base. Esto es fácil y se presta a cambio rápido de placas en el procesador, pero corre el riesgo de agrietamiento o dañar delicada electrónica en la Junta. Definitivamente no se recomienda!

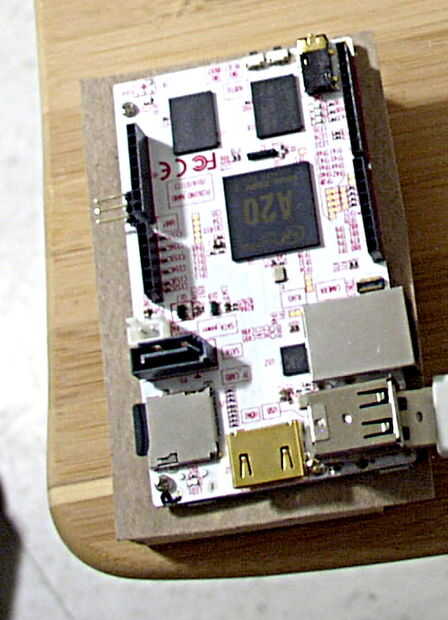

Una mejor manera es utilizar un bloque de madera como un montaje. Un bloque de 2 "x 4" x 1/2" madera de pino proporciona una plataforma que se acomode a la mayoría de variedades y tamaños de los tableros de tipo común de Frambuesa Pi . Este localizará en la esquina inferior izquierda de la placa base. Esto hace que sea conveniente para conectar un cable HDMI a la tablilla de anuncios, así como proporcionar acceso a los otros conectores y puertos de la placa.

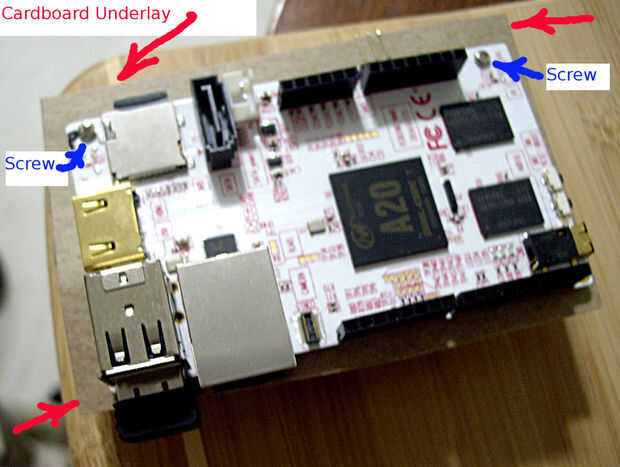

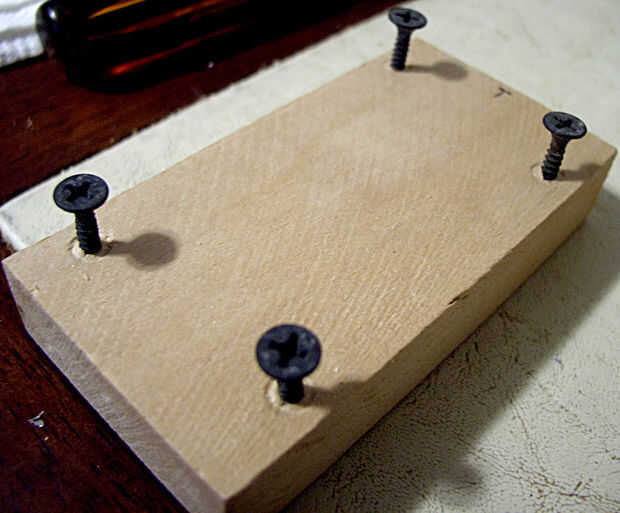

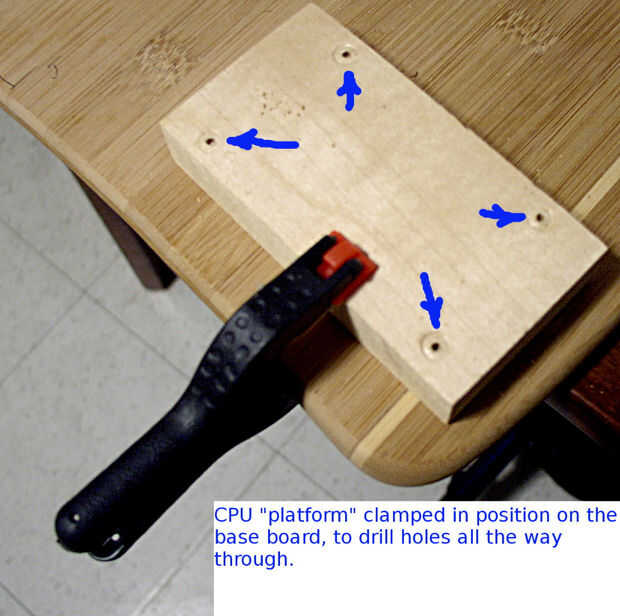

Sujete la placa montaje de bloque en su lugar. Taladro todo el camino a través del bloque y aproximadamente a mitad de camino en la placa base, usando algo parecido a una 1/8" del pedacito de taladro. Ahora, fácilmente podemos atornillar en los tornillos para madera cabeza plana que sostenga el bloque en su lugar. Atorníllelos en Ras o un poco debajo de la superficie de la madera. Porque la madera de pino es tan suave, probablemente no es necesario avellanar los tornillos. En cualquier caso, usamos una arpillera de cartón fino para aislar la parte inferior de la placa de contacto accidental con las cabezas de los tornillos expuestos (ver foto).
Una placa típica tiene una serie de agujeros para tornillos pequeños. Sin embargo, tornillos pequeños para madera también se encajan en estos agujeros, y esto hace posible sujetar cualquier tablero de CPU a la "plataforma de madera." Si es necesario, la plataforma del bloque de la madera sí mismo se puede substituir fácilmente, si hay demasiados agujeros en él después de tablero múltiples intercambios.
