Paso 5: El resto de los módulos
Es hora de añadir los otros módulos a nuestra placa base. Tenemos bienes raíces tan libre, y sería una pena no usarlo!

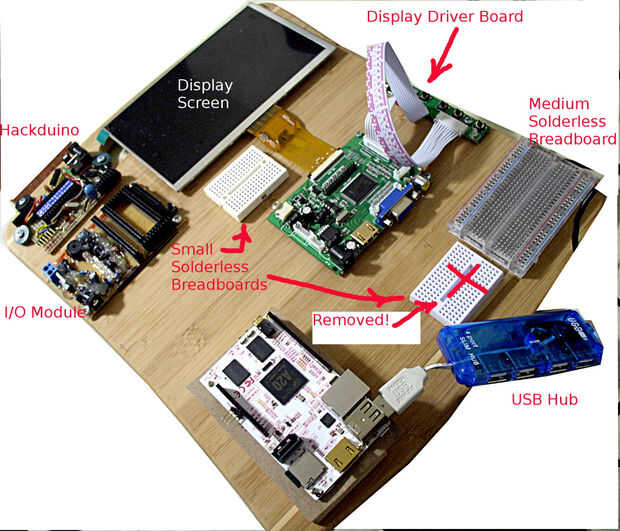

En la esquina superior izquierda, hay espacio para una placa Arduino de 3,3 voltios o un Hackduino a la medida. Funcionando a 3,3 voltios, elimina la necesidad de desplazadores de nivel cuando la conexión a la tarjeta de procesador principal. Podemos montar el Hackduino con tornillos, o, si es necesario, usando el método de la arandela de goma se discute en un paso anterior.

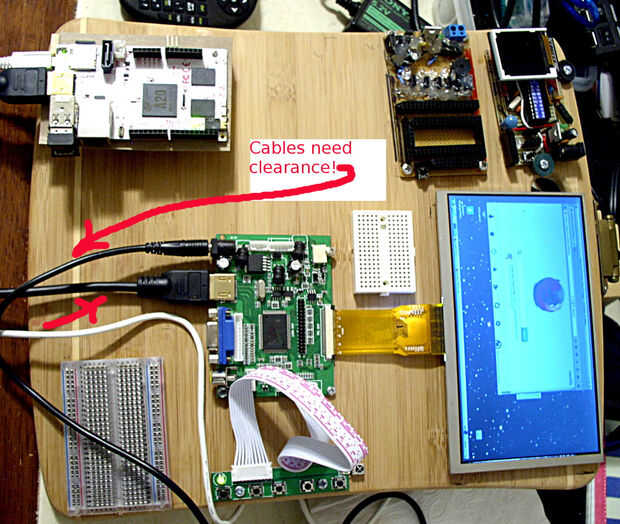

Debajo de la pantalla y el tablero de su conductor, hay suficiente espacio para un mini protoboard sin soldadura. Y, en la esquina inferior derecha de la placa base podemos colocar una placa sin soldadura mediana. Ambos de estos Monte firmemente exponer la capa adhesiva debajo y presionando hacia abajo firmemente en lugar. Había colocado otra mini protoboard a la izquierda de la mediana, pero, como resultó, bloqueó el acceso a la toma HDMI de la Junta de controlador de pantalla. Esta placa tuvo que ser quitado. En vivo y aprender.
Se muestra en la foto de arriba es un concentrador USB azul pequeño conectado a la placa. Yo había brevemente permanentemente de montaje en la placa base, pero habitación hacía un poco apretada, y de todos modos no tenerla montada dio más flexibilidad, ya que algunas placas de procesador no requieren un centro adicional.
Bien, hemos casi terminado, a excepción de un par de pequeños detalles.
