La hélice de vuelo Cool Super (4 / 9 paso)

Paso 4: Construcción del apoyo y del perno de lanzamiento

Después de que el patrón se remonta al aluminio está listo para ser perforado y corte.

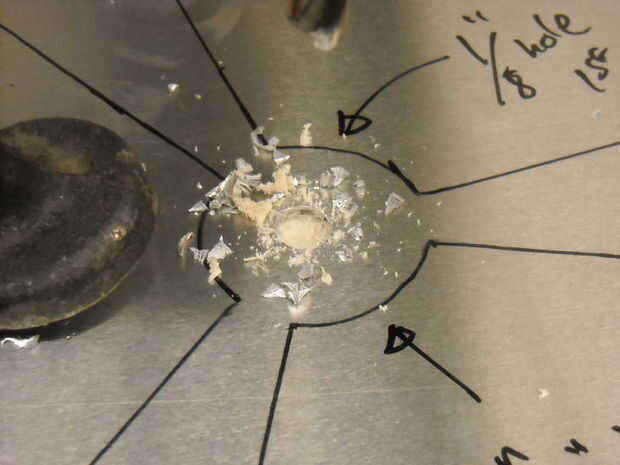

Creo que es mejor hacer el agujero en el centro antes de cortar el perfil. Hace más fácil y más seguro de la abrazadera. Empieza con un punzón, perfore un agujero pequeño 1/8" de un agujero de 9/32". Archivo de todos los bordes. Uso del orificio de 9/32" porque es un poco pequeño... Esto permite un ajuste fino por presentación lejos del orificio hasta que el perno de lanzamiento cabe firmemente.

Usar la aviación unas tijeras para recortar el perfil de apoyo... los niños encuentran fácil de usar que las tijeras de metal liso.  Utilice una lima para limpiar todas las rebabas y bordes afilados. Consulte la siguiente sección sobre la seguridad de apoyo!

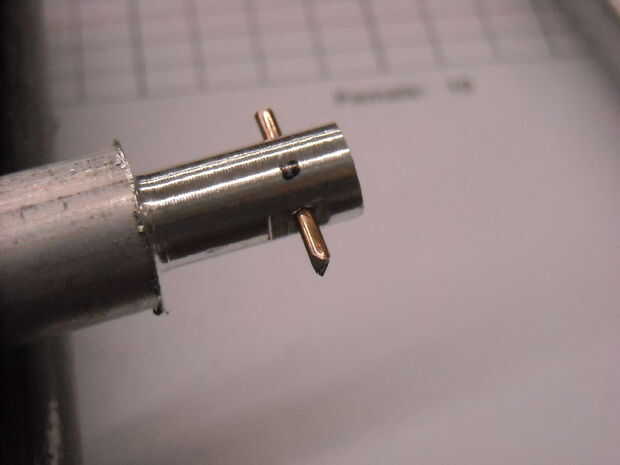

Es muy fácil realizar el perno de lanzamiento... Agarra la pieza de 5/16" varilla de aluminio, archivo un pequeño punto plano en el lado donde el agujero. Punzón y perfore un orificio de 1/16" a través de la pieza. Ajuste 1/2" largo pedazo de barra a través del orificio de soldadura de 1/16".  Encuentro más fácil perforar antes de cortarlo... facilita el aluminio de la abrazadera.

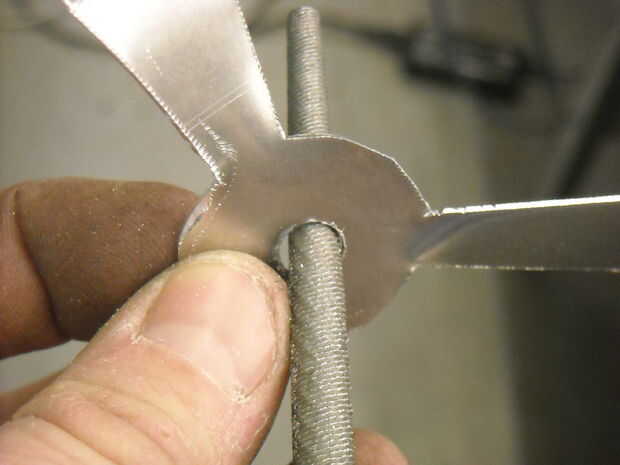

Cortar la pieza de modo que aproximadamente 1/4" de la barra a cada lado del agujero. Ensayo Coloque el pasador en el agujero de la prop... Los niños tendrán que presentar el agujero un poco para que se ajuste el perno. Lo hice para que la pieza se puede hacer para caber muy bien.

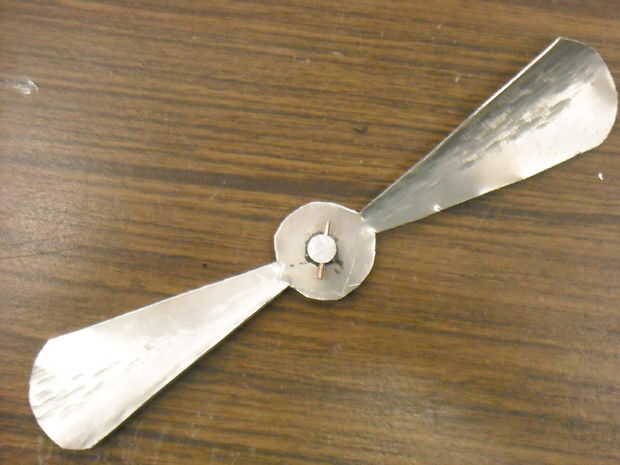

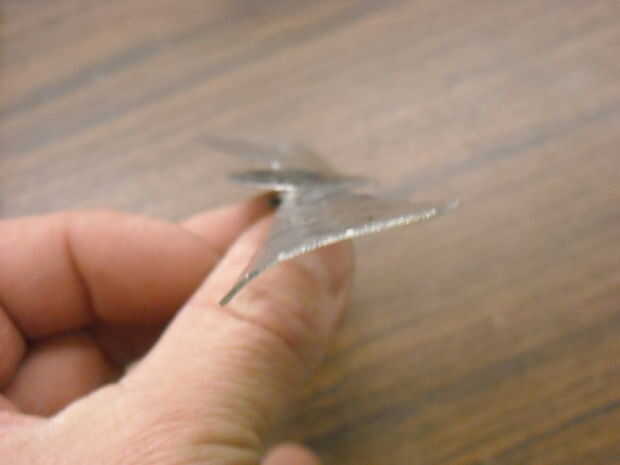

El apoyo de la forma que tiene ya sea en forma borde de salida (para crear elevación) o simplemente girar las palas de la hélice. Revisa las fotos. Esta es una gran parte para dejar de experimentar! encontrar que los estudiantes llegan a soluciones AMAZING.  Lo realmente importante es que las hojas se tuercen para que cuando la hélice gira contra las agujas del reloj pondrá en marcha el apoyo arriba y lejos... En la última sección tengo una hoja en establecer un experimento para medir lo que es el mejor apoyo de forma a utilizar.

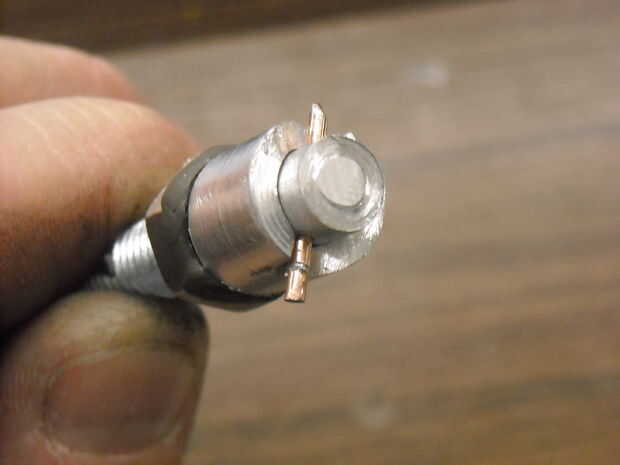

En la imagen se dará cuenta que se trabaja a máquina el perno de lanzamiento de un pedazo de varilla de 1/2". Usted puede hacer esto para los "niños de desafío" Part... que utilice un torno para girar una pieza de 1/2" a 5/16"...***

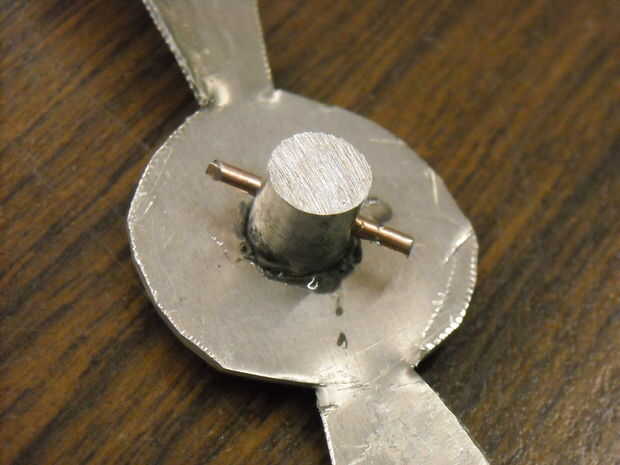

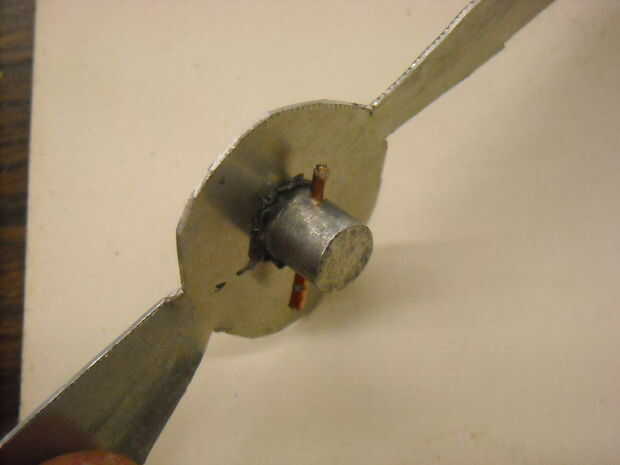

Una vez construido el apoyo y el pin, usar JB weld o algunos otros epoxi que trabaja para el metal y pegar el pasador en la prop. Asegúrese de que el pasador encuentra plana y no en un ángulo extraño.  Deje suficiente material para que el pasador de 1/16 tiene espacio entre el pasador y el apoyo. Mira las fotos para aclarar...
