Paso 1: Notas diseño
Antes de empezar en este proyecto hice una búsqueda de imagen google rápido de herramientas de finder de centro. Me acostumbré a la vieja escuela que se parece a un ángulo recto con un borde de 45 grados que sale. Afortunadamente encontré un diseño mejor y más elegante que me gusta mucho mejor.
Tiró encima de Inkscape, que es un editor gráfico de vectores como Adobe Illustrator o Corel Draw. No es gratuito, funciona en Linux, Windows y Mac. Es más pequeño para que se ejecute más rápido. Soy un artista de diseño gráfico profesional y prefiero utilizar Inkscape para la mayoría de los proyectos. Sólo de vez en cuando alguna vez necesito cargar Illustrator.

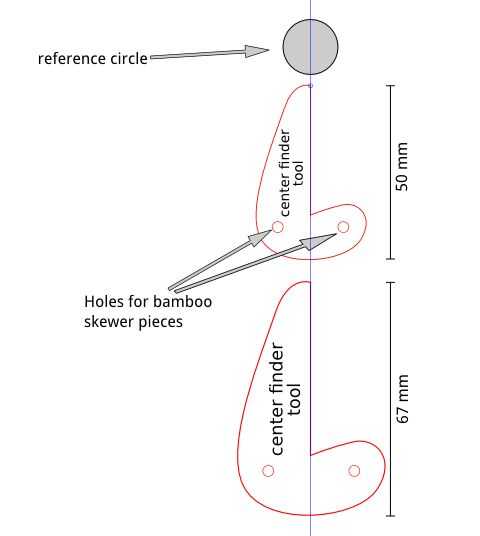

Empecé por dibujar un círculo de referencia. No voy a usarlo, solo lo estoy usando para la alineación. Entonces arrastró a una guía vertical y espetó al centro del círculo. Entonces dibujé dos círculos alrededor de 3,3 mm.
Estas son para nuestros alfileres que he hecho de pinchos de bambú. Previamente había medido mi pinchos y resultaron para ser un tono menos de 4mm. Yo pensé arena por un poco para que queden lisas entonces sería de alrededor de 3.5-3.6 mm. Entonces se encajan firmemente en los agujeros y no necesita pegamento.
Entonces me centré los círculos de orificio de dos pines horizontalmente unos de otros. Yo agrupé siguiente junto y les alinea verticalmente al centro del círculo de referencia. Entonces marcó mi forma a su alrededor. La parte más importante de la forma es la línea recta.
Que he proporcionado un archivo SVG de mi diseño en dos tamaños. Puede usar Inkscape (gratuito) o cualquier editor de gráficos vectoriales a escala a cualquier tamaño que te interese. Recuerde cambiar el tamaño de los agujeros de perno círculo apropiadamente al tamaño del material de pin que está utilizando. Asegúrese de mantener los centros de sus círculos de agujero de perno nuevo tamaño igual a los originales.
