La herramienta de conector mejor electrónica/automoción /Prison Shiv. siempre! (por menos de 25cents cada!) (6 / 6 paso)

Paso 6: Hacer y hacer, ahora por ejemplo.

Este es un ejemplo de cómo utilizar esta herramienta para trabajar en conectores eléctricos las importaciones asiáticas. Es similar a algunos conectores electrónicos domésticos. No he probado que funcione en conectores europeos en cuyo caso se puede utilizar para "Shiv" alguien.
Permite decir obtiene corta un alambre demasiado a un conector automotriz soldar un alambre en. Puede reemplazar el terminal individual en un conector con uno que suministra el distribuidor o con una usada del camión de auxilio del auto. Como alternativa, puede cosechar algunos de estos terminales para pruebas. Algunas de las clavijas macho más pequeños caben en un protoboard apuntarle... sea cual sea!

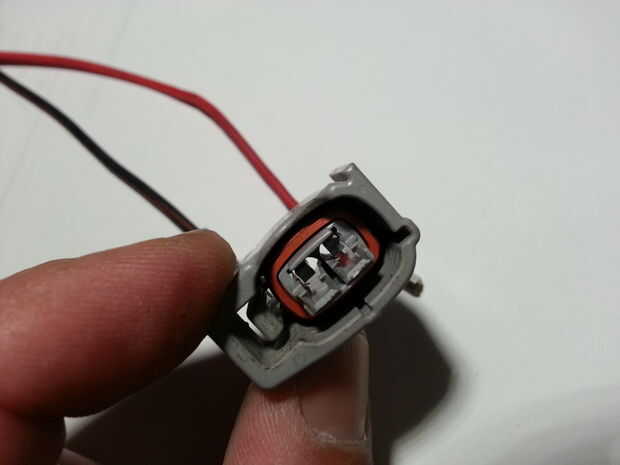

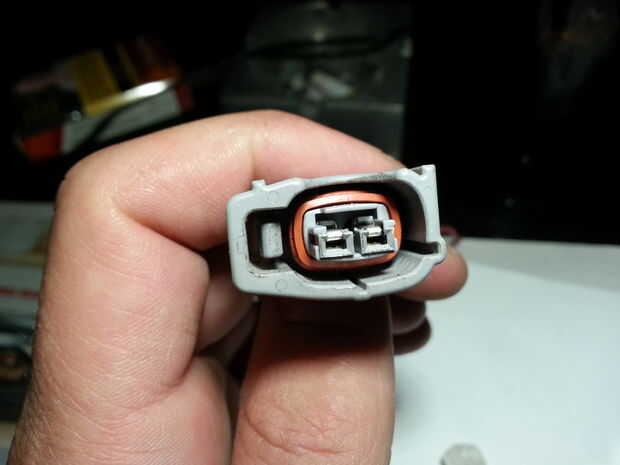

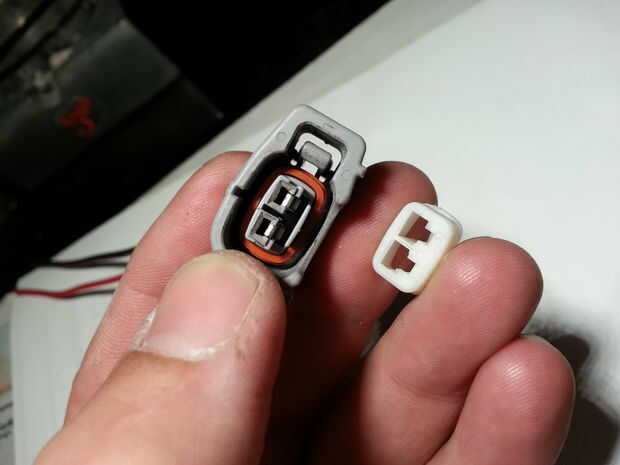

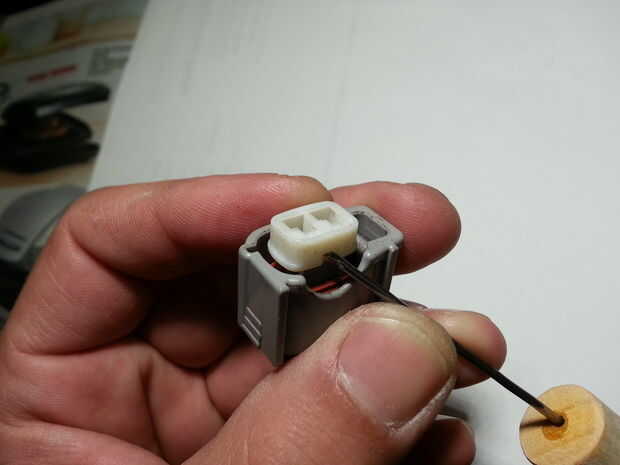

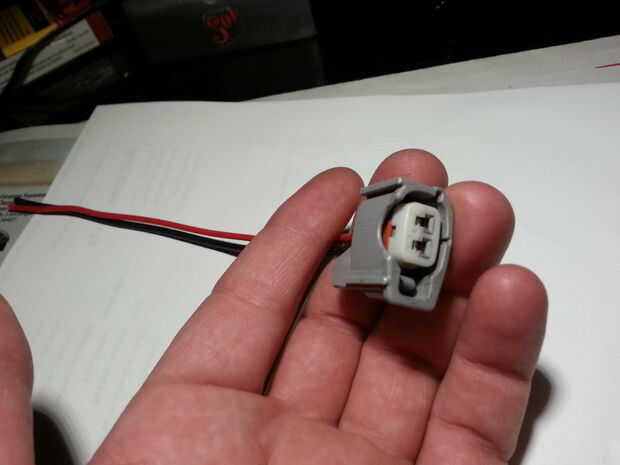

Todos los conectores que he visto tienen un dispositivo de bloqueo. En este conector de inyector de combustible de Toyota es la pieza blanca que me lo quitaron en la primera /steps de cuatro cuadros. La quinta imagen es del conector con el dispositivo de bloqueo quitado pero los terminales en su lugar, sostenido por las lengüetas de fijación.

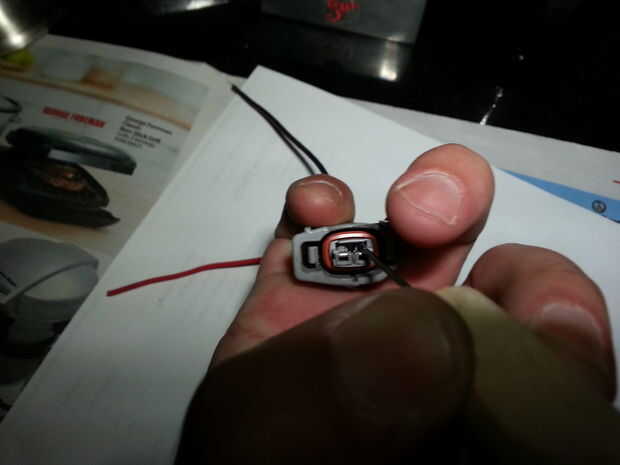

En el sexto cuadro, Im usando la herramienta para sacar la lengüeta para arriba mientras tira del cable. puede necesitar un ayudante o un vicio/abrazadera que se puede utilizar como una tercera mano. En esta foto puedes ver la lengüeta de la izquierda como yo levante una.

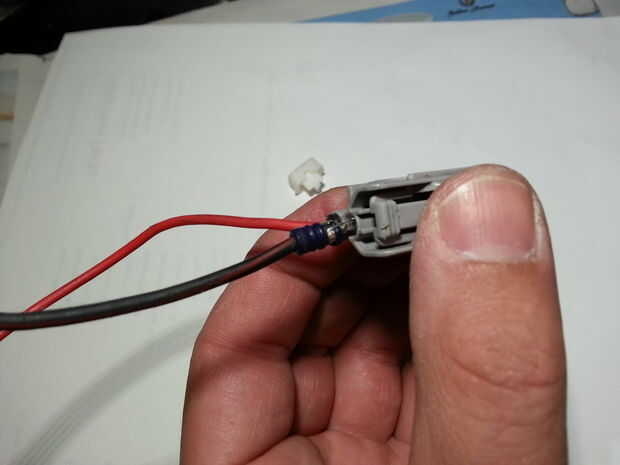

En el séptimo cuadro puede ver el terminal liberado parcialmente.

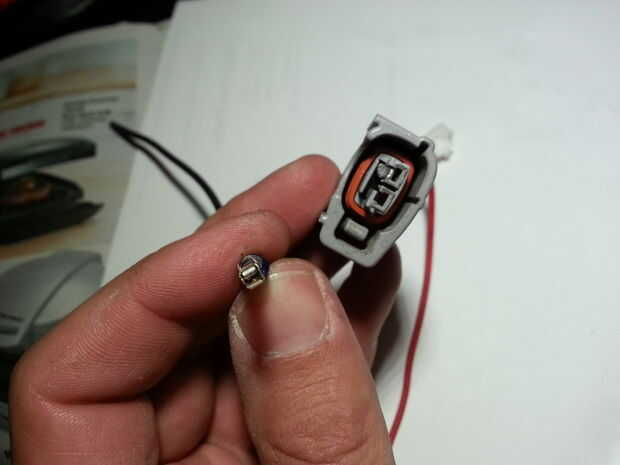

En el cuadro VIII se suelta completamente la terminal hembra. La foto novena es de ambas terminales hacia fuera. Para armarlo es tan fácil como empujar en que los terminales de nuevo hasta que haga clic y luego volver a instalar el dispositivo de bloqueo.

Ahora, para las instrucciones de lobotomía/Shiving...     1. no...
