Paso 5: impresión!
Disparar la pistola de pegamento caliente y llegar a la temperatura. Una vez listo, comenzar a "procesar" la Gcode leyendo la primera instrucción y luego llevar a cabo esa acción utilizando la pistola de pegamento caliente y la cuadrícula del papel gráfico. Puede ser más fácil marcar los puntos inicial y final de cada línea con un lápiz antes de colocar abajo de la cola.
Esto es como leer una línea de Gcode:
G1 X57.81 Y13.13 E262.76105
La Gcode comienza con G0 o G1. Hay una diferencia, pero para la impresora $5 hey ambos significan ir.
El siguiente es X, Y y Z. Estos dirá donde ir en el papel de gráfico. Esto es como una combinación de acorazado y conectar los puntos.
Por último es E. E cuenta la impresora para extruir. Usar la impresora $5, esto significa que el gatillo de la pistola de pegamento para exprimir algunos pegamento mientras mueve de un punto a otro. Si no E, significa mover sin poner hacia abajo de cualquier material.
Existen muchas otras instrucciones de Gcode, usted puede aprender más acerca de ellos de Wikipedia.

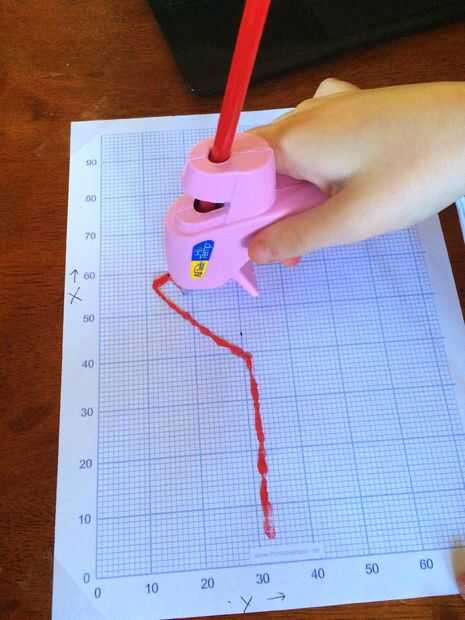

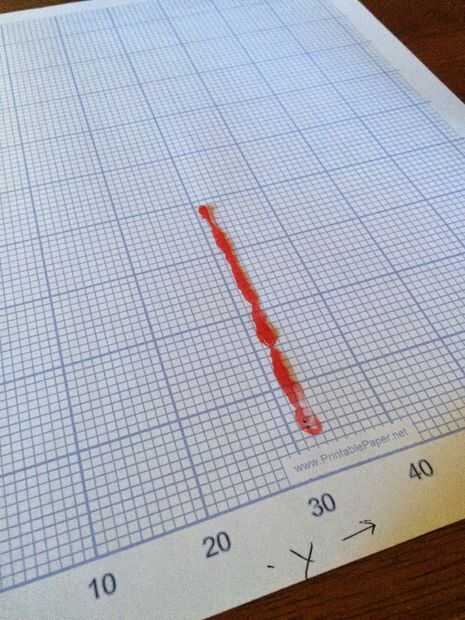

Para Ejecutar esta línea de Gcode, comienzas con el eje X y busque la línea 57 (puede redondear estos números, no somos tan precisos como robots) a lo largo del lado largo de tu papel de gráfico. A continuación, encontrará la línea 13 del lado corto (el eje Y). Donde se cruzan estas dos líneas es donde lo coloque la boquilla de su extremo caliente (pistola de pegamento caliente). Puesto que hay una E en esta línea muestra de Gcode, sacar material de la cama a medida que avanzamos desde la posición actual hasta el destino, que el código especifica.
Ahora que sabes leer y ejecutar Gcode, puede empezar a imprimir el modelo de ejemplo mediante la ejecución de cada línea por debajo de uno en uno. Si el comando incluye un valor de E , asegúrese de sacar pegamento de desplace de la anterior a la siguiente ubicación.
Creo que es útil imprimir la Gcode para cross-off o comprobar cada línea a medida que avanza para no perder su lugar.
G0 F6000 X6.13 Y32.47 G1 F900 X38.47 Y32.47 E240.02457 G0 F6000 X6.13 Y32.47 G1 F900 X38.47 Y32.47 E240.02457 G1 X57.81 Y13.13 E262.76105 G1 X59.93 Y15.25 E265.25577 G1 X43.95 Y31.23 E284.04527 G1 X44.46 Y32.47 E285.15692 G1 X59.13 Y32.47 E297.35341 G1 X59.13 Y45.47 E308.16296 G1 X55.36 Y45.47 E311.29939 G1 X57.56 Y44.40 E313.33332 G1 X58.16 Y41.77 E315.57717 G1 X56.48 Y39.66 E317.82088 G1 X53.78 Y39.66 E320.06594 G1 X52.46 Y41.32 E321.83098 G1 X52.10 Y41.77 E322.30757 G1 X52.57 Y43.85 E324.08486 G1 X52.70 Y44.41 E324.55722 G1 X54.90 Y45.47 E326.58743 G1 X44.46 Y45.47 E335.26833 G1 X43.95 Y46.70 E336.37998 G1 X59.93 Y62.68 E355.16948 G1 X57.81 Y64.80 E357.66361 G1 X38.47 Y45.47 E380.39950 G1 X6.13 Y45.47 E407.29281 G1 X6.13 Y32.47 E418.10236 G0 F6000 X44.11 Y38.96 G1 F900 X44.51 Y40.98 E419.81559 G1 X44.57 Y41.27 E420.06281 G1 X45.71 Y42.97 E421.76431 G1 X45.88 Y43.22 E422.01245 G1 X47.58 Y44.36 E423.71810 G1 X47.83 Y44.53 E423.96440 G1 X49.84 Y44.93 E425.67094 G1 X51.13 Y45.20 E426.76747 G1 X51.13 Y32.75 E437.11802 G1 X47.83 Y33.40 E439.91812 G1 X46.12 Y34.54 E441.62492 G1 X45.87 Y34.71 E441.87307 G1 X44.73 Y36.41 E443.57756 G1 X44.57 Y36.66 E443.82386 G1 X44.17 Y38.66 E445.52356 G1 X44.11 Y38.96 E445.77404 G0 F6000 X52.57 Y36.85 G1 F900 X52.70 Y37.41 E446.24640 G1 X55.13 Y38.58 E448.48710 G1 X57.56 Y37.40 E450.73152 G1 X58.16 Y34.77 E452.97537 G1 X56.48 Y32.66 E455.21908 G1 X53.78 Y32.66 E457.46414 G1 X52.46 Y34.32 E459.22919 G1 X52.10 Y34.77 E459.70577 G1 X52.57 Y36.85 E461.48307 G0 F6000 X46.27 Y33.54

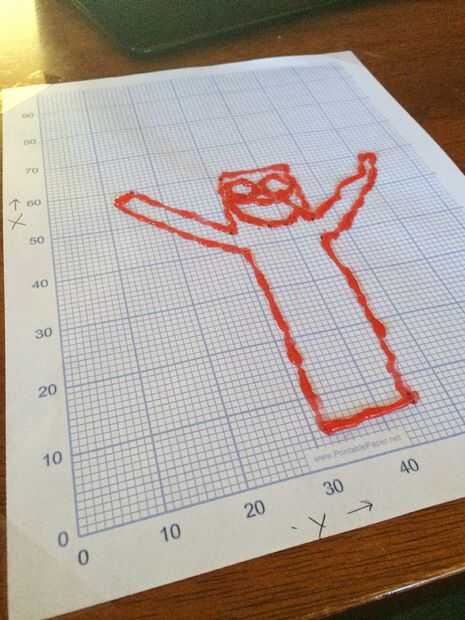

Esto completa el esquema de la primera capa como se muestra en la tercera foto. Este esquema de la capa a veces se llama la pared. Una vez que la pared, material es previsto para llenar el espacio dentro de la pared. Este material se llama relleno.

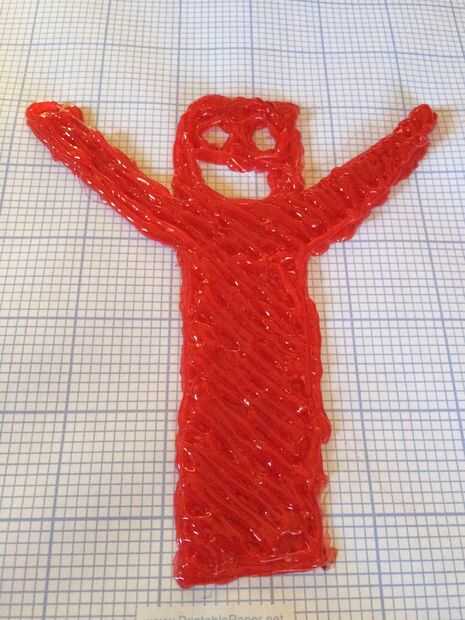

Relleno generalmente toma la forma de líneas diagonales dentro de la pared de la capa (se puede ver un ejemplo de esto en la cuarta foto). Relleno puede tomar otras formas también, pero nos ceñiremos con líneas diagonales para mantener las cosas simples. También puede variar el número de líneas, líneas más que la parte más fuerte, mientras que líneas menos hacerlo más ligero, utiliza menos material y también puede imprimir más rápido.

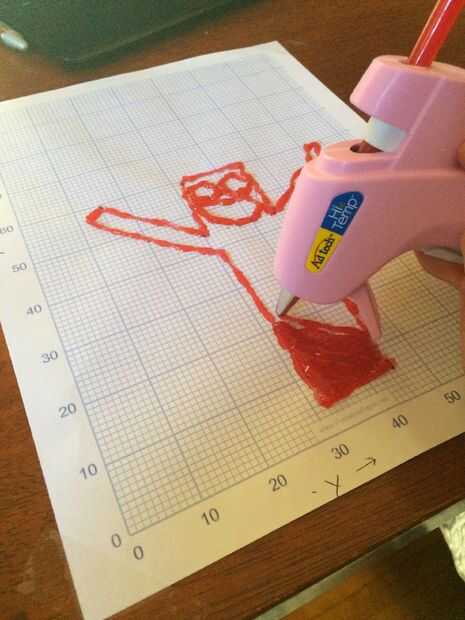

Como se imaginarán, tarda un montón de líneas de Gcode para describir el relleno, y como tal lo he dejado fuera de este ejemplo. Por el contrario, dejo a dibujar las líneas horizontales dentro de la pared como se muestra en la cuarta foto. Repita este proceso hasta que la capa se llena completamente, asegurándose de salir de la boca y los ojos abiertos como se ve en la foto Quinta.
Una vez que el relleno es completado, una línea de Gcode típicamente indica a la impresora mueva el eje Z hacia arriba e iniciar la siguiente capa. En nuestro ejemplo impresión, cada capa es idéntica y puesto que no podemos ser tan precisos como un robot, comienza en la cima de la última capa, establecen un patrón idéntico. Repita este proceso 10 veces para completar el modelo.

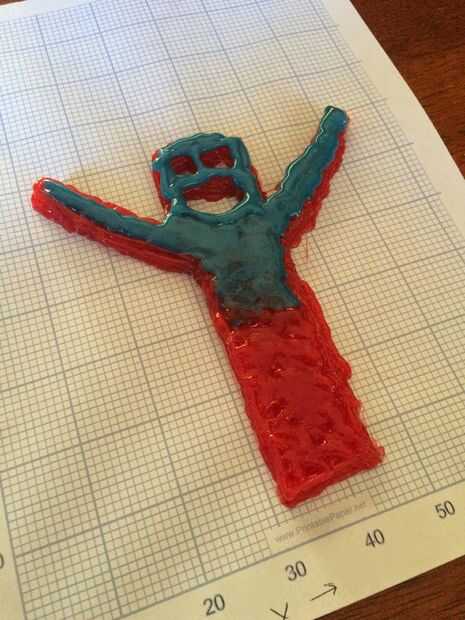

Como se puede ver en la última foto, yo rojo se agotó y tuvo que cambiar la manera de la parte de colores a través de la impresión, una técnica usada por impresoras 3D imprimir modelos multicolores o múltiples materiales.
Una vez que has puesto abajo 10 capas, el modelo es completo!
