Paso 2: Corte por láser y montar el módulo de cinta transportadora
Piezas de acrílico de corte por láser:
- 1 x "plate.dxf trasero"
- 1 x "llave plate.dxf"
- 1 x "montaje motor plate.dxf"
- 1 x brazo en voladizo"A.dxf"
- 1 x brazo en voladizo"B.dxf"
- 1 x "locos bar.dxf"
- 2 x "rincón braces.dxf"
Hardware:
Los sujetadores pueden fijarse de McMaster Carr o BoltDepot.com.
- 1 x motor NEMA 17
- 1 x 101 la correa dentada de diente GT2 (parte número un 6R51M101060)
- 1 x 8 mm de diámetro 20 dientes polea de sincronismo de GT2
- 1 x 5 mm diámetro 20 dientes polea de sincronismo de GT2
- 1 x eje de acero templado de 8 mm, 220 mm (cortado a la medida)
- 1 x eje de acero templado de 8 mm, 200 mm
- 6 x 8 mm de diámetro 12 mm rodamientos de OD con bridas
- 2 pernos de cabeza de enchufe x M3x8mm
- 2 pernos de cabeza de enchufe x M3x16mm
- 4 arandelas x M3
- 4 pernos x M3x25mm calor
- 2 tuercas de x M3
- 5 pernos de cabeza de enchufe x M5x12mm
Piezas impresas:
- 1 x "motor standoff.stl"
- 1 x "banda tensioner.stl"
- 1 x "belt3 90mm.stl" (del paso anterior)
Herramientas:
- Llave M5
- Grifo de m3
- Abrazaderas
- Pegamento de acrílico

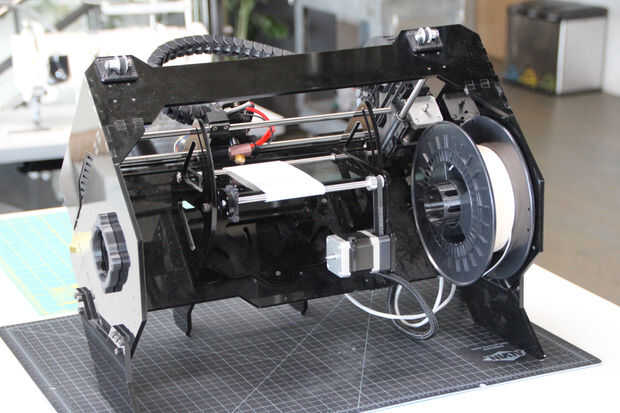

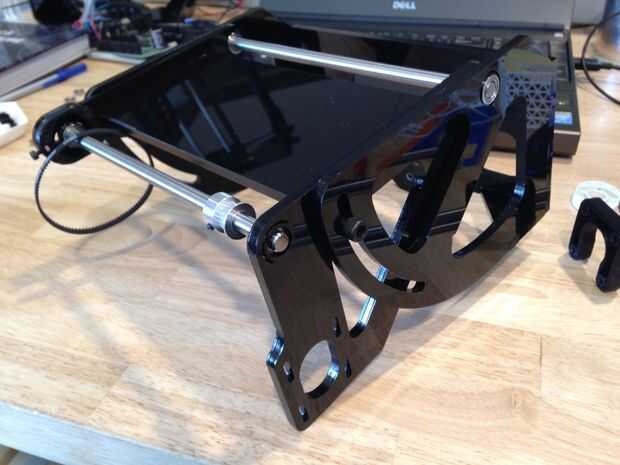

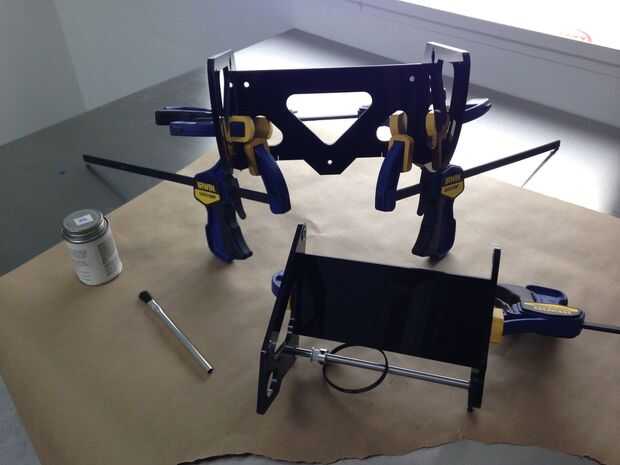

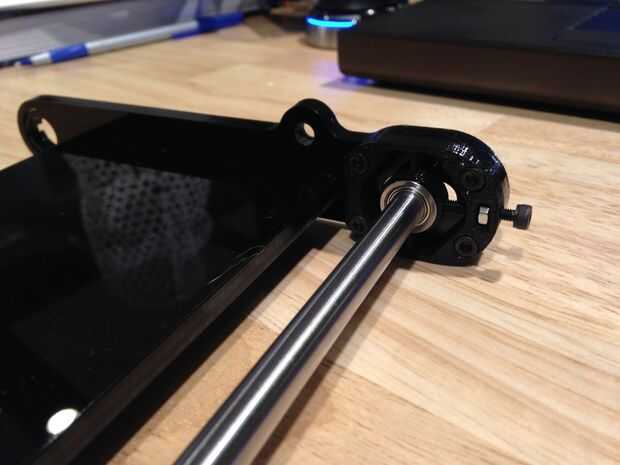

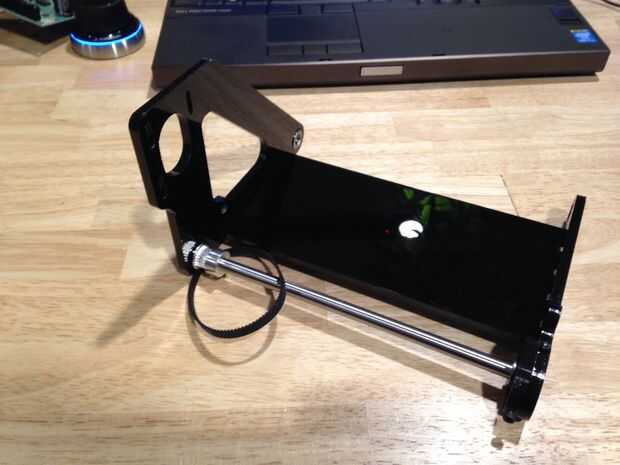

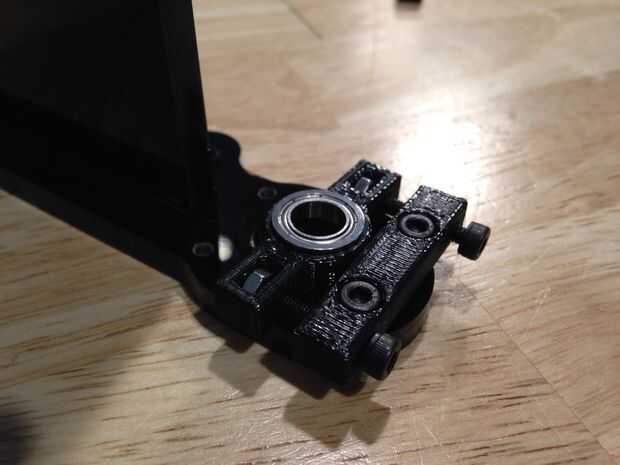

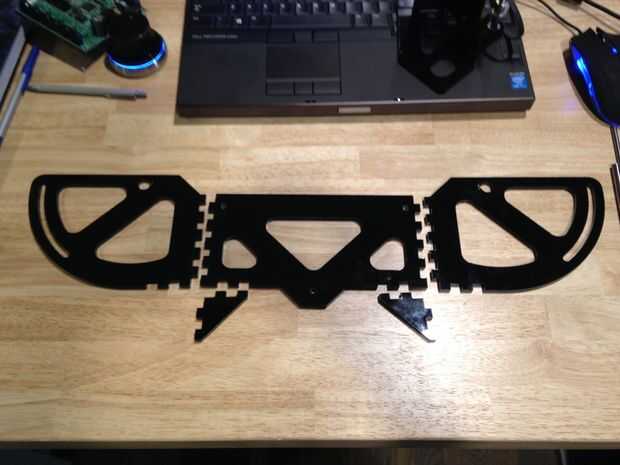

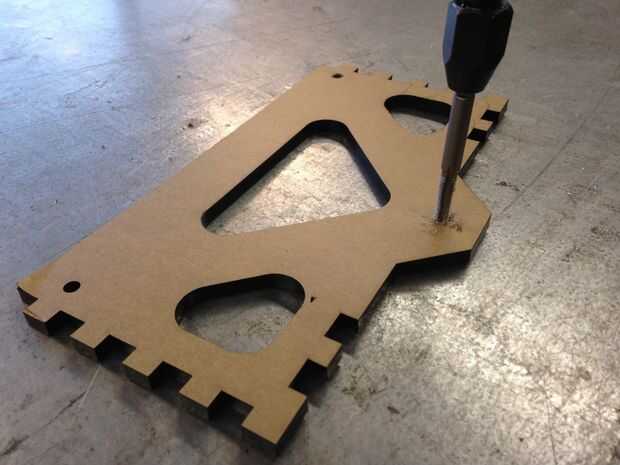

Laser-cortó el marco del módulo de acrílico de 1/4", grifo los orificios piloto del M5 y el M3 piloto. Montar, fijar y pegar el bastidor del transportador siguiendo las imágenes de arriba. Instalar dos rodamientos de brida en los agujeros en los brazos de cantilever. A continuación, montar la abrazadera y pegar placa de llave del transportador a la polea de la barra, asegurarse de que los dos cuadrados uno al otro. Una vez que haya curado el pegamento, instale al tensor del cinturón impresa siguiendo las imágenes de arriba. Instale los cojinetes de la brida en el tensor, bastidor del transportador y la placa de montaje del motor, asegurándose de que todas las bridas se hacia. La polea de sincronismo del GT2 en el eje de 8mm largo de 200mm del hilo de rosca y montaje de 5mm diámetro GT2 polea dentada en el eje de motor paso a paso, orientado para que los tornillos de fijación están más alejados de la cara de motor (véase arriba).

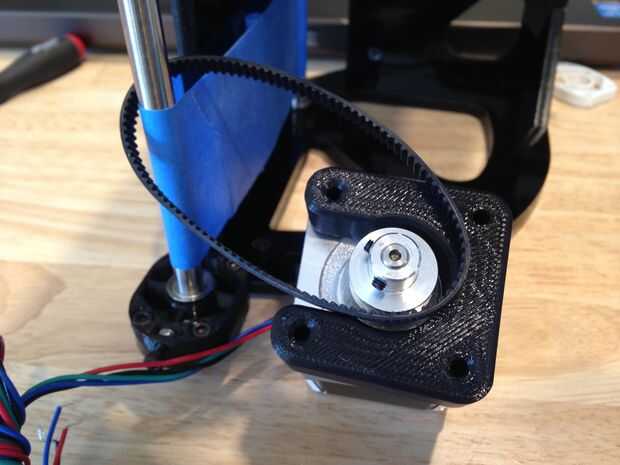

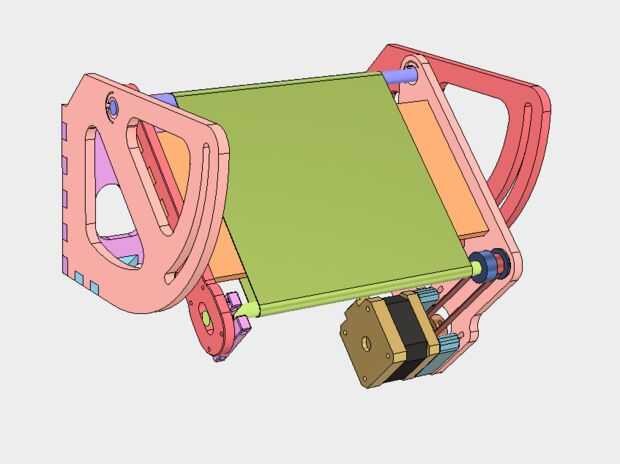

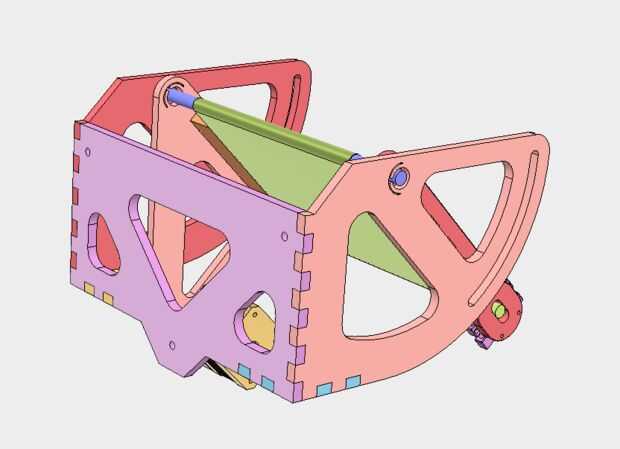

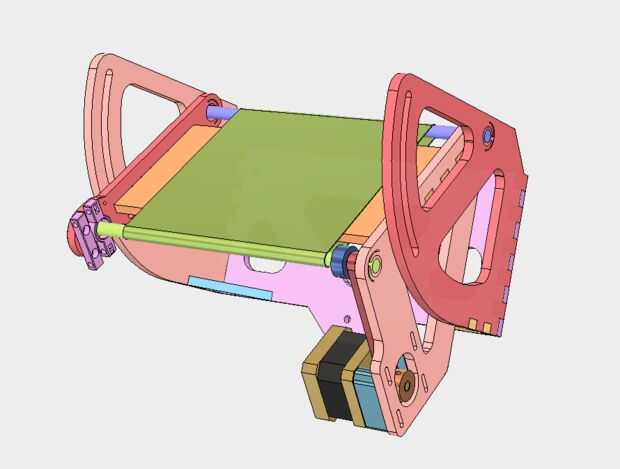

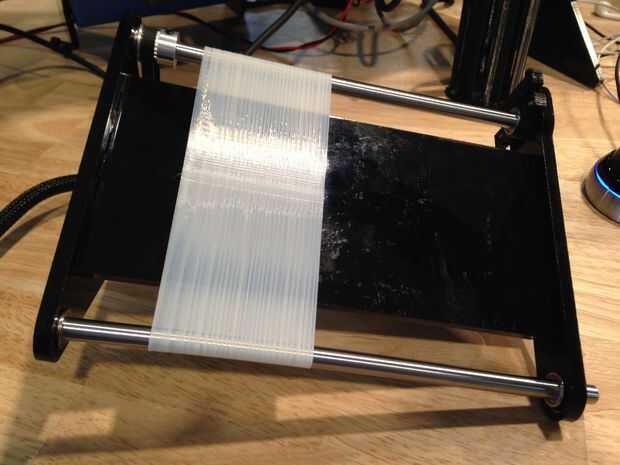

Instalación de la correa es un reto (este módulo necesita un rediseño). Con el motor fijado a la placa de montaje del motor, el tensor del cinturón apretado todo el camino, y ambos ejes de 8mm fijan en la rueda loca bar rodamientos, deslice la cinta impresa sobre los dos ejes de 8mm. Lazo de la GT2 correa sobre la polea en el eje de 8mm y asegure el extremo del eje en el cojinete en la placa de montaje del motor. Siguiente (esta es la parte difícil), ranura para la llave de la placa en las ranuras de la placa de montaje del motor y asegurar el segundo eje de 8mm en el segundo cojinete en la placa de montaje del motor. Instale a este conjunto en el marco voladizo siguiendo las imágenes arriba, ranurar los extremos del eje de rodillo de 8mm en los dos rodamientos recibidos en el marco. Utilice dos tornillos de M5 para garantizar el conjunto de cinta transportadora a los brazos de cantilever y usar los restantes tres tornillos M5 para sujetar el módulo completo al marco.
