Paso 3: Láser cortar y armar el marco inferior

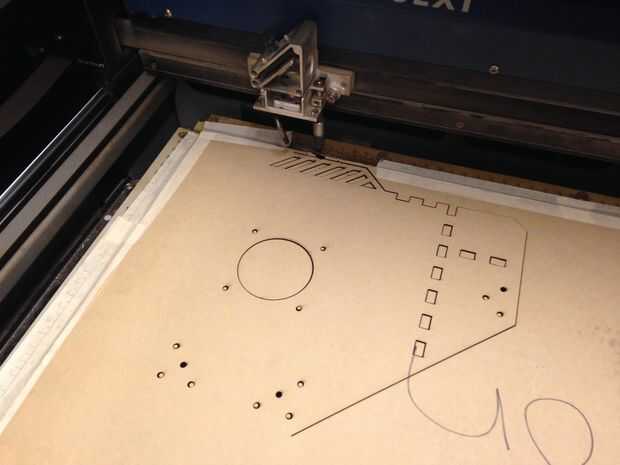

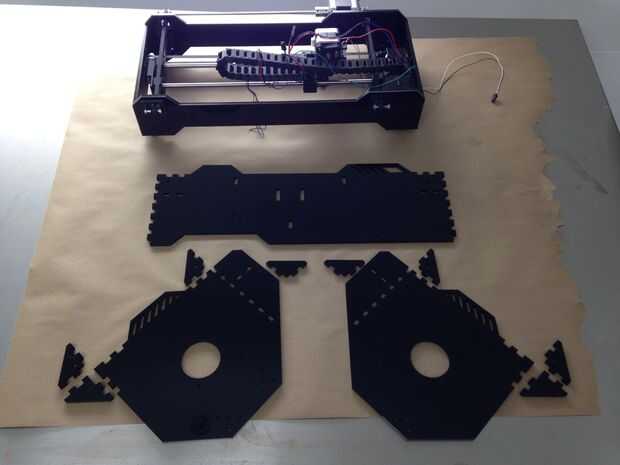

Usted necesitará láser cortar las siguientes piezas de acrílico de 1/4":
- 4 x "apoyo de la esquina con hole.dxf"
- 4 x soporte de esquina del"sin hole.dxf"
- 2 x "cuadro foot.dxf"
- 1 x "marco plate.dxf a la izquierda"
- 1 x "cuadro derecho plate.dxf"
- 1 x "chasis span.dxf"
- 1 x "esquina brace.dxf de la alimentación de la cinta"
- 2 x "foot.dxf de la alimentación de la cinta"
- 1 x "cinta alimentación Monte plate.dxf"

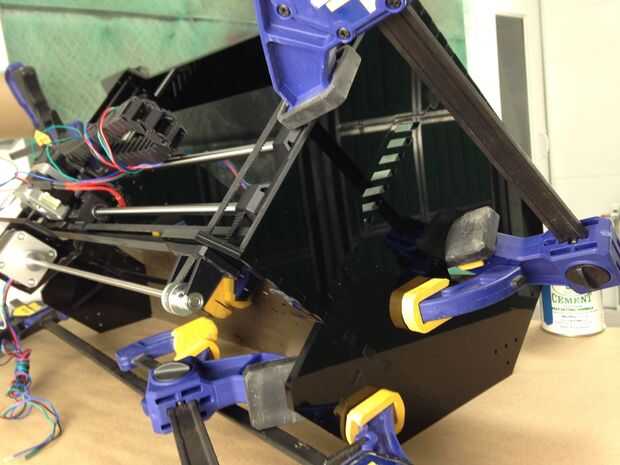

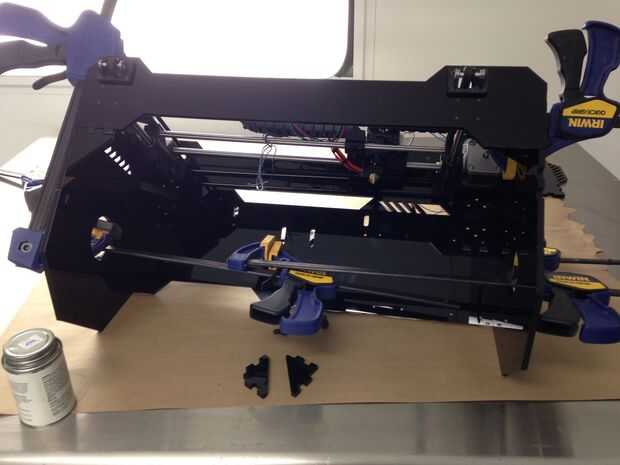

Antes de retirar la película protectora para el acrílico, toque todos los M3 y M5 orificios y luego quitar la película. Usando la grúa para asegurarse de que todo es cuadrado, sujete todas las piezas juntas y pegar con cemento acrílico. Ver el CAD y la órbita anterior de la armazón inferior de referencia de conjunto.
La cinta de alimentación a montaje apoyado un experimento en un rollo largo de 6" azul pintor de alimentación a través de la máquina como una superficie de construcción continua. Como la cinta que se enrolla alrededor del eje, sin embargo, el radio del eje aumenta, induciendo errores crecimiento en altura de la capa efectiva. En última instancia, presenté este enfoque, pero incluyen el módulo sirve como las patas de la máquina y puede ser útil a los demás.
Soporte para carretes opcional:
- 1 x "carrete holder.stl"
- 1 x "carrete porta cerradura ring.stl"
- 1 x "carrete titular handle.stl"
