La instalación falla arco interruptores de circuito de interruptor (AFCI). (2 / 4 paso)

Paso 2: Sustituir los interruptores de aire acondicionado.

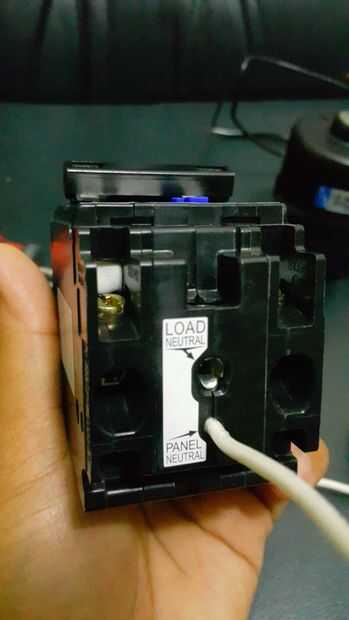

Cada disyuntor afci incluye un cable para conectar el neutro del tablero y un terminal de salida para el neutro de la carga. Tengo 3 pequeño acondicionador de aire en mi casa y la carga total de corriente máxima es de 12 amperios. Según nfpa 70 artículo 440, un interruptor de afci bipolar 20amp sola encargará de todas las unidades de 3. También cada uno de los protectores del motor está clasificado hasta 42000btu. El btu total para mis unidades es 34000. Una de mis unidades de aire acondicionado es un tipo de inversor y utiliza mucho menos energía que su máxima calificación.

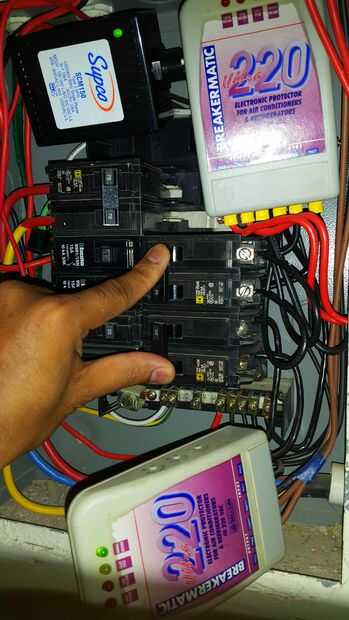

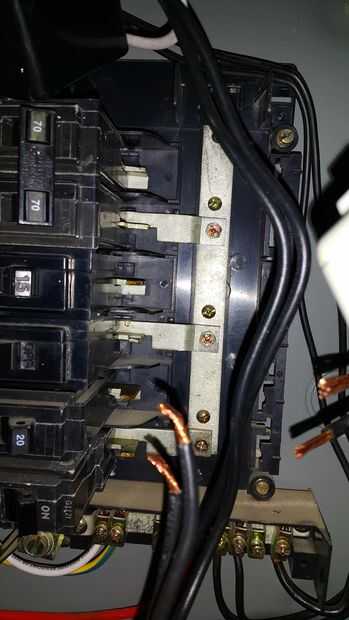

Primero voy a apagar el interruptor principal, el 70adp. Verificado los conductores desenergizados con mi multímetro. He desconectado los protectores del motor y quitar los interruptores.

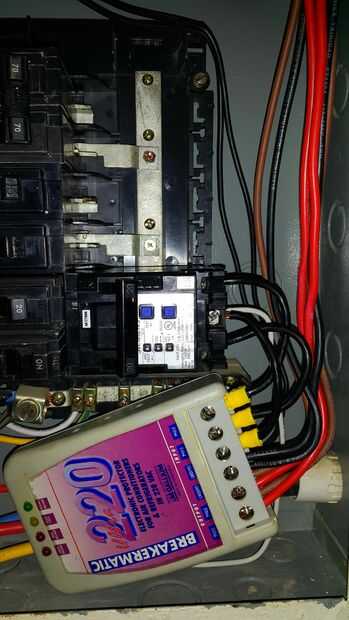

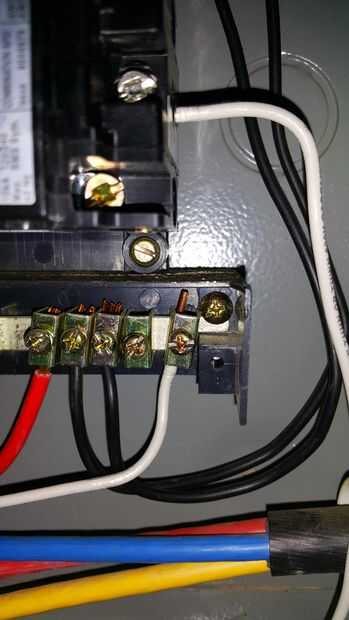

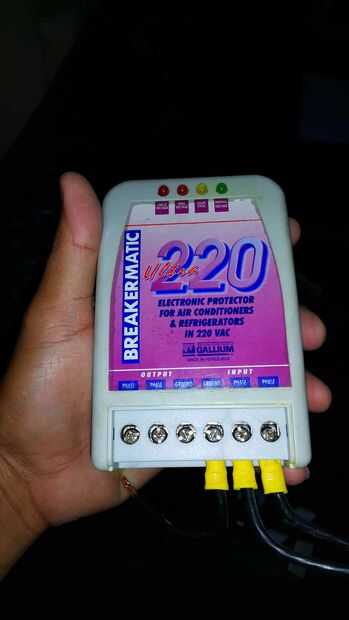

Luego alambré que la carga de los cables a un protector de motor único. El protector del motor por cable al disyuntor afci. El conductor que conecte a un estirón en el neutro. Me socketed del afci en el tablero y verificar la estanqueidad de todas las conexiones.

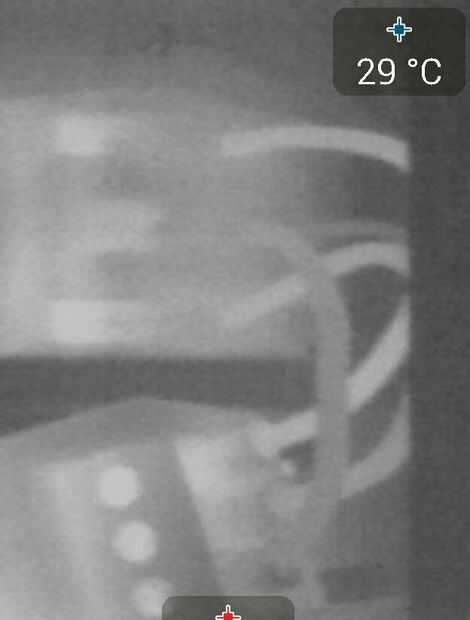

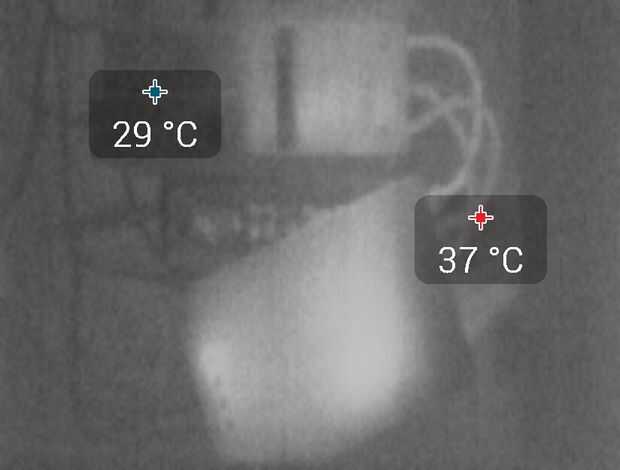

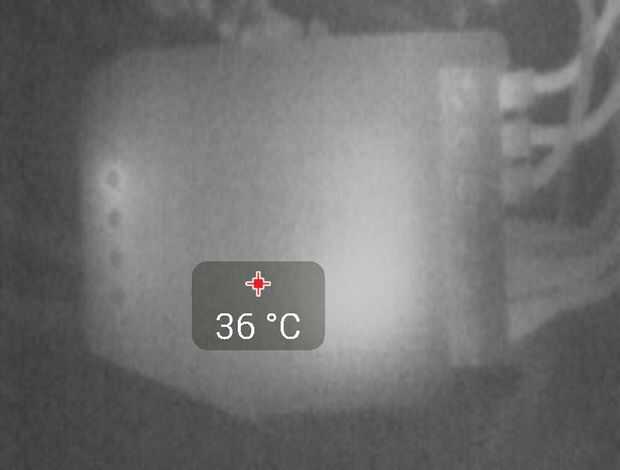

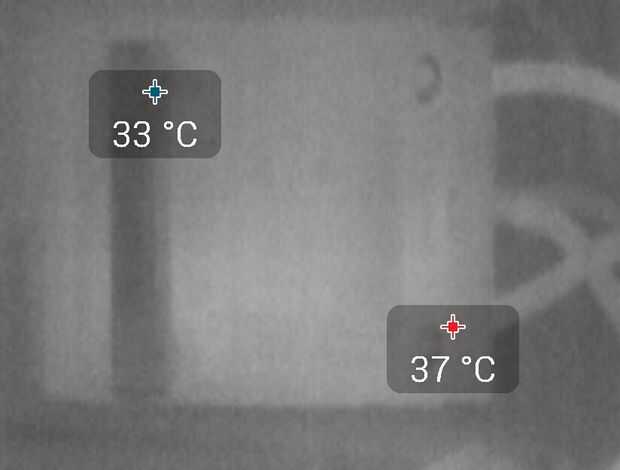

Corrí todas las 3 unidades de aire acondicionado a su más baja temperatura durante media hora y tomó imágenes térmicas. Todas las temperaturas en el interruptor, protector y cable de conexión del motor son buenas.

Ahora un solo 20adp afci interruptor protector del motor maneja y las 3 unidades de aire acondicionado muy bien y dentro de los requisitos del código.
