La introducción de Climaduino - el termostato basado en Arduino controlas desde tu teléfono! (3 / 9 paso)

Paso 3: Termostato: cableado todo

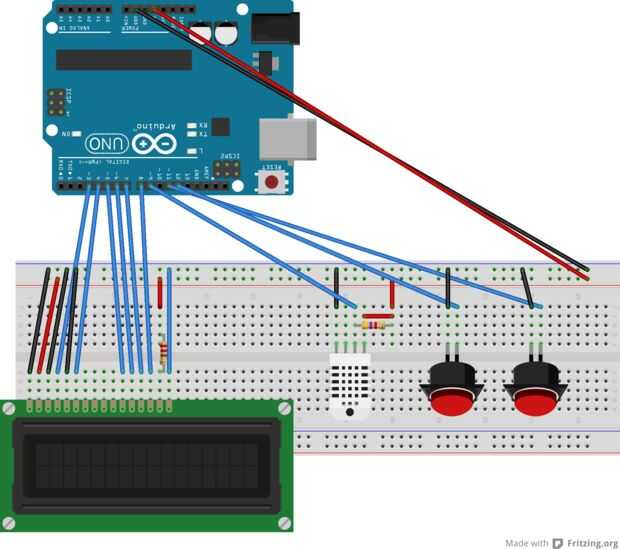

  • Conectar las cosas como son en el diagrama. El LCD y los botones pueden ser saltados si usted no desea.
  • Conectar el relé para el Arduino:

    GND en riel de – en el protoboard
    CTRL al pin 10 en el Arduino
    5V a + del carril en el protoboard

Te recomiendo orientar el Arduino para pins 0-13 son junto a la protoboard. Esto hace el cableado para el LCD mucho más ordenado.

La resistencia usada para el LCD es 220 ohmios y la utiliza como un pull-up para línea de datos del sensor DHT22 es 4,7 kohms.
