La introducción de LoRa™! (1 / 19 paso)

Paso 1: SX127x de Semtech

En las últimas décadas, y ayudado por procesamiento de PC barato, diversos modos digitales inteligentes se han desarrollado (especialmente por parte de radioaficionados) para menor frecuencia trabajo de HF (3-30MHz) donde el ancho de banda es precioso. (Modulación de ancho de banda hambre propagación espectro es generalmente ilegal en estas frecuencias más bajas). Algunos modos pueden abarcar los océanos con baja potencia (pocos vatios) pero son lentos y sofisticado software de PC que necesite para codificación y decodificación, junto con comunicaciones muy sensible. receptores y la antena significativo. Consulte [3] = > http://hfradio.org.uk/html/digital_modes.html

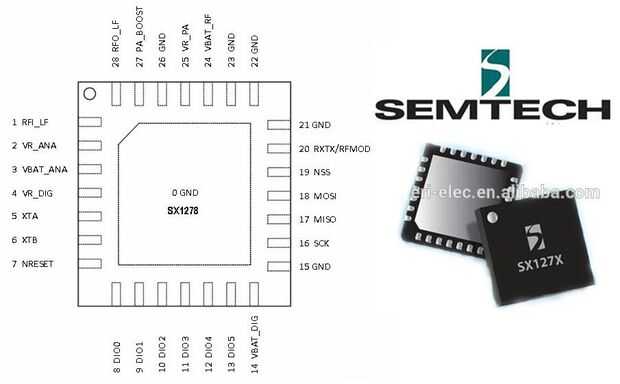

VHF/UHF SX127x LoRa™ RF ICs de Semtech sin embargo la casa casi todo dentro de una uña de pulgar elegante tamaño ~ US$ 4 chip!

Semtech hace varias variaciones de modulos de RF, con la SX1278 ser menor frecuencia UHF inclinada para adaptarse a usuarios de banda ISM 433 MHz. Mayor recurso de ofertas frec. 800-900 MHz para el profesional más trabajo, aunque en estos cerca de frecuencias de 1GHz RF reducida punch y absorción de la ruta de acceso puede ser un problema de señal. Sub GHz frecuencias tienen sin embargo un ruido más bajo, transmitir legalmente más energía y más compacta antena de alta ganancia que puede compensar esto.

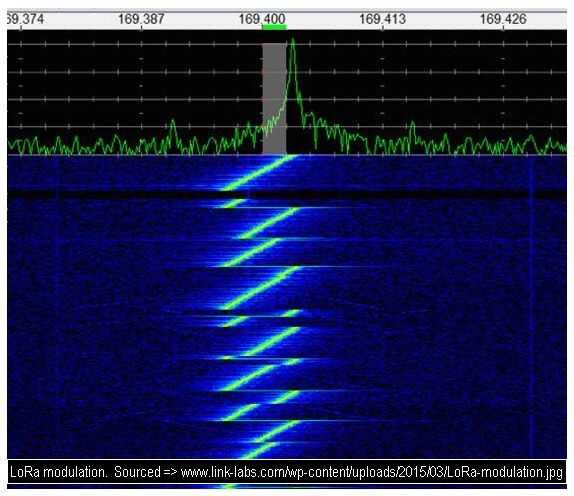

Así como LoRa™.modulation (que se muestra en la foto), módulos de transceivers con SX127x pueden también producir FSK, GFSK, MSK, GMSK, ASK/OOK e incluso tono las señales de FM (código Morse!) para adaptarse a sistemas legacy. Consultar fichas técnicas Semtech (131 páginas!) [4] = > www.semtech.com/images/datasheet/sx1276.pdf

Nota: HOPERF, una firma de datos inalámbricas chinos larga, ofrecemos módulos de LoRa™ con un "7 al lado" IC RF96/97/98 que parece similar a la SX127x de Semtech. Es desconocido sin embargo si estas son solo una Asian LoRa™ compra 2...
