La introducción de LoRa™! (8 / 19 paso)

Paso 8: Herramientas de configuración USB + percepciones SF, BW y CR

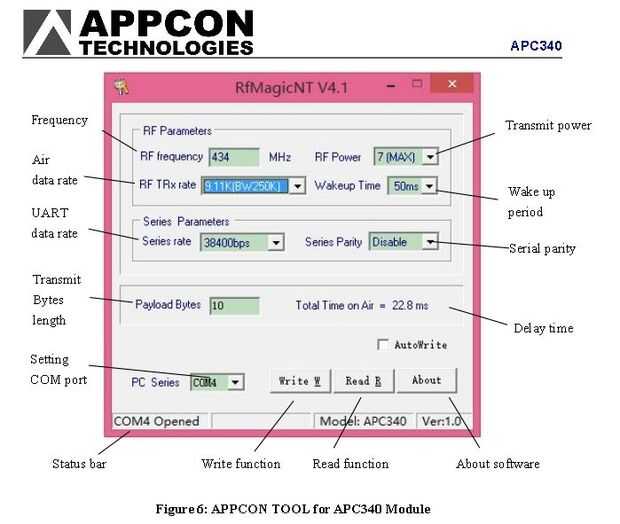

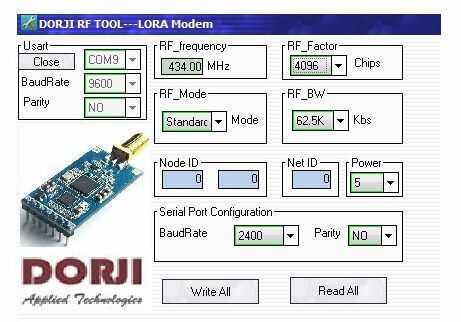

Adjunto las pantallas típicas del usuario USB amigable configuración «RF herramientas». Dorji módulos trabajaron fuera de la caja, pero los ajustes de frecuencia y energía deben modificarse al menos para las regulaciones locales. Muchos países limitan energía del transmisor 433 MHz a 25 mW (~ 14 dBm) o incluso 10mW (10dBm) - estas son Dorji de potencia 5 y 3 respectivamente.

La banda ISM libre de licencia, que cubre una porción de MHz ~1.7 entre 433.050-434.790 MHz, no permite las transmisiones en exactamente 433,000 MHz tampoco!

Transparente de datos manejo de miradas Afortunadamente para ocurrir, cualquier serie de datos se alimenta en que es finalmente itransparently dentically alimentada hacia fuera después de "on air" transmisión. Sin embargo el búfer de 256 bytes rumoreada parecía más 176 bytes (CRC arriba?), algunos ajustes con la herramienta Dorji fueron difícil de interpretar, y cambios "escrito" no siempre mostraron haber sido aceptaron o...

Descargar herramienta de configuración de DRF_Tool_DRF1278D.rar de Dorji (aparece junto a la parte inferior lado derecho "Recursos" columna) via = > http://www.dorji.com/pro/RF-module/Medium_power_tranceiver.html
Comprobar conocimientos diversos (especialmente P. 9 -10) en él es uso y adaptadores USB etc. = > http://www.dorji.com/docs/app/ADW1014_Testing_Data_Radio_Modem_With_Serial_Port_Tool.pdf

Explanation of Lora™ difundir términos de espectro: (velocidad de datos Nota: se refiere a BW & SF)

BW (ancho de banda en kHz): aunque mera 10s de kHz BW puede apelar, es importante apreciar que barato cristales de 32 MHz utilizados por muchos módulos LoRa™ (Dorji y HOPERF, etc) pueden no coincidir absolutamente exactamente en la frecuencia. Temperatura relacionada con derivas y el envejecimiento también pueden surgir también. Selección de anchos de banda más estrechos por lo tanto puede prevenir módulo sincronización a menos que se emplea cristal tedioso ajuste y regulación térmica. Although Chinese Lora™ fabricantes de módulo como Dorji recomiendan un mínimo de 125 kHz de BW, para la mayoría de los casos un BW más estrecho de 62,5 kHz debe ser bastante OK. Consulte la columna sombreada de la tabla que se muestra en el paso 10.

SF (Factor que se separa "chips" como un log de base 2): sistemas de SS en cada bit en la secuencia binaria pseudoaleatoria es conocido como un "chip". Incremento de 7 (2 ^ 7 = 128 pulsaciones por símbolo de la viruta) hasta el límite de 12 mejora sensibilidad por 3dB cada paso, pero aproximadamente reduce a la mitad la tarifa de datos. Aunque ahí un SF de 11 (2 ^ 11 = 2048) es 12 dB más sensible que la SF7, las gotas de la tasa de datos (en 62,5 kHz BW) de ~ 2700 bps a sólo 268 bps. Transmisores de datos lenta tasa permanecer más tiempo demasiado y así también pueden consumir más energía total que transmisores enviar datos más rápidos.

Sin embargo muy bajo datos de tarifas pueden ser tolerables para supervisión ocasional IoT (Internet de las cosas) por supuesto (y el drenaje de energía de batería mayor cerca incidental), mientras que el impulso de gama 4 x podría ser extremadamente valioso!

CR (tarifa de error de codificación): Reino Unido inicial pruebas utilizan un CR de 4/5. (Esto denota que cada 4 bits útiles se codifican por 5 bits de transmisión). Aumento de CR a 4/8 alarga transmitir tiempo ~ 27%, pero mejora la recepción 1 a 1.5dBm, representando una potencial mejora de la gama 12 a 18%. Este tweak CR probablemente no le dará como beneficio una ganancia de gama como incrementar el SF.

Mayoría de los ensayos NZ estaban en 434,000 MHz, 2400 bps de datos seriales, SF7, 62,5 kHz BW y CR 4/5.
