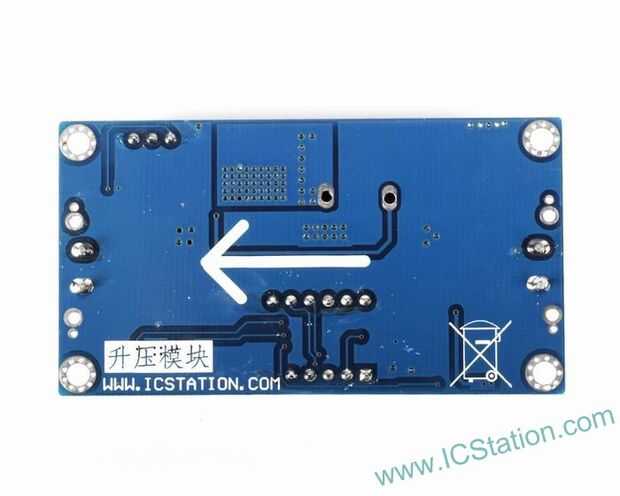

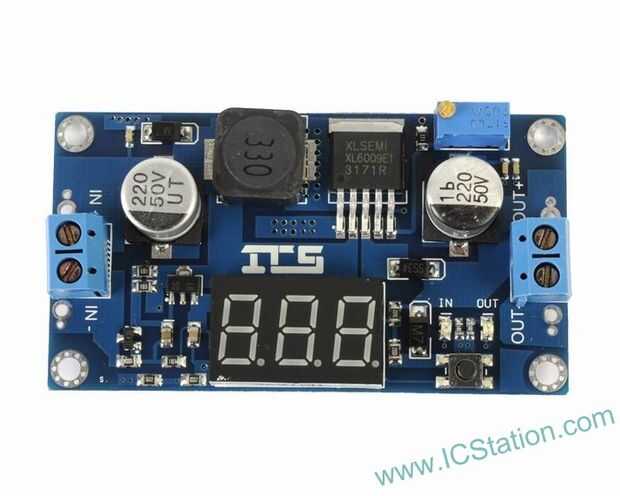

La introducción de XL6009 elevador módulo de alimentación DC-DC Converter

equipo de ICStation han desarrollado este nuevo producto -Elevador de tensión módulo de potencia XL6009 recientemente. Compartir el conocimiento de este producto en los detalles y mostrar los resultados de pruebas reales con el osciloscopio de almacenamiento digital. Encontrará la información sobre ocasión aplicable, función,función,Diagramay resultados de las pruebas a través de este artículo.

Ocasiones aplicables:
1 experimento de enseñanza
2 temporalmente configurar la fuente de alimentación en el exterior
fuente de alimentación de 3.Car (audio, ventilador eléctrico)
4 exhibición de la energía industrial de

Característica:
1.Módulo de alimentación Step-up de XL6009 utiliza XL6009 como chip de control principal para realizar más amplio ámbito de aplicación sobre impulsar.
2 muestra los resultados ajustados intuitivamente con el tubo digital.
3 no hay necesidad para utilizar el multímetro, que será más conveniente.
4.Equipped con el diodo de Schottky, usted no necesita preocuparse por mal funcionamiento.
5 agrega agujero de ventilación en el PCB para mejorar la capacidad de disipación de calor.

Herramientas que usted necesita para probar:
1.alambre de cobre
2.cilindro de cobre
3.tuerca
4.jefe del pin de
5.Destornillador
6.conector de alimentación
7.conector de cable terminal

Descripción:
Entrada voltaje: 4.2-32V
Salida de voltaje: 5-52V
Corriente de entrada máxima: 4A
Transferencia de rendimiento: 94%
Ripple de salida: 50mV
Temperatura de funcionamiento:-40 ° c ~ + 85 ° c
